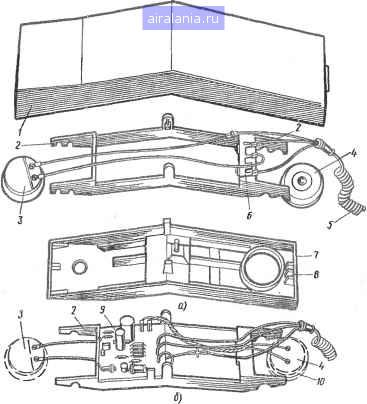

Рис. 42. Микротелефонная трубка:

я-аппаратов ТА-П46, ТА-П28, ТА-П62, ТА-П64, ТА-2П6, б-держатель микротелефовной трубки аппаратов ТА-1148 и ТА-1166; 1 - крышка, 2- держатель капсюлей, 3-телефонный капсюль, 4-микрофонный капсюль, 5-микротслефониый шиур, 6-контактные пружввы, 7-корпус, 8-ребра крепления шнура, 9-плата усилителя передачи в держателе, 10-акустическая

камера

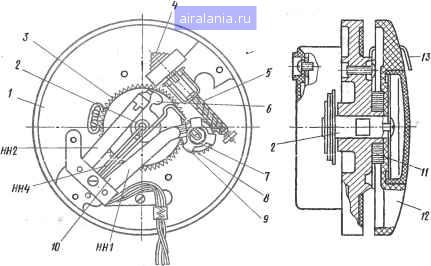

Рис. 43. Номеронабиратель телефонных аппаратов «Спектр»:

/-основание. 2-валик, 3-зубчатое колесо, 4-подшипник, 5-регулятор скорости, 6-кулачок, 7-трибка, «-храповик, 9-палетка, 70-контактные пружины, /У-заводная пружина, 12-пальцевый диск, 13-пальцевый упор

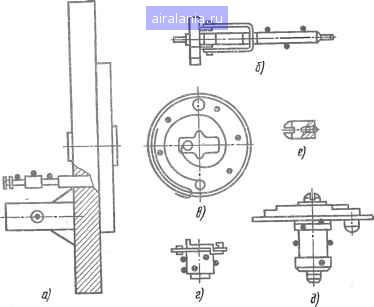

Рис. 44. Смазка номеронабирателя аппаратов «Спектр» (места смазки указаны точками):

и основание, б-регулятор скорости, е-барабан, г-трибка, d-валик,

е-подшипник

Рис. 45. Плата (а) и принципиальная электрическая схема (б) усилителя передачи аппарата «Спектр»

Номеронабиратель (рис.43) состоит из передаточного механизма, контактных пружин, смонтированных с одной стороны основания, и пальцевого диска с упором, цифрового кольца и колпачка-с другой стороны. В состав механизма входят; валик 2, зубчатое 3 и червячное колеса, трибка 7, храповик 8, палетка 9, пальцевый упор 13, заводная 11 и контактные 10 пружины, подшипник 4 и perjHsTop скорости 5. Смазку номеронабирателя производят морозостойким приборным маслом в определенных местах, указанных на рис. 44.

Микрофонный усилитель служит для усиления электрических сигналов на выходе микрофона. В него входят; диодный выпрямительный мост VD1 - VD4, обеспечивающий необходимую полярность напряжения питания усилителя вне зависимости от полярности напряжения в АЛ, стабилитрон VD5 для защиты схемы от перегрузок импульсным напряжением, каскад

XI П

Л5 ЖЧ US

ш и?

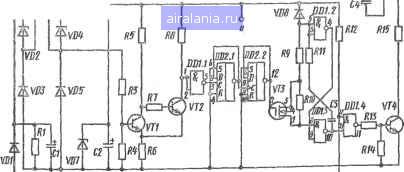

Рис.46. Принципиальная электрическая схема тонального приемника вызова аппаратов «Спектр»
