предварительного усиления на транзисторах VTJ и VT2 и оконечный каскад на транзисторах VT3 и VT4. Принципиальная схема микрофонного усилителя, представленная на рис. 45, используется и в аппарате ТА-И 66. Элементы схемы приведены в табл. 16.

Таблица 16. Элементы схемы микрофонного усилителя аппаратов ТА-1148

и ТА-П66

Элементы

Элементы

VD1-VD4

КД209А

КТ315Б

КС510А

КТ503Б

VTL VT2

КТ3102Б

Электрические ifemi:

сигнала вьгзова-а-{1)-XI-Х21-Х24, вызывное устройство U, Х25-Х20, 3-2S12, С2, Х4~~б;

электропитания аппарата-а-Х2, 1-2S1.1, 1-4Т, Х10,А,Х11 4-5S2

Х12,

-,Х14-Х4 ~б;

4-3T/VTl(VT2)/BF,B3 "" 6-7S2

набора номера-а-Х2, 1-2S1.1, Х13, 3- 4S2, 6-7S2, Х14-Х4-6. Принципиальная электрическая схема тонального вызывного устройства U (см. рис. 38) телефонных аппаратов ТА-1148 и ТА-1166 представлена на рис. 46, о, а тип используемьк в них элементов указан в табл. 17.

Таблица 17. Элементы схемы тонального вызывного устройства

Элементы

Элементы

Элементы

DD1.1-DD1.4 DD2.1- DD2.2 VD1, VD6

К176ЛА7 К176ТМ2 КД521В

VD2, VD4 VD3, VD5 VD7

КС587А КД209А КС175Ж

VT1, VT2, VT4 VT3

КД521Г КТ315В КП305Е

Примечание. Выводы 14DD1 и DD2 подключить к точке о, выводы 7DDI и DD2-к общему проводу.

Вызывной сигнал тонального устройства проходит через соединители XI, Х2 на вход вьшрямительно-ограничительной схемы, вьшолненной на стабилитронах VD2, VD4, VD7 и диодах VD3, VD5. На выходе схемы С2 образуется постоянное напряжение питания схемы вызывного устройства. Одновременно импульсы тока после однополупериодного выпрямления в точке а схемы поступают на формирователь импульсов, транзисторы VTI, VT2. С выхода формирователя прямоугольные импульсы через инвертор DD1.1 подаются на вход делителя частоты (триггеры DD2.1, DD2.2), обеспечивая деление частоты с коэффициентом 4. Прямоугольные импульсы, получающиеся на выходе делителя частоты, через транзистор VT3 управляют работой генератора звуковой частоты. На выходе генератора формируется двухчастотный сигнал, который после усиления транзистором VT4 через соединители ХЗ, Х4, Х5 подается на вызывной прибор В (ВП-1) с регулятором уровня сигнала R4.

Для использования настольного аппарата в качестве настенного необходимо снять корпус (колпак), повернуть номеронабиратель против часовой стрелки



для вывода из зацепления с основанием аппарата и далее, повернув иа 180" вокруг продольной оси, установить его на место. Для этого нужно повернуть диск по ходу часовой стрелки до упора и скрепить колпак с основанием. После установки аппарата на стене в вертикальном положении микротелефонную трубку повернуть на 180" и зафиксировать на рычаге.

Если в процессе разговора необходимо обеспечить безотбойное состояние (с перерывом разговора), микротелефонную трубку следует уложить на верхнюю панель аппарата. При этом плоскость с телефонным капсюлем должна свешиваться слева от аппарата.

Основные технические данные и эксплуатационные возможности аппаратов «Спектр» приведены в табл. 18.

Таблица 18. Основные технические данные и эксплуатационные возможности телефонных аппаратов «Снектр»

Параметры

Значение

Эксплуатационные возможности

Слоговая разборчивость при затухании тракта 31,5 дБ, %, не менее

Эквивалент затухания, дБ:

передачи при аАл = = 4,5 дБ, не более

то же, при аАл = = О дБ, не менее

приема при Оал = = 4,5 дБ, не более

то же, при адл = = О дБ, не менее

местного эффекта при ап = 4,5 и асп >22 дБ,

не менее Уровень громкости вызывного сигнала, дБ, не менее

Средняя наработка аппарата на отказ, ч, для аппаратов:

ТА-1128, ТА-1146, ТА-1162 ТА-1164 и ТА-2116, не менее ТА-1148 и ТА-1166, не менее

Число срабатываний рычажного переключателя, не менее

12,0 0,0 3,0 -5,0 15

14000 8000

450000

ТА-1128: двухпроводное включение, спаренное включение с помощью приставок диодного разделения цепей, а также «безобрывное» отключение аппарата от линии и подключение его к дополнительной розетке

ТА-1146: кроме указанного для ТА-1128, обеспечивает включение по схеме, «директор-секретарь», спаренное включение через УБ-5 или АВУ, подключение дополнительного звонка и телефона

ТА-1148: то же, что и ТА-1146

ТА-1162: двухпроводное включение, спаренное включение с помощью приставок диодного разделения цепей

ТА-1164: кроме указанного для ТА-1162 обеспечивает включение по схеме «директор-секретарь», спаренное включение через УБ-5 или АВУ, подключение дополнительного звонка и телефона, а также наведение справки по ведомственной сети УАТС при разговоре с абонентом ГТС

ТА-1166: кроме указанного для ТА-1164 обеспечивает наведение справок



Параметры

Значение

Эксплуатационные возможности

Габаритные размеры с микротелефонной трубкой, мм

Масса аппарата, кг, не более

230x172x120 1,3

ТА-2116: двухпроводное включение в абонентские линии ЦБ РТС

§ 20. Телефонный аппарат ТА-1131 «Лана»

Телефонный аппарат ТА-1131 «Лана» (рис. 47) Рижского производственного объединения ВЭФ предназначен для включения в абонентские линии АТС. Принципиальная электрическая схема аппарата представлена на рис. 48. Коммутационно-вызывная часть схемы содержит: контакты рычажного переключателя S1; контакты номеронабирателя S2.1 и S2.2; тональное вызывное устройство на логических микросхемах DD1.1 - DD1.4, DD2.1 - DD2.4 и транзисторах VT1 и VT2, нагруженное на вызывной прибор В (ВП-1); конденсатор С8; искрогасительный контур R6, С7.

Разговорная схема аппарата-противоместная мостового типа с трансформатором Т, телефоном BF, микрофоном ВМ, балансным контуром R12, R10, С9 и амплитудным ограничителем уровня сигнала на телефоне VD6, VD7. Диодный выпрямительный мост VD1 - VD4 преобразует переменное напряжение вызывного сигнала частотой 25 Гц в постоянное напряжение питания схемы тонального вызывного устройства (ТВУ).

Электрические цепи:

сигнала вызова-б-ХЗ-Х8-Х9, С8, выпрямительный мост VD1 - VD4, фильтр на транзисторе VT3, ТВУ с вызьшным прибором В, выпрямительный мост VD1-VD4, 2~1S1, XII, 3-~4S2.1, Х12-Х2-а;

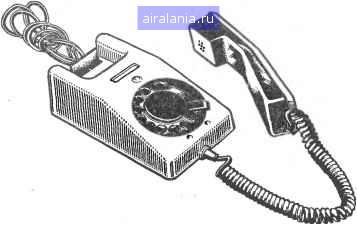

Рис. 47. Телефонный аппарат ТА-1131 «Лана»
