Рис. 49. Телефонный аппарат ТА-1165 «Стелла»

Электрические цепи:

сигнала вызова - б{5)-XI, выпрямительный мост VD2~ VD5, фильтр на транзисторе VT3, тональное ВУ с вызывным прибором В, 6-7S1.2, VD2 - VD5, СЮ, 3-2S1.1, Х2~-а{3);

электропитания аппарата - 6(5) - XI, VD2-VD5, 5-6S1.2, 5-37, Х7,МУсВМ,Х8 1 - 2Т, R13, R14 3 4S2.2, Х5, 1- 2S1.1, Х2-а{3);

набора номера-6(5)-XI, Х4, 1- 2S2.1, 3-452.2, Х5, 1-2S1.1, Х2-а{3).

Элементы схемы аппарата ТА-1165 «Стелла> приведены в табл. 20.

Таблица 20. Элементы схемы аппарата ТА-И65 «Стелла»

Тональное вызывное устройство

Микрофонный усилитель и выпрямительный мост

Элементы

Элементы

DD1.1-DD1.4 DD2.1 - DD2.4 VD1

VTI, VT3 VT2

К176ЛА7

КС191Ж

КТ503Е

КТ502Е

VD1, VD2 VD2-VD5 VD6, VD7 VT1 - VT3

КД102А

Д9Б КТ501Е

Основание и корпус аппарата-пластмассовые, круглые, диаметром 150 мм. На основании размещены блок аппарата, номеронабиратель, утолщенные муфты шнуров.

Поверх корпуса закреплена конусообразная круглая стойка для держателей и других деталей рычажного переключателя. На лицевой стороне имеется отверстие диаметром 85 мм для номеронабирателя. Основание с корпусом скрепляются невыпадаюпшми винтами.

Блок аппарата представляет собой гетинаксовую пластину, с нижней стороны которой нанесена печатная схема, а сверху размещены: трансформатор, микросхемы, рычажный переключатель, вызывной прибор и др.

Тональное вызывное устройство, детали которого смонтированы на плате блока, обеспечивает преобразование индукторного вызывного сигнала в двухчастотный акустический сигнал с частотами 700 и (900+100) Гц, которые чередуются (переключаются) 4-8 раз в секунду.

Рычажный переключатель представляет собой металлопластмас-совую конструкцию с выступающими наружу изогнутыми никелированными деталями. Вилкообразный держатель микротелефонной трубки и держатель аппарата собраны в конусообразной части корпуса.

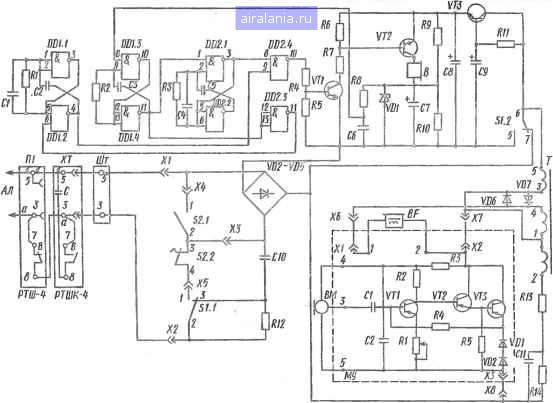

Рис. 50. Принципиальная электрическая схема телефонного аппарата ТА-И 65 «Стелла»



Номеронабиратель конструктивно аналогичен номеронабирателям других телефонных аппаратов ВЭФ. Уровень шума, создаваемый при наборе номера на расстоянии 50 м от лицевой панели аппарата, не превышает 55 дБ.

Микротелефонная трубка - металлическая, никелированная, с пластмассовой ручкой, слуховой раковиной телефона и рупором микрофона. В трубке размешены телефонный капсюль ТК-67-Н, микрофонный МКЭ-3 (конденсаторный электретный).

Основные технические данные аппаратов ТА-1165 «Стелла» и ТА-1173 «Ретро»:

Параметры Значение

Слоговая разборчивость при затухании тракта 31,5

дБ, %, не менее ................................................... 80

Эквивалент затухания, дБ:

передачи при аАл = 4,5 дБ, не более ........... 12,0

то же, при аАл=0 дБ, не менее ................. 0,0

приема при аАл = 4,5 дБ, не более ............. 3,0

, то же, при аАл=0 дБ, не менее ................. -5,0

местного эффекта при аАл = 4,5, асл5=22 дБ,

не менее ............................................................. 15

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Средняя наработка аппарата на отказ, ч, не менее 14000 Число срабатываний рычажного переключателя, не

менее ........................................................................ 400000

Габаритные размеры аппарата с уложенной микротелефонной трубкой, мм:

ТА-1165 «Стелла» ............................................ 244x158x206

ТА-1173 «Ретро» ............................................... 298x161x223

Масса аппарата, кг, не более:

ТА-1165 «Стелла»............................................ 1,6

ТА-1173 «Ретро» ............................................... 1,8

§ 22. Телефонный аппарат ТА-1173 «Ретро»

Телефонный аппарат ТА-1173 «Ретро»-настольный, сувенирный, стилизованный «под старину», обшего применения. Рижского производственного объединения ВЭФ (рис. 51) предназначен для включения в абонентские линии АТС. Принципиальная электрическая схема аппарата представлена на рис. 52.

Комгдутационно-вызывная часть схегды включает в себя: контакты рычажного переключателя S1.1, S1.2; контакты номеронабирателя S2.1, S2.2; звонок НА; конденсатор С1, переключаемый контактами S1.2 из цепи звонка в цепь искрогасительного контура R1, С1 номеронабирателя.

Разговорная часть схемы аппарата-противоместная, мостового типа с трансформатором Т, телефоном BF, микрофоном ВМ с глаикрофонным усилителем на транзисторах VT1-VT3, балансным контуром R3, R2, С2 и амплитудным ограничителем уровня сигнала VD5, VD6 на телефоне.

Электрические цепи:

сигнала вызова-а(5)~Х1-ХЗ, звонок НА, Х4, 7-6 S1.2, С1, Х2-б(,3); питания схелды аппарата-а{5)-XI, 1-2S1.1, мост VD1-VD4, 5-ЗТ, Х9, МУ, ВМ, ХЮ

, мост VD1 - VD4, Х7, 3-4S2.2, Х5 - Х2-б{3);

1-2Т, Ю, R2
