Рис. 6. Телефонный капсюль ТК-67 (с) и его устройство (б-разрез):

1 -корпус, 2-крышка, 3-мембрана, 4-полюсная надставка, 5- электрообмотка, 6-каркас катушки, 7-отверстие, 8-прокладка, 9- резьба, }0-постоянный магнит. И- контактный винт

телефоны подразделяются на электромагнитные, электродинамические, с дифференциальной электромагнитной системой и пьезоэлектрические.

Принцип действия электромагнитного телефона основан на изменении силы влияния на ферромагнитную мембрану или якорь. Это происходит за счет взаимосвязи магнитных потоков, создаваемых постоянным магнитом и электромагнитом телефона.

Телефон, колебание мембраны которого обеспечивается переменной по значению силой, действующей в одном направлении, называется телефоном с простой электромагнитной системой. Действие электродинамического телефона основано на изменении силы, влияющей на подвижную катушку, жестко связанную с мембраной. В телефоне с дифференциальной электромагнитной системой колебание мембраны происходит под действием разности двух сил, влияющих на якорь, жестко связанный с мембраной.

Принцип действия пьезоэлектрического телефона основан на явлении деформации связанных с мембраной пластинок из пьезоматериалов при подключении их к источнику переменного напряжения звуковой частоты.

Наибольшее распространение получили электромагнитные телефоны, однако в ряде аппаратов используют также телефоны других систем.

В современных телефонных аппаратах общего применения используют капсюльные телефоны, все детали которых смонтированы в пластмассовом корпусе.

Отечественной промышленностью ранее поставлялись телефонные капсюли ТК-47 и ТА-4, которые используют и в настоящее время. В последние годы изготовляют только телефонные капсюли ТК-67 (рис. 6). По степени устойчивости к климатическим условиям они подразделяются на нормальные (Н) и устойчивые (У). Первые рассчитаны на температуру от -10 до 4-45° С и относительную влажность воздуха до (90±3)%, а вторые-на температуру от -50 до -1-50" С и относительную влажность до (95 + 3)%.

Импортные капсюли отличаются от отечественных размерами и другими данными, поэтому при установке их в отечественные микротелефонные трубки

Таблица 1. Основные технические данные телефонных капсюлей

используют специальные вкладыши. Ниже приведены ранее установленные базовые размеры телефонных капсюлей.

Тип I

Диаметр, мм

51,5 0,74 48,0 + 0,5 49 ±0,3

Высота бортика, мм 7,5 ±0,5 5,0 ±0,5

Высота капсюлей всех типов 24,5 мм.

Основные технические данные телефонных капсюлей приведены в табл. 1.

§ 4. Микрофон

Устройство, предназначенное для преобразования звуковых колебаний речи в электрические колебания, называется микрофоном. Микрофоны могут быть угольными, конденсаторными, электромагнитными, электродинамическими и пьезоэлектрическими.

В телефонных аппаратах общего применения распространение получили угольные микрофоны, действие которых основано на изменении электрического сопротивления угольного порошка при возбуждении мембраны звуковыми колебаниями.

Отечественной промышленностью до 1970 г. поставлялись капсюльные микрофоны МК-10, которые находятся в эксплуатации и в настоящее время.

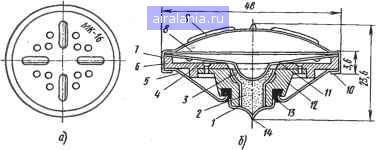

Рис. 7. Микрофонный капсюль МК-16 (а) и его устройство (б-

разрез):

1-первый электрод, 2-угольный порошок, 3-второй электрод, 4-мембрана, 5 -корпус, 6-основание, 7-ободок, 8-прокладка (пленка), 9-крышка, 10-завальцовка, 11-капроновая прокладка, 12-фенопластовый корпус, 13-изоляционная втулка, 14-контакт

С 1969 г. вьтускаются только микрофонные капсюли МК-16 (рис. 7). Капсюль собран в металлическом корпусе с крышкой. Внутри капсюля размещены мембрана и два электрода, между которыми засыпан угольный порошок.

По степени устойчивости к климатическим воздействиям микрофонные капсюли подразделяются на две категории: нормальные (Н), рассчитанные на температуру от -10 до -t-45° С, и устойчивые (У), рассчитанные на температуру от -50 до -)-50" С (для таксофонов).

Конструкция импортных капсюлей аналогична конструкции отечественных, но может отличаться от них; при их использовании для отечественных микротелефонных трубок применяют специальные вкладыши и изоляционные шайбы.

Принятые ранее базовые установочные размеры микрофонных капсюлей приведены ниже.

I II III

Диаметр, мм

51,5-0,74

48,0+0,5

51,5±0,5

Высота бортика, мм

3,6-0,3 5,0 ±0,5 6,0 ±0,5

Высота капсюлей всех типов 23,5 мм.

Принцип действия конденсаторного микрофона основан на изменении электрической емкости между подвижным и неподвижным электродами при возбуждении мембраны звуковыми колебаниями.

Принцип действия электромагнитного микрофона основан на возникновении эдс (электродвижущей силы) в результате изменения сопротивления магнитной цепи его электромагнитной системы при колебании мембраны или якоря.

Принцип действия электродинамического микрофона основан на возникновении эдс индукции в обмотке катушки, перемещающейся в поле постоянного магнита при воздействии звуковых колебаний на мембрану, жестко связанную с катушкой.
