Рис. 51. Телефонный аппарат ТА-1173 «Ретро»

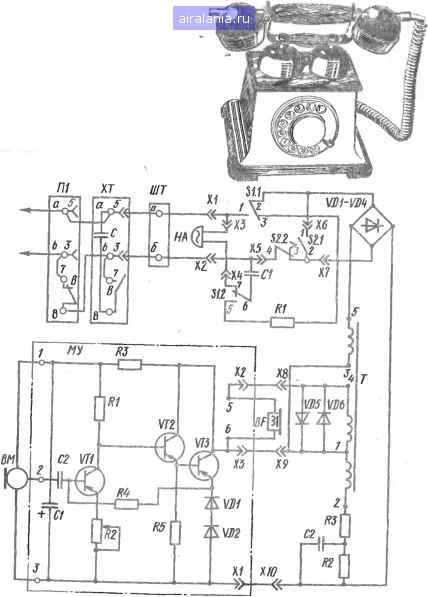

Рис. 52. Принципиальная электрическая схема телефонного аппарата

ТА-1173 «Ретро»

набора номера-а(5), XI, l~2Sl.l, Х6.1 -2S2.1, 3-482.2, Х5, Х2, 6(3). Аппарат состоит из оснований (нижнего и верхнего), корпуса, блока, звонка, номеронабирателя, рычажного переключателя, держателя

микротелефонной трубки, микрофонного усилителя МУ, розетки и шнуров.

Нижнее основание-деревянное, прямоугольной форглы, размером 190x162 мм; верхнее основание-также деревянное, размером 142x87 мм; к верхнему основанию с внутренней (нижней) стороны прикреплено металлическое шасси на четырех стойках. По его продольной оси сделаны вертикальные отверстия для стержней рычажного переключателя и бойка звонка.

Блок аппарата представляет собой гетинаксовую панель размером 90x70 шл, на которой нанесена печатная схема и размещены трансформатор, часть рычажного переключателя, конденсаторы, резисторы, диоды и стержни контактных соединителей.

Корпус аппарата пластмассовый, сквозной, прямоугольной формы, размером 143 х 175 х 96 мм, с отверстием для номеронабирателя. Корпус размещается между нижним и верхним основаниями и фиксируется металлическим шасси и невьшадающими винтами нижнего основания.

Звонок-двухчашечный, поляризованный, с одной электрокатушкой. Никелированные чашки звонка и защитная скоба размещены снаружи верхнего основания.

Номеронабиратель аналогичен номеронабирателям современных аппаратов ТА-72М и др. Его закрепляют на внутренней стороне лицевой панели.

Рычажный переключатель собран на металлическом мостике, прикре пленном к пластине блока и металлическому шасси. Пакет контактных пружин впрессован в пластмассовый корпус и закрыт прозрачным колпачком. Металлический держатель микротелефонной трубки (вилка) размещен над звонковыми чашкагди. Скрепленные с ним направляющий и отбойный стержни проходят внутрь аппарата. На направляющий стержень надета спиральная пружина, обеспечивающая подъем держателя при снятии микротелефонной трубки.

Микротелефонная трубка-металлическая, никелированная, с деревянной ручкой, капсюлями ТК-67-Н и МКЭ-3.

Основные технические данные аппарата ТА-1173 «Ретро» приведены в § 21.

Ремонт аппарата должен производиться в мастерских. После ремонта и проверки смазке подлежат: отбойный и направляющий стержни, стержни рычажного переключателя (РП), пружина на направляющем стержне, опоры оси якоря звонка, места соприкосновения рычага РП с держателем рычага, отбойного стержня с рычагом. Контакты рычажного переключателя промывают спиртом, после чего регулируют:

ход направляющего и отбойного стержней (8,54-0,9 мм);

зазор между нижним концом отбойного стержня и плечом рычага при верхнем положении стержня (0,7 ±0,2 мм);

зазор между торцом подвижной планки РП и выступом его основания при верхнем положении отбойного стержня (0,34-0,2 мм),

усилие опускания рычага РП в крайнее нижнее положение (0,36-0,96 Н).

Другие детали регулируют в обычном порядке.

§ 23. Телефонный аппарат ТА-11432 «Элта-Д».

Телефонный аппарат настольного типа ТА-11432 «Элта-Д» (рис. 53) Рижского производственного объединения ВЭФ относится к четвертому

Рис. 53. Телефонный аппарат ТА-11432 «VEF ТА-Д»

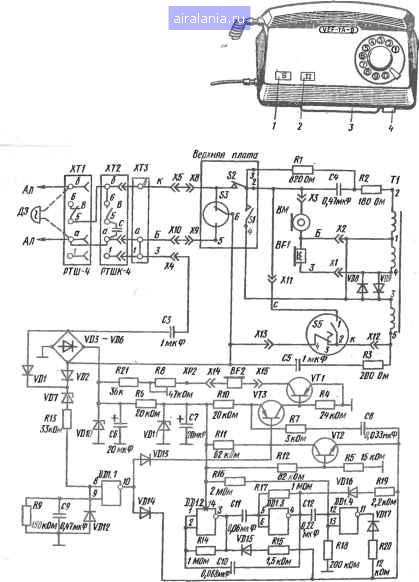

Рис. 54. Принципиальная электрическая схема телефонного аппарата ТА-П432 «VEF ТА-Д»

поколению телефонной аппаратуры и предназначен для включения в абонентские линии АТС. Габаритные размеры ТА-11432 «Элта-Д» 119x220x88 мм (с уложенной микротелефонной трубкой), масса не более 1,15 кг.

Схема аппарата (рис. 54)-противоместная, с балансным контуром из резисторов R1 и R2 и конденсатора С4. В исходном положении разговорная часть схемы закорочена герконом S3. Параллельно телефону BFl включен
