амплитудный ограничитель избыточного уровня напряжения, состоящий из диодов VD8 и VD9. Набор номера осуществляется импульсными контактами номеронабирателя S5.1 с шунтированием разговорной части схемы во время посылки импульсов контактами S5.2.

Сигнал вызова АТС воспринимается тональным вызывным устройством (ТВУ), работающим на электроакустический преобразователь BF2. Вызов проходит через конденсатор СЗ на диодный мост VD3- VD6, где токи выпрямляются и затем сглаживаются конденсатором Сб. Выпрямленное напряжение стабилизируется параметрическим стабилизатором R6, VDll. Тональный генератор на транзисторах VT2, VT3, устройство коммутащи частоты тонального генератора и пороговое устройство, собранные на микросхеме DDI, питаются напряжением 9 В.

Изменение частоты тонального генератора (мультивибратора на транзисторах разной проводимости) достигают переключением резисторов R15, R19, R20 в цепи эмиттера транзистора VT2 через диоды VD15~ VD17.

Собранное на VDI, VD2, VD7, VD12, R9, R13, С9 и элементе DD1.1 пороговое устройство предназначено для ограничения послезвучания ТВУ.

При нажатии кнопки S1 происходит закорачивание микрофона, а при нажатии кнопки «Отбой» (контакт S2)-обрывается линия разговорного тракта. Аппарат обеспечивает прохождение разговора через тракт с общетд затуханием 31,5 дБ. Слоговая разборчивость тракта, состоящего из местных систем АЛ по 4,5 дБ и соединительной линии с затуханием 22,5 дБ, не менее 80%.

Аппарат состоит из основания, корпуса, блока, номеронабирателя, микротелефонной трубки, розетки и шнуров. Все детали размещены на основании и корпусе аппарата, скрепленных между собой двумя винтами.

Блок аппарата (нижняя плата) представляет собой гетинаксовую пластину, на нижней стороне которой нанесена печатная схема, на верхней-смонтированы комплектующие детали и сборочные единицы схемы, состоящие из восьми конденсаторов К73-17, двух конденсаторов К59-6; 19 резисторов МЛТ-0,125, одного резистора СПЗ-4БМ, микросхемы К176ЛА7, двух герконов КЭМ-ЗА, 13 диодов КД105Б и КД522Б, четырех стабилитронов КС218Ж, КС620А, КС482А, КС191Ж, трех транзисторов КТ630Б, КТ503Д и КТ502Д.

Номеронабиратель-дисковый, распространенной конструкции ВЭФ.

Микротелефонная трубка укомплектована капсюлями ТК-67-НТ и МК-16-Н. В корпусе трубки размещен постоянный магнит для управления герконом. Коммутация схемы обеспечивается герконом, срабатывающим при снятии микротелефонной трубки с аппарата.

Особенностью аппаратов такого типа является безрычажная система коммутации. Любая кнопка аппарата вьщерживает без нарушения работоспособности не менее 300000 срабатываний.

Аппарат устанавливается в помещениях с температурой окружающего воздуха от -10 до -1-45° С, относительной влажностью до 90% при температуре 25° С и атмосферном давлении 86-106 кПа. Срок службы аппарата не менее 20 лет.

Ремонт аппарата производится в специально оборудованной мастерской аналогично ремонту аппарата «Лана».



Телефонный аппарат ТА-600 (Болгария) предназначен для включения в абонентские линии АТС (рис. 55). ГТринципиальная электрическая схема ТА-600, представленная на рис. 56, аналогична схеме аппарата ТА-4100, поставлявшегося ранее.

Коммутационно-вызывная часть схемы содержит: контакты рычажного переключателя S1.1, S1.2 и номеронабирателя S2.1, S2.2, S23, звонок НА, конденсатор С/, переключаемый контактами S1.2 из цепи звонка в цепь искрогасительного контура R1, С1.

Разговорная часть схемы-противоместная, мостового типа, с трансформатором Т, телефоном BF, микрофоном ВМ, балансным контуром R3, R2, С2 и диодным амплитудным ограничителем VD1, VD2.

Устройство автоматического регулирования уровней передачи и приема включается в цепь питания аппарата.

Электрические цепи:

сигнала вызова - 5- -6-3, звонок НА, S1.2, С1, 2-3; электропитания

ВМ S2.1

аппарата-5-7, SJ.1, 1-2Т, -, -, 2-3;

2-3T,R3,R2 S2.2

набора номера-5-7, S1.], S2.3, S2.], 23.

Аппарат ТА-600 состоит из основания и корпуса, на которых размещены все детали.

Основание аппарата- пластмассовое, трапецеидальной формы, размером 170x142/125x 15 мм. На основании размещены монтажная плата и звонок (рис. 57, а).

Корпус аппарата-пластмассовый, размером .180х 150/130x65 мм. Б задней части корпуса устроена выемка (карман-рукоятка). Корпус к основанию крепится тремя невьшадающими винтами. Монтажная плата представляет собой гетинаксовую пластину размером 118x60 мм. Снизу платы нанесена печатная схема, а сверху смонтированы: рычажный переключатель (рис. 57, б\ трансформатор, конденсаторы, резисторы, диоды и клеммы.

Звонок-поляризованный, двухчашечный, с одним электромагнитом. Детали смонтированы на металлической пластине размером 70 х 65 мм.

Номеронабиратель смонтирован на металлическом круглом основании (рис. 58). Сйизу основания I помещены центробежный регулятор, группа контактных пружин 2, импульсное колесо, поводок и импульсная шайба 3, закрепленные на центральной оси 5. В средней части механизма находится большая шестерня, сцепленная с шестерней регулятора, на вал которой надета фрикционная пружина. Сверху укреплена пружинная камера с заводной пружиной. Цифровое кольцо, пальцевый диск, колпачок и пальцевый упор размещены поверх механизма.

Смазку деталей номеронабирателя рекомендуется производить холодостойким маслом «изофлексол». Смазке подлежат подшипник зубчатого колеса, букса подшипника в тормозном барабане, барабан, ось диска, зубчатые колеса.

Рычажный переключатель состоит из пластмассового основания с двумя группами контактных пружин, корпуса, разъединителя, пластмассового колпачка и рычага.




Рис. 55. Телефонный аппарат ТА-600

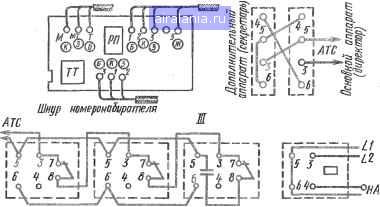

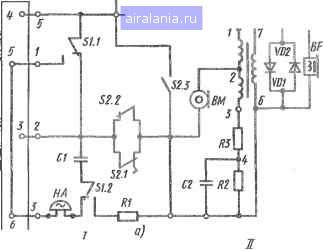

Рис. 56. Принципиальная электрическая схема те лефонного аппарата " -600 (а) и схемы включения (б).

/-шнуров, II-аппаратов-параллельно (схема «директор-секретарь»), /-штепсельных розеток

-АРУ----


Микротежфонный шщр Розеточный тур


Начальная

Переходная

Конечная

Штепсель
