Рис. 61 - Телефонный аппарат «Тюльпан»

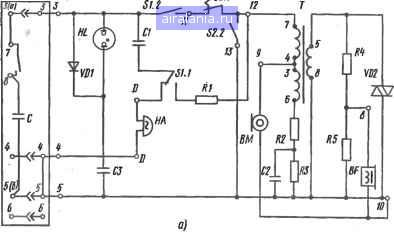

Рис. 62. Принципиальная электрическая схема телефонного аппарата «Тюльпан» (а) и включение штепсельных розеток (б)



Начальная GTN-f Переходная GTN-i Конечная Ш-к Вилка V/T-4

Корпус-пластмассовый, трапецеидальной формы размером 170 x 204/ 185x40 мм. Сверху на корпусе укреплен пластмассовый мостик для переноски аппарата. в мостик и верхнюю плоскость корпуса вмонтированы нажимные пластины рычажного переключателя. Корпус крепится к основанию четырьмя невьшадающими винтами.

Монтажная плата (блок) представляет собой пластину из изоляционного материала размером 165x57 мм. На нижней стороне пластины нанесена печатная схема, а сверху смонтированы рычажный переключатель, трансформатор, конденсаторы, резисторы, диоды и клеммы.



Звонок (рис. 63, а) - поляризованный, двухчашечный, с одним электромагнитом. Механизм звонка собран в пластмассовом корпусе, прикрепленном к основанию аппарата двумя болтами.

Рычажный переключатель (рис. 63,6) состоит из пластмассового корпуса, в котором закреплены две группы контактных пружин П, перемещающейся изоляционной пластины (разъединителя) 10 и пластмассового рычага 9 со спиральной пружиной. Механизм закрыт пылезащитным колпачком 12.

Номеронабиратель (рис. 64) собран на круглом металлическом основании 1. С нижней (внутренней) стороны основания на центральной оси


ш и

" D

1 г. \

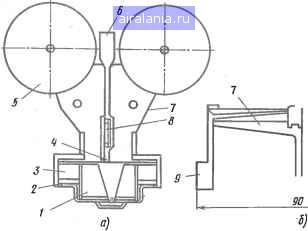

Рис. 63. Звонок {а) и рычажный переключатель {б) аппарата «Тюльпан»:

-электромагнит, 2- полюсные надставки, 3-магнит, 4-якорь, 5-металлическая чашка, 6-боек, 7-основание, 8- регулятор громкости, 9 -рьмаг, 10-разъединитель, и - контактные пружины, 12 - пьшезащитный колпачок

Рис. 64. Номеронабиратель телефонного аппарата «Тюльпан»:

1 -основание, 2-держатель, 3 -центральная ось, 4-шестерня, 5-контактные пружины, 6-жгут проводов


3 расположены шестерни 4 механизма, размыкатель, регулятор скорости, две группы контактных пружин J и др. В центральной части помещена заводная пружина. С наружной стороны укреплены пальцевый диск и колпачок с нанесенными на него цифрами и пальцевый упор.

Микротелефонная трубка (пластмассовая) состоит из двух продольных половин, скрепленных двумя винтами, между которыми помещены капсюли W66 и СВ 68, закрепленные пластмассовыми держателями.



Штепсельные розетки состоят из пластмассовых корпуса и штепселя (см. рис. 62).

Аппарат обеспечивает двухпроводное включение, спаренное включение с помощью приставок диодного разделения цепей, блокиратора У Б-5 или АВУ, подключение дополнительного звонка, «безобрывное» отключение аппарата от одной розетки с подключением к дополнительной розетке.

Основные технические данные аппарата «Тюльпан»:

Параметр Значение

Слоговая разборчивость при затухании тракта

31,0 дБ, %, не менее .......................................... 75

Эквивалент затухания, дБ:

передачи при аАл = 0 дБ ................................ -1,0--1-6,0

h приема при 12ал = 0 дБ ................................... -8,0-О

местного эффекта при 12ал = 4,5, 12сл>21,5 дБ,

не менее ............................................................. 15

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Число срабатываний рычажного переключателя,

не менее .................................................................. 200000

Габаритные размеры аппарата с уложенной микротелефонной трубкой, мм ................................. 170x216x88

Масса аппарата, кг .................................................. 1,0

§ 27. Телефонные аппараты Бс-23 и Ес-2300

Телефонный аппарат Бс-23 ЧФСР предназначен для включения в абонентские линии АТС (рис. 65). Принципиальная электрическая схема аппарата Бс-23 приведена на рис. 66.

Коммутационно-вызывная часть схемы содержит: контакты рычажного переключателя S1.1 - S1.3, контакты номеронабирателя S2.1, S2.2, звонок НА, конденсатор С1, включенный в цепь звонка и входящий в цепь искрогасительного контура Ю, С1.

Разговорная часть схемы-противоместная, мостовая, содержит: трансфер матор Т, телефон BF, микрофон ВМ, балансный контур R4, R5, С2, АРУ на варисторах RU1, RU2 и резисторах R2, R3, одновременно выполняющих роль амплитудного ограничителя уровня сигнала на телефоне.

Электрические цепи:

сигнала вызова - 7 (а), С1, звонок НА, 9;

электропитания аппарата -7(a) 15, S2.1/S2.2, 13, S1.1, S1.2, 4-5Т, RU1, R2IR3, RU2IBF, 2, ВМ, 4 -5-6T,R4,R5-

набора номера -7(a) 15, S2.1, 13, S1.1, S1.2, 12, S2.2, 14,5(6).

Аппарат Бс-23 состоит из основания и корпуса, на которых размещены все комплектующие детали.

Основание аппарата-пластмассовое, размером 200x180/130x25 мм. На основании размещены звонок, стойки номеронабирателя и монтажная плата.
