Корпус аппарата -пластмассовый, размером 200x180/130x80 мм. В верхней части корпуса устроены выемки для микротелефонной трубки и переноски аппарата.

Монтажная плата представляет,.собой изоляционную пластину размером 130x55 мм. На нижней стороне платы нанесена печатная схема, а сверху смонтированы рычажный переключатель, трансформатор, конденсаторы, резисторы, диоды, варисторы и клеммы.

Рис. 65. Телефонный аппарат Бс-23

Рис. 66. Принципиальная электрическая схема телефонного аппарата Бс-23



! к-

Звонок (рис. 67, а) - поляризованный, двухчашечный, с одной электрокатушкой, смонтирован на металлической пластине. Регулятор звучания выведен снизу основания аппарата.

Номеронабиратель аналогичен номеронабирателю аппарата «Тюльпан».

Рычажный переключатель (рис. 67,6) состоит из металлического корпуса (мостика) и шарнирно укрепленного вверху металлического рычага 10, перемещающегося на угол до 45°. Контактные группы укреплены в пластмассовом основании под прозрачным защитным колпачком И.

Аппарат Бс-23 обеспечивает двухпроводное включение, спаренное включение приставками диодного разделения цепей через блокиратор УБ-5 или АВУ, подключение дополнительного звонка, «безобрывное» отключение от линии с переключением в дополнительную розетку.

Основные технические данные аппарата Бс-23:

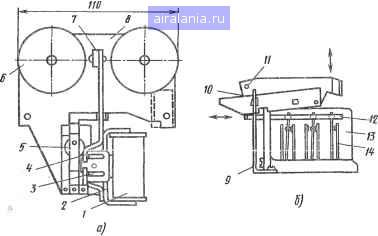

Рис. 67. Звонок (а) и рычажный переключатель (б) телефонного

аппарата Бс-23:

1-электромагнит, 2-полюсные надставки, 3-магнит, 4-якорь, 5-регулятор громкости, 6-металлическая чашка, 7-боек, 8-основаш1е, 9-металлическая стойка, 10-рьшаг, 11-проволочная пружина, 12-разъединитель, 13-пьшезащитный колпачок, 14-контактные пружины

Параметр Значение

Слоговая разборчивость при затухании тракта

31,0 дБ, %, не менее .......................................... 80

Эквивалент затухания, дБ:

передачи при 12дл=4,5 дБ, не более ........... 11,0

то же, при 12ал = 0 дБ, не менее ................. -1*0

приема при 12дл = 4,5 дБ, не более ............. 4,0

то же, при аАл=0 дБ, не менее ................. -3,0

местного эффекта при 12дл = 4,5, 12сл>26 дБ,

не менее ............................................................. 17

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Глубина регулирования АРУ, дБ, по эквивалентам затухания приема и местного эффекта в пределах изменения адл от 4,5 до О дБ, не менее 2,0 Число срабатываний рычажного переключателя, не

менее ........................................................................ 300000

Габаритные размеры с уложенной микротелефонной трубкой, мм .............................,.............. 240 x 200x115

Масса аппарата, кг .................................................. 1,3

Телефонный аппарат Ес-2300 (рис. 68) является модификацией аппарата Бс-23 и др. Схема аппарата Ес-2300 (рис. 69) аналогична схеме аппарата Бс-23, изменены только некоторые параметры. Габаритные размеры аппарата 96x214x173 мм.




Рис. 68. Телефонный аппарат Ес~2300

Иершмно 5-9 Блокиратор 9-tD Шнур НН

Директор 6-1

Рис. 69. Принципиальная электрическая схема телефонного аппарата Ес-2300


Телефонные аппараты с кнопочным номеронабофателем § 28. Телефонный аппарат ТА-1152

Телефонный аппарат ТА-И 52 с кнопочным электронным номеронабирателем (рис. 70) предназначен для включения в абонентские линии АТС. Максимальное сопротивление шлейфа АЛ, в которую может включаться аппарат, не должно превышать 850 Ом.

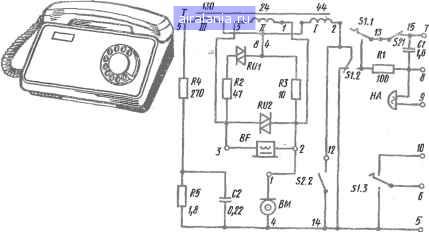

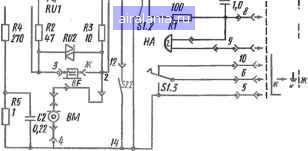

Принципиальная электрическая схема аппарата (рис. 71, а) содержит разговорную часть, включающую трансформатор Г, микрофон ВМ, телефон BF, балансный контур R1, R2, СЗ и ограничитель избыточного уровня сигнала на телефонах VDJ, VD2, электронный номеронабиратель Е, звонок НА, рычажный переключатель S1.1, S1.2 и розетку XT. Структурная схема аппарата приведена на рис. 71, б.
