Аппарат ТА-1152 обеспечивает набор номера любой значности, неоднократный повтор последнего набранного номера значностью не более 20 цифр нажатием кнопок «#» («Отбой») и «Ж» («Повтор»), прерывание набора номера на любом этапе и его повторный набор, хранение информации последнего набранного номера при уложенной на Аппарат микротелефонной трубке и наличии тока питания в абонентской линии АТС, а также последующий набор номера нажатием кнопки «Повтор».

Основные технические данные аппарата ТА-1152:

Параметр Значение

Слоговая разборчивость при затухании тракта

31,0 дБ, %, не менее .......................................... 80

Эквивалент затухания, дБ:

передачи при йал = 4,5 дБ, не более ........... 12,0

то же, при Сал=0 дБ, не менее ................. О

приема при Сал=4,5 дБ, не более ............. 3,0

то же, при аАл = 0 дБ, не менее ................. -5,0

местного эффекта при йал = 4,5, йсл22 дБ,

не менее ............................................................. 15,0

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Максимальное число цифр при повторе набора

номера ...................................................................... 20

Средняя наработка аппарата на отказ, ч, не

менее ........................................................................ 5000

Число срабатываний, не менее:

рычажного переключателя .............................. 400000

каждой кнопки номеронабирателя ................ 300000

Габаритные размеры аппарата с уложенной

микротелефонной трубкой, мм .......................177 х 219,5 х 98

Масса аппарата, кг, не более ............................... 1,5

§ 29. Телефонные аппараты ТА-11434 «Элта» «УЕГ ТА-12» и ТА-11430 «VEF ТА-32»

Телефонные аппараты ТА-11434 «Элта» «VEF ТА-12» и ТА-11430 «VEF ТА-32» с кнопочными номеронабирателями Рижского производственного объединения ВЕФ предназначены для включения в абонентские линии АТС. Аппараты работают при температуре от -10 до -1-45° С.

Аппарат ТА-11434 «VEF ТА-12» (рис. 74, с) обеспечивает набор номера любой значности, неоднократный повтор последнего набранного, номера значностью не более 20 цифр нажатием кнопок «#» («Отбой») и «Ж» («Повтор»), Прерывание набора номера на любом этапе и повторный его набор, хранение информации последнего набранного номера при уложенной на аппарат микротелефонной трубке и возможность последующего набора нажатием кнопки «Повтор» неограниченно во времени при наличии питания АТС и не более 1 ч после отключения питания, выключение микрофона во время разговора нажатием кнопки, регулирование уровня громкости вызывного акустического сигнала, включение аппарата по схеме «директор-секретарь», спаренное включение через АВУ, блокиратор или приставки с диодным разделением цепей.



ASpec

Цепь

Нет.

ПйтаЗВ9Ц

ВХ.Л1

WjimamiB

ех.М

ПттаЩд

Вх. RI5

ВхЛУст

Плата JB2

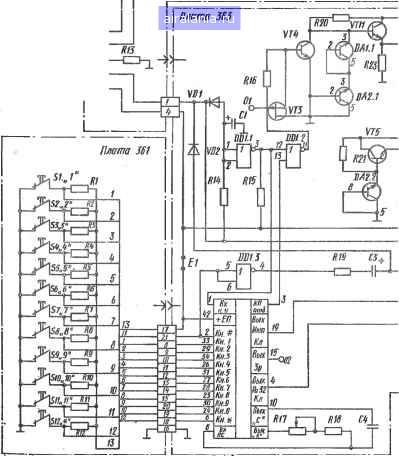

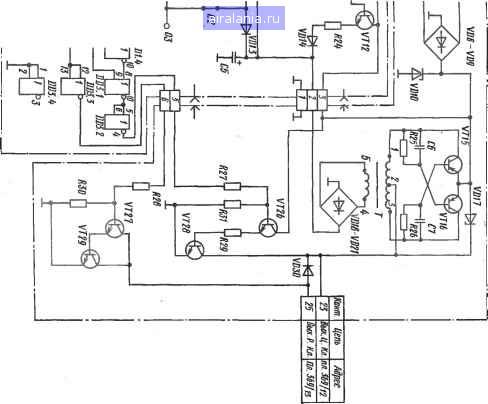

Рис. 73. Принципиальная электрическая схема кнопочного электронного номеронабирателя аппарата ТА-И 52
