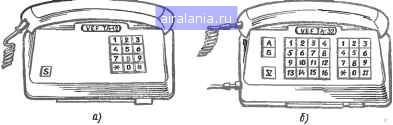

Рис. 74. Телефонные аппараты ТА-11434 «VEF ТА-12» (а) и ТА-11430 ИН

«VEF ТА-32» ((5)

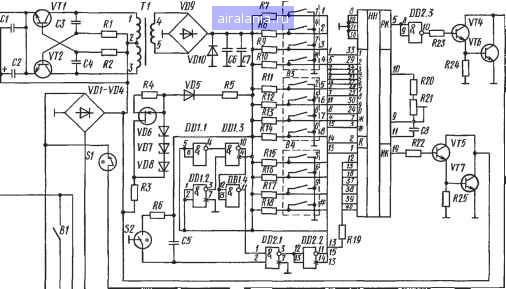

В принципиальной электрической схеме аппарата ТА-11434 «VEF ТА-12», представленной на рис. 75, могут быть выделены следующие функциональные узлы: разговорная часть на трансформаторе Т1 (плата ЯЭ) с подключенными к ней микрофоном ВМ1 и телефоном BFl; электронный номеронабиратель на базе микросхемы DD3 типа К145ИК8П с контактами блока кнопок В2- В4 (плата ПК); устройство питания схемы номеронабирателя, состоящее из преобразователя постоянного напряжения на транзисторах VTI, VT2 и источника тока на транзисторе VT3; тональное вызывное устройство на элементах VT1-VT3, DDI (плата ПЭ); контакты рычажного переключателя на герконах S1, S2; безобрывные розетки XI, Х2 с вилкой ХЗ.

Разговорная схема-противоместная, мостовая, на дифференциальном трансформаторе Т! с балансным контуром R1, R2, С1 и диодными ограничителями VD1, VD2 избыточного уровня напряжения на телефоне BF1. К абонентской линии схема аппарата подключается через диодный мост VD1-VD4, схему преобразователя напряжения на VT1, VT2 и разговорного электронного ключа VT4, VT6.

Тональное вызывное устройство преобразует высоковольтный вызывной сигнал АТС частотой 25 Гц в низковольтный звуковой сигнал определенной частотно-временной структуры, воспроизводигдый электроакустическим преобразователем BF2. Формирование такой структуры-последовательности трех сигналов разной частоты - обеспечивается устройством на элементах DD1.2-DD1.4.

Регулирование уровня громкости вызывного сигнала производится переменным резистором R20. Коммутация цепей ТВУ осуществляется геркоиовым контактом рычажного переключателя S1.

Основные элементы схемы указаны в табл. 22.

Таблица 22. Основные элементы схемы аппарата ТА11434 «VEF ТА-12»

Плата ПК

Плата ПЭ

Элементы

Элементы

DD1.1~-DD1.4

К561ЛА7

DDl.l- DD1.4

К176ЛА7

DD2.1~DD2.3

К561ЛА7

VDI. VD2

КД522Б

К145ИК8П

VD3-~VD10

КД105Б



Продолжение табл. 22

Плата ПК

Плата ПЭ

Элементы

Элементы

VD1-VD4

КД105Б

КС482А

КД522Б

КТ503Д

VD6~VD8

КС218Ж

КТ502Д

КД906А

КТ940А

VDIO

КС191Ж

VTl. VT2. VT4-VT7

КТ940А

КГЗЗОЖ

SI (геркон)

КЭМ-2

S2 (геркон)

КЭМ-3

Аппарат ТА11434 «VEF ТА-12» состоит из основатя и корпуса, на которьк смонтированы все комплектующие детали. Особенностью аппарата является безрычажная система коммутации. Для этого в корпус микротелефонной трубки помещен постоянный магнит, управляющий герконом при ее снятии с аппарата.

Основные технические данные аппарата:

Параметр

Значение

Слоговая разбдрчивость при затухании тракта

31,5 дБ, %, не менее ........................................... 80

Эквивалент затухания, дБ:

передачи при Дал = 4,5 дБ, не более ........... 12,0

то же, при Сал = 0 дБ .................................... О-5,0

приема при Оал = 4,5 дБ, не более ............. 3,0

то же, при яал=0 дБ .................................... -(7-1,5)

местного эффекта при йал=4,5, всл>22,5-дБ,

не менее ............................................................. 14,8

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Максимальное число цифр при повторе набора

номера ...................................................................... 20

Число срабатываний, не менее:

рычажного переключателя .............................. 450 ООО

любой из кнопок ............................................. 300000

Габаритные размеры аппарата с уложенной микротелефонной трубкой, мм ..................................... 220 X 190 х 90

Масса аппарата, кг, не более ............................... 1,2

Телефонный аппарат ТА-11430 «УГ.Р ТА-32» с кнопочным номеронабирателем и автоматическим набором программируемых номеров телефонов предназначен для включения в абонентские линии АТС и может работать при температуре от -10 до -Ь45° С.

Аппарат обеспечивает набор номера любой значности с помощью номеронабирателя, неоднократный повтор последнего набранного номера значностью до 20 цифр нажатием кнопок «#» («Отбой») и «ж» («Повтор») или нажатием на рычажный переключатель и кнопку «Повтор», прерывание набора номера на любом этапе и повторный набор, хранение информации последнего набранного номера при уложенной на аппарат микротелефонной трубке и возможность последующего набора нажатием кнопки «Повтор»,




Плата ПК РР. 279.0/0
