ш т

С2 R3 ;

ЛШО Re ±VDW RI2%VBI5

- - - <,miM

BBI.2 C7 nUU C9 UrU

Плата ПЭ PP5.229.255

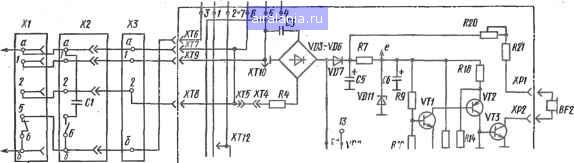

Рис.75. Принципиальная электрическая схема телефонного аппарата ТА-) 1434 «VEF ТА-12»



программирование, хранение и последующий набор 32 восьмизначных номеров, комбинированный набор номера при чередовании различных способов в любой последовательности.

Схема аппарата ТА-11430 «VEF ТА-32» включает в себя следуюпдие функциональные узлы: разговорную часть, кнопочный электронный номеронабиратель, запоминающее устройство (ЗУ); тональное вызьтное устройство; слаботочный и сильноточный блоки питания; электронные ключи-разговорный и импульсный.

Разговорная часть схемы - противоместная, мостовая. При снятии микротелефонной трубки с аппарата срабатывают контакты герконовых переключателей и на вход микросхемы подаются уровни логического «О» и логической «1». На выходе этой микросхемы формируется уровень логического «О», который открывает разговорный ключ.

Для обеспечения сокращенного набора номера наиболее часто вызываемых абонентов предусмотрено ЗУ, позволяющее проводить запись и последующее считывание 32 восьмизначных номеров.

Записывание номера в ЗУ производится при нажатой кнопке записи. При кратковременном замыкании контактов BI3 записываются номера абонентов с 1-го по 16-й, а при замьисании контактов 814-номера абонентов с 17-го по 32-й.

Аппарат аналогичен аппарату ТА-11434 «VEF ТА-12». На его верхней плате размещены кнопочный номеронабиратель, именные кнопки, кнопки повтора, отбоя и записи, а также кнопки «А» и «В», удваивающие. число программируемых номеров телефонов.

Основные технические данные аппарата соответствуют данным аппарата ТА-11434 «VEF ТА-12».

Ремонт аппаратов «Элта» производится в специально оборудованных мастерских. Проверка и ремонт аппарата под напряжением допускается только в исключительных случаях. Во время ремонта аппарат следует размещать так, чтобы избежать травмирования при возможном взрыве электролитического конденсатора.

§ 30. Телефонный аппарат «Электроника Элетап-микро» модель 4

Телефонный аппарат «Электроника Элетап-микро» модель 4 (рис. 76) завода «Экситон» г. Павловский Посад предназначен для включения в абонентские линии АТС.

Аппарат обеспечивает набор номера любой значности, неоднократный повтор последнего набранного номера значностью • до 20 цифр нажатием кнопок «#» («Отбой») и «ж» («Повтор») или нажатием на рычажный переключатель и кнопку «Повтор», прерывание набора номера на любом этапе и повторный набор всего номера, хранение информации последнего набранного номера при уложенной на аппарат микротелефонной трубке и возможность последующего набора нажатием кнопки «Повтор», прослушивание сигналов АТС во время межсерийных пауз, блокировку набора номера с размыканием абонентского шлейфа для отбоя АТС при одновременном нажатии двух или более кнопок номеронабирателя, программирование, хранение и последующий набор 32 абонентских номеров значностью до восьми цифр.





Рис. 76. Телефонный аппарат «Электроника Элетап-микро» модель 4 (а) и поддон аппарата (5):

/-переключатель Р, 2-регулятор громкости, 3-переключатель М

комбинированный набор номера при чередовании различных способов в любой последовательности, включение аппаратов по схеме «директор-секретарь» и спаренное включение через приставки с диодным разделением цепей.

Принципиальная электрическая схема аппарата (рис. 77) состоит из блока разговорной части и коммутации на трансформаторе Т и контактах рычажного переключателя VSTI-VST5, схемы электронного номеронабирателя на микросхеме DD1.1 с контактами кнопок SB1.I-SB1.I2, схемы программирования и хранения абонентских номеров на микросхемах DD2.1. DD2.3-DD2.6 и контактах кнопок SB1.13-SB1.24, схемы тонального вызывного устройства на микросхемах DD2.2 и транзисторах VT2.7-VT2.9, аккумуляторной батареи GB1 и четырехклеммной розетки XT.

Разговорная схема аппарата построена на базе дифференциального трансформатора Т с подключенными к нему микрофоном BMI, телефоном BFI и балансным контуром R5, R6, СЗ.

Схема электронного номеронабирателя, построенная на базе микросхемы DD1.1 типа К145ИК8П, при снятой микротелефонной трубке получает стабилизированное напряжение питания через контакты VST4 от стабилизатора напряжения на транзисторе VT2.5. Работа номеронабирателя контролируется светодиодным индикатором VD1.2.

Программирование абонентских номеров заключается в выборе адреса ячейки памяти последовательным нажатием одной из четырех кнопок SB1.13- SB1.16 и одной из восьми кнопок 881.17-881.24 при нажатой кйопке SB 1.25 «Запись» и последующим набором программируемого номера нажатием цифровых кнопок 8В1.1-SB1.10.

Тональное вызывное устройство представляет собой генератор звуковой частоты, выполненный на элементах DD2.2 логической микросхемы К176ЛЕ5 и работающий на усилитель (транзисторы VT2.7-VT2.9).

Основные элементы схемы приведены в табл. 23.
