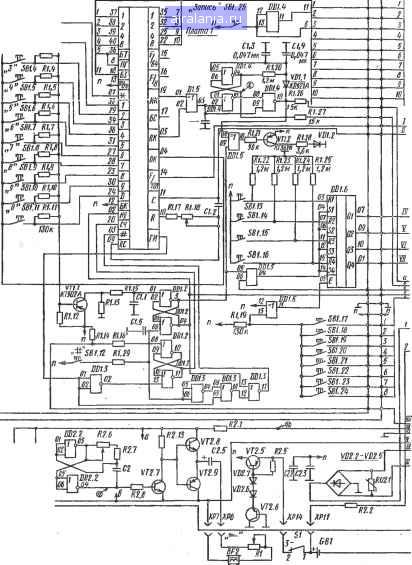

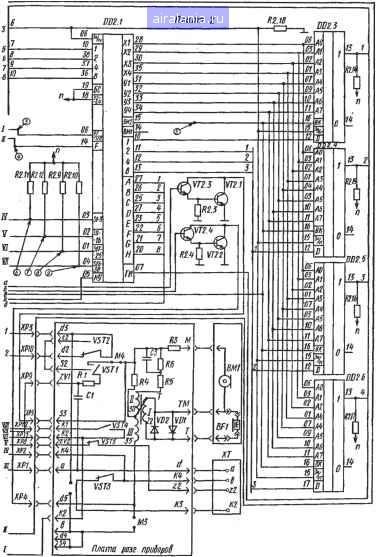

Таблица 23. Основные элементы схемы

Примечание. Выводы 1-DD1.1; I4-DD1.2~DD1.5; 16~DD1.6; 39-DD2.I: 5 DD2, 3-DD2.6 соединить с выводом и, выводы 7, 8, 9, 12, 13-DD2.2-с выводом Ь, вывод 14-DD2.2-с выводом а, выводы 21-DDI.12; 7-DD1.2-DD1,5: 8-DD1.6: 19-DD2.1; 4-DD2.3-DD2.6~c общим проводом.

Аппарат состоит из корпуса, основания, поддона, монтажных панелей, микротелефоиной трубки и розеткн. На лицевой стороне размещены: кнопочный номеронабиратель, адресные кнопки вертикального и горизонтального рядов, индикатор работы номеронабирателя н кнопки «#» и «ж» («Отбой» и «Повтор»).

Электропитание аппарата осуществляется от встроенной аккумуляторной батареи, которая подзаряжается от линии АТС при положенной на аппарат микротелефонной трубке.

Для полуавтоматического соединения с абонентом предварительно записывают его номер в ЗУ аппарата (ППЗУ). Для этого снимают микротелефонную трубку и ставят переключатель М на поддоне (см. рис. 76) в положение «i» (острием стрелки от переключателя Р). Затем выбирают ячейку (один из 32 адресон) ЗУ, для чего последовательно нажимают одну из четырех кнопок горизонтального ряда и одну из восьми кнопок вертикального ряда адресных кнопок. После этого набирают требуемый номер из цифровых кнопок и на этикетке пересечения координат записывают набранный номер (Ф И. О.) абонента. Переключатель М возвращают в положение «» (острием стрелки к переключателю Р), а микротелефонную трубку укладывают на аппарат.

Далее вновь снимают трубку и, услышан сигнал АТС, выбирают нужный адрес ячейки ЗУ аппарата. Для этого последовательно нажимают на адресные кнопки горизонтального и вертикального рядов, находящихся напротив ячейки с номером нужного абонента. При этом набор номера производится автоматически.

При программировании нового номера в ППЗУ записанный ранее номер стирается автоматически.

Номеронабиратель и ЗУ аппарата собраны на ИМС, подверженных влиянию статического электричества. Вскрытие и ремонт аппарата допускается
