только в специальных мастерских с соответствующим оборудованием и инструментами.

Основные технические данные аппарата «Электроника Элетап-микро» модель 4:

Параметр Значение

Слоговая разборчиность при затухании тракта

31,5 дБ, %, не менее ........................................... 75

Эквивалент затухания, дБ:

передачи при аАл = 4,5 дБ, не более ............ 10,4

приема при аАл = 4,5 дБ, не более ............... 5,2

местного эффекта при аАл = 4,5,

асл>22,5 дБ, не менее .................................... 14,8

Уровень громкости вызывного сигнала, дБ, не

менее ........................................................................ 70

Максимальное число цифр при повторе набора

номера ...................................................................... 20

Число программируемых восьмизначных номеров

телефона.................................................................. 32

Габаритные размеры аппарата с уложенной микротелефонной трубкой, мм ................................. 270x170x85

Масса аппарата кг, не более ................................ 2,5

§ 31. Телефонный аппарат «Телур-201»

Телефонный аппарат «Телур-201» советско-испанского производства, с кнопочным номеронабирателем, настольный предназначен для включения в абонентские линии АТС (рис. 78). Аппарат может работать при температуре окружающей среды от -10 до +45" С.

Функциональные возможности аппарата следующие: получение акустического трехтонального сигнала вызова сАТС; ручная ступенчатая регулировка сигнала «тихо - громко»; подключение к абонентской линии АТС при снятии микротелефонной трубки; набор номера до 22 знаков без ожидания поступления импульсов набора в линию; введение программируемой паузы при наборе номера между любыми цифрами нажатием кнопки «ж» («Повтор»); отбой соединения АТС в любой момент времени при наборе номера или в разговорном режиме нажатием кнопки «#» («Отбой») или укладыванием микротелефонной трубки; хранение (запоминание) последнего набранного номера в разговорном режиме и при уложенной микротелефонной трубке; повтор последнего набранного номера после отбоя соединения нажатием кнопки «ж» («Повтор»); спаренное включение аппарата через приставку диодного разделения цепей или блокиратор.

Принципиальная электрическая схема аппарата представлена на рис. 79. Аппарат состоит из пластмассового основания и корпуса,


Рис. 78. Телефонный аппарат «Телур-201»



4-тг5

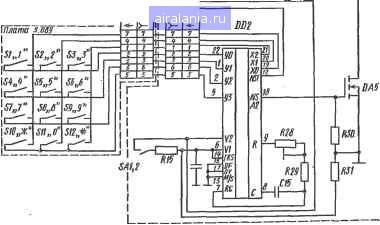

Рис. 79. Принципиальная электрическая схема



в Alt

I ШЖ

vm a

"7

«/7

\S.m Rid

,cit

m yR26

Ш-------------ГжЖ?1 -У»

I

Плата 3.BSB


телефонного аппарата «Телур-201»
