монтажных плат и смонтированных на них комплектующих деталей. Особенностью конструкции является штепсельное подключение к аппарату микротелефонного и розеточного шнуров.

Габаритные размеры аппарата с. уложенной микротелефонной трубкой 155 x227 x77 мм, масса не более 1,2 кг.

§ 32. Телефонный аппарат ТА-620

Телефонный аппарат ТА-620 (Болгария) с кнопочным номеронабирателем, настольный предназначен для включения в абонентские линии АТС (рис. 80).

Аппарат обеспечивает набор и повтор телефонных номеров с числом цифр до 20, хранение (запоминание) последнего набранного номера в разговорном режиме и при уложенной на аппарат микротелефонной трубке, повтор последнего набранного номера нажатием кнопки «#» («Повтор»).

Принципиальная электрическая схема аппарата ТА-620 представлена на рис. 81. Аппарат состоит из основания, корпуса и электронной платы, на которых смонтированы все комплектующие детали. Кнопочный блок собран на отдельном основании. Микротелефонный шнур-спиральный, трехжильный; розеточный - прямой, двухжильный. Конструкция аппарата ТА-620 аналогична конструкции аппарата ТА-600 с дисковым номеронабирателем.

Вскрытие аппарата и розетки, включенных в абонентскую линию АТС, не допускается. Ремонт может производиться в специально оборудованных мастерских.

Основные технические данные аппарата:

Параметр Значение

Эквиваленты затухания, дБ:

передачи ................................................................... от - 1 до -Ь 6

приема ...................................................................... от -8 до О

местного эффекта .................................................. > 15

Уровень громкости вызывного сигнала, дБ ............ >70

Чувствительность вызывного устройства, МВ-А .... 100

Габаритные размеры с уложенной микротелефонной трубкой, мм........................................................ 230x 180x 100

Масса, кг .......................................................................... 1,2

§ 33. Телефонный аппарат «Тюльпан» 07-MF(03)

Телефонный аппарат «Тюльпан» 07-MF (03) (Польша), с кнопочным номеронабирателем предназначен для включения в абонентские линии АТС (рис. 82). Принципиальная электрическая схема аппарата представлена на рис. 83.

Аппарат «Тюльпан» 07-MF (03) аналогичен аппарату «Тюльпан» с дисковым номеронабирателем (см. рис. 61). Основным отличием является кнопочный номеронабиратель, смонтированный на отдельной плате (микросхемы типа L93429 и М751В1).

Резисторы R4 и R5 используются только вместе с телефонным капсюлем W-66. Габаритные размеры аппарата 216 x170 x88 мм.

Аппарат обеспечивает двухпроводное включение, использование штепсельных розеток, подключение дополнительного звонка, спаренное включение.




Рис. 80. Телефонный аппарат ТА-620

Рис. 81. Принципиальная электрическая схема телефонного аппарата ТА-620




Рис. 82. Телефонный аппарат «Тюльпан» 07-MF (03)

Рис. 83. Принципиальная электрическая схема телефонного аппарата «Тюльпан» 07-MF(03)


Функционирование кнопочного номеронабирателя аппарата обеспечивается в частотном коде.

Кроме того, поставляются аналогичные аппараты «Тюльпан» (03) с кнопочным номеронабирателем, обеспечивающим передачу срггналов набора номера импульсами постоянного тока.

Глава четвертая

ТЕЛЕФОННАЯ АППАРАТУРА РАЗЛИЧНОГО НАЗНАЧЕНИЯ § 34. Телефонные аппараты с усилителем приема

Телефонные аппараты с усилителем приема ТАН-У-74 (рис. 84) Пермского телефонного завода предназначены для включения в абонентские линии АТС и использования абонентами с частичной (до 30 дБ) потерей слуха или в случаях, когда недостаточна обычная громкость приема. Установление необхо2щмой громкости приема осуществляется поворотом ручки регулятора, вьшеденной наружу обратной стороны слуховой раковины микротелефонной трубки. В последующей модификации регулятор выведен на боковую сторону рукоятки трубки.

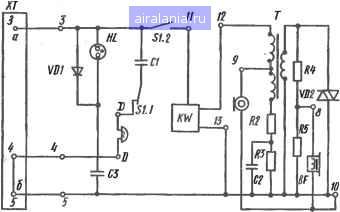

Принципиальная электрическая схема аппарата ТАН-У-74 представлена на рис. 85. Коммутационно-вызывная часть схемы включает в себя: контакты
