Рис. 84. Телефонный аппарат с усилителем приема ТАН-У-74

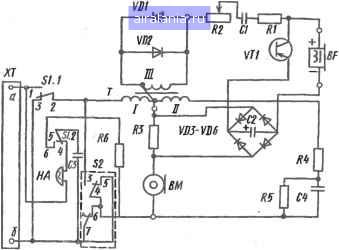

Рис. 85. Принципиальная электрическая схема телефонного аппарата ТАН-У-74



рычажного переключателя 5/./, Sl.2\ контакты номеронабирателя S2; звонок НА; конденсатор СЗ, переключаемый контактами S1.2 из цепи звонка в цепь искрогасительного контура R6, СЗ номеронабирателя.

Противоместная, мостовая, разговорная часть схемы содержит; трансформатор Т; микрофон ВМ (МК-16-Н); телефон BF (ТК-67-Н); усилитель приема на транзисторе VT1; балансный контур R4, R5, С4; устройство питания усилителя приема {R3, выпрямительный мост VD3-VD6, С2); амплитудный ограничитель уровня сигнала приема на диодах VD1-VD2.

Телефонный аппарат с усилителем приема ТАУ-5108 (рис. 86) Пермского телефонного завода предназначен для включения в абонентские линии АТС и использования абонентами со значительной потерей слуха.

Принципиальная электрическая схема аппарата представлена на рис. 87. Контакты рычажного переключателя S1.2 обеспечивают подключение схемы блока питания £77 к реле и усилителю приема при снятии микротелефонной трубки; контакты тангенты S3-подключение питания к реле К2, КЗ, переключающим схему в симплексный режим работы (отключение ВМ, закорачивание резистора R9); контакты S4-перевод схемы в режим работы обычного аппарата (отключение усилителя приема и подключение BF2 ко

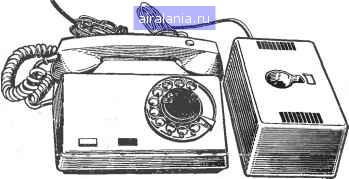

Рис. 86. Телефонный аппарат с усилителем приема ТАУ-5108

вторичной обмотке трансформатора Т1); S2.1, S2.2 являются контактами номиронабирателя.

Вызывное устройство содержит релаксационный генератор на диодном тиристоре VD10, вьшрямительную схему на диодном мосте VD1-VD4, конденсаторах С1, С2 и реле К1. Реле К1 контактами К1.1 обеспечивает подключение цепи питания светового индикатора (лампы HL) сигнала вызова к схеме аппарата. Усилитель приема смонтирован на транзисторах VT1-VT3 и нагружен на телефон BF2.

Аппарат поставляется в комплекте с блоком питания от сети напряжением 127/220 В, частотой 50 Гц, размером 180 x 115 x82 мм.

Основные технические данные аппаратов ТАН-У-74 и ТАУ-5108 приведены в табл. 24.

Таблица 24. Основ,j>ie технические данные телефонных аппаратов ТАН-У-74

и ТАУ-5108

Параметр

Значение

ТАН-У-74

ТАУ-5108

Слоговая разборчивость при затухании тракта 31,0 дБ и уровне окружающих шумов 60 дБ, %, не менее Эквивалент затухания, дБ:

передачи при йал=4,5 дБ, не более

то же, при ЙАл = 0 дБ, не менее приема при «ал = 4,5 дБ то же, при Оал=0дБ местного эффекта при «ал = 4,5, йсл5=22дБ Уровень громкости вызывного сигнала, дБ, не менее

12,2

-0,9 -(12,2-24,4) -(16,5-30,4)*

14,8**

10,4 -1,0 5,2 -3

14,8




Рис. 87. Принципиальная электрическая схема телефонного аппарата ТАУ-5108
