Продолхсение табл. 24

Параметр

Значение

ТАН-У-7I

ТАУ-5108

Число срабатываний рычажного пе-

реключателя, не менее

400 000

Средняя наработка аппарата на от-

каз, ч, не менее

10 000

5500

Габаритные размеры с уложенной

микротелефонной трубкой, мм

215x195x108

215x185x105

Масса аппарата, кг, не более

3,5™

В положении максимального усиления. В положении минимального усиления. ** Вместе с блоком питания.

Элементы схемы аппарата ТАУ-5108 приведены в табл. 25.

Таблица 25. Элементы схемы аппарата ТАУ-5108

Элементы

Элементы

HL К1

К2-К5 VD1-VD3 VD9 VD10

ИНС-1 РЭН-18 РЭС-15 КЦ405Д Д226Д КН102Б

VD11, VD14 VD12, VDiy

VDi5

КД521В

Я9Б , Д816Б МП25А ГТ402Ж ГТ404Ж

§ 35. Устройство автоматического набора номеров «Автонабор-24»

Устройство «Автонабор-24» (рис. 88) Пермского телефонного завода предназначено для включения в абонентские линии АТС. Помимо функций обычного телефонного аппарата устройство обеспечивает, набор номера любой значности с помощью номеронабирателя, программирование, хранение и последующий автоматический набор до 24 восьмизначных номеров, последовательный автоматический набор двух и более запрограммированных номеров нажатием «именных» кнопок, комбинированный набор нрмеров с помощью «именных» кнопок и номеронабирателя при любом сочетании способов набора, громкозвучащий прием сигналов АТС и ответ вызьшаемого абонента с возможностью регулирования уровня громкости воспроизводимого сигнала, подключение к устройству дополнительного аппарата пр схеме едиректор - секретарь».

Электропитание устройства осуществляется от сети переменного тока напряжением 220 В. При отключении электропитания устройство может работать как обычный телефонный аппарат. ,

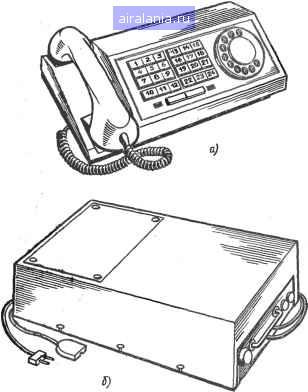

Рис. 88. Устройство автоматического набора номеров «Автонабор-24»:

а-пульт управления, б-блок питания и коммутации

Структурная схема устройства «Автонабор-24» приведена на рис. 89.

Блок коммутации и индикации обеспечивает занятие абонентской линии при нажатии кнопки включения или снятии микротелефонной трубки, отключение усилителя приема при снятии трубки, передачу информации набора номера в АЛ и подачу питания на логическую часть схемы, выдачу световой индикации о включении питания, ходе автоматического набора запрограммированных номеров и снятии микротелефонной трубки с параллельно включенного аппарата.

Анализатор состояния линии, построенный на транзисторах, выдает информацию о занятости АЛ в случае снятой трубки на параллельно включенном аппарате.

Блок телефонного аппарата выполняет функции обычного телефонного аппарата по набору номера номеронабирателем и ведению переговоров с помощью микротелефонной трубки.



Линия АТС

Елок квмму-тщии и индикации

Анализатор состояний линии

Схема cipoca

Блок питаний

Блок meneqioHmso аппарата

Усилитель приема

Генератор импульсов

Схема ГТ устаноВки

Блок абонентских кнопок

Схема

опроса

Схема считываний ин/рормации

Счетчик

Схема синхронизации и управления

220 В

Рис. 89. Структурная схема устройства «Автонабор-24»

Блок абонентских кнопок (24 кнопки) предназначен для набора запрограммированных номеров телефонов.

Схема синхронизации и управления, построенная на триггере и элементах логических микросхем, обеспечивает управление работой устройства в режиме автоматического набора номера.

Генератор импульсов (мультивибратор на элементах логической микросхемы) вырабатывает тактовые импульсы требуемой длительности.

Запоминающее устройство, выполненное на 32 кольцевых ферритовых трансформаторах, обеспечивает программирование и хранение информации номеров.

Схема опроса, смонтированная на триггерах, элементах логических микросхем и транзисторных ключах, осуществляет опрос записанной в ЗУ информации при поступлении команды из схемы синхронизации и управления.

Схема считывания информации, выполненная на логических микросхемах и транзисторных ключах, осуществляет считывание информации с каждого разряда запрограммированного номера и передачу ее в счетчик импульсов.

Счетчик импульсов, состоящий из четырех триггеров, обеспечивает запись считанной в ЗУ информации и последующее ее считывание, а также запись и считывание кода межсерийной паузы.

Схема установки, построенная на элементе логической микросхемы, осуществляет начальную установку схемы аппарата для запуска в режим автоматического набора номера.

Усилитель приема, собранный на транзисторах и нагруженный на громкоговоритель, осуществляет громкозвучащий прием сигналов АТС и ответ вызываемого абонента.
