Анализатор линии

Тактовый генератор

блок кнопок номеронабирателя

ратель

Схема травления ЗУ


Импульсное

Схема ynpgiUii ная paseoSop-ным режимом

Влок

Шунтирую-

именных

кнопок

реле

Блок питания

+f2,6B

Стабилиза-

тор напря-

жения

Рис. 93. Структурная схема приставки «Виза-32»

значных номеров нажатием «именных» кнопок, набор номера любой значности с помощью кнопочного номеронабирателя, последовательный автоматический набор нескольких запрограммированных номеров, комбинированный набор номеров с помощью кнопок номеронабирателя и «именных» кнопок при любом сочетании способов набора, повторный набор набранного любым способом номера суммарной значностью не более 20 цифр нажатием кнопки «Повтор» после отбоя АТС, индикацию режима набора и программирования номеров.

Электропитание приставки осуществляется от сети переменного тока напряжением 220 В. Резервным источником питания является батарея «Крона-ВЦ». Структурная схема приставки приведена на рис. 93.

Назначение функциональных узлов схемы следующее.

Тактовый генератор импульсов предназначен для выработки тактовой частоты в режиме набора номера и смонтирован на логической микросхеме.

Анализатор линии блокирует работу кнопочного номеронабирателя при уложенной на аппарат микротелефонной трубке и представляет собой транзисторную ключевую схему.

Блок кнопок номеронабирателя состоит из 12 кнопок (10 цифровых и по одной «Отбой» и «Повтор»).

Схема номеронабирателя, построенная на базе ИМС К145ИК8П, обеспечивает преобразование кода номера вводимой информации в последовательность серий импульсов, запись информации набора в память микросхемы и ЗУ через схему управления- считывание записанной в памяти информации, отключение аппарата от АТС с помощью кнопки «Отбой» и схемы управления отбоем, повторение последнего набранного номера с помощью кнопок «Отбой» и «Повтор».

Схема управления, обеспечивающая разговорное состояние аппарата по окончании набора номера и во время межсерийных пауз, построена на триггерах и логических элементах.



Схема управления ЗУ, построенная на ИМС К145ИК1Ш, осуществляет запись и считывание информации из памяти по заданному адресу и управляется кнопками «Вкл» и «Сброс».

Запоминающее устройство, состоящее из четырех микросхем ОЗУ типа К564РУ2, работает в режимах записи, хранения и считывания информации по сигналам от схемы управления.

Блок «именных» кнопок состоит из 32 кнопок, каждой из которых соответствует определенный адрес в ЗУ.

Блок индикации, построенный на двух светодиодах с управляющими транзисторными ключами, информирует абонента о режимах набора и записи номера.

Шунтирующее и импульсное реле имитируют действие контактов дискового номеронабирателя при посылке импульсов набора в абонентскую линию.

Блок питания преобразует напряжение сети переменного тока 220 В в постоянное напряжение 8,4 и 12,6 В для питания электронных схем и устройства индикации.

Основные технические данные приставки «Виза-32»:

Параметр Значение

Максимальное число:

программируемых абонентских номеров ..... 32

цифр в номере ................................................. 8

цифр в номере при его повторе нажатием

кнопки «Повтор» .............................................. 20

Длительность хранения запрограммированных номеров при отключении сети переменного тока, ч 300-1000

Мощность, потребляемая приставкой от сети переменного тока, Вт .................................................. 2

Средняя наработка приставки на отказ, ч, не менее 6000

Число срабатываний кнопок, не менее:

номеронабирателя ............................................. 300 ООО

«именных» .......................................................... 20 ООО

Габаритные размеры приставки, мм .................... 217x155x77

Масса, кг, не более ................................................. 1,3

§ 38. Директорские электронные коммутаторы КДЭ-40/4 и КДЭ-25/4

Коммутаторы КДЭ-40/4 и КДЭ-25/4 (рис. 94, а, 6) Московского завода «Промсвязь» предназначены для оперативной связи руководства учреждения или предприятия с подчиненными службами и подразделениями, коммутаторами вышестоящих организаций и абонентами АТС. Они существенно отличаются от других коммутаторов такого же назначения.

Коммутатор состоит из пульта размерами 107 х 240 х 244 мм, шкафа управления размерами 430 x494 x240 мм, телефонного аппарата секретаря, микрофона, гнездной колодки и 25 или 40 телефонных аппаратов. Коммутатор обеспечивает: включение 25 (40) местных двухпроводных линий с сопротивлением шлейфа до 1000 Ом и четырех двухпроводных соединительных линий к АТС или коммутаторам КД-36, КД-60, КД-120 и др., напряжением вызывного сигнала 60 В частотой 50 Гц, подключение аппарата секретаря.




а) 5)

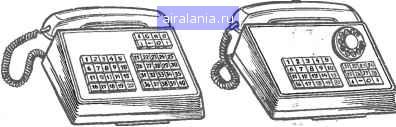

Рис. 94. Директорские электронные коммутаторы КДЭ-40/4 (а) и КДЭ-25/4 (б)

Шкад) управления АВоиенташ Ълок I

Комплект 1

Комплект 2

1 АВоненпккий Елок 12

Комплект 2i Комплект 2t V

I Абонентский блек 15

Комплект

секретаря

Блок соединительных линий

Комплект 1

Комплект 2

Комплект 3

Комплект Ч

Блок питания

Блок, offuteBu-зыВных устройств

<ео-

еязи

Пульт

Рис. 95. Структурная схема коммутатора КДЭ
