s) l+es

к реле РВА


KI1.A \IBfO Ш RI «y=T= РВА

RS R7\ RS

\PBP

R2\ VTi R3\\

\s>WMl-{WHy< nep h,

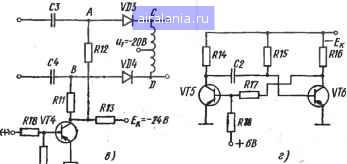

Рис. 96. Основные элементы схемы коммутатора КДЭ:

а-транзисторный ключ, 6-линейный триггер, е- электронный контакт, г-ждущий мультивибратор, д-мультивибратор в режиме автоколебаний, е-реле времени, ж-устройство громкоговорящей связи; ВМ-микрофон. Ус М-усилитель микрофона, Ус Пер- усилитель передачи, ЕУ-блок управления. Ус Пр-усилитель приема, ДС-дифференциальная система, Гр-громкоговоритель



световую и акустическую сигнализацию входящих вызовов, принудительное отключение абонентов и прекращение посылки вызова при нажатии кнопки общего отключения, одновременное подключение до трех телефонов, посылку вызывающему абоненту сигналов «Коммутатор свободен» (непрерывный тон) и «Коммутатор занят» (прерывистый тон), передачу вызовов на аппарат секретаря, громкоговорящую и телефонную связь с местными абонентами и телефонную связь по соединительным линиям.

Коммутация в коммутаторах осуществляется с помощью электронных элементов. Отличительной особенностью коммутаторов КДЭ-40/4 и КДЭ-25/4 по сравнению с другими коммутаторами является наличие сигнализации для вызывающего абонента, что освобождает его от затраты времени на ожидание ответа.

Структурная схема коммутатора представлена на рис. 95. Основными элементами схемы (рис. 96) являются: транзистор, работающий в режиме ключа; линейный триггер-основное устройство управления в электронном коммутаторе; электронный контакт-важнейший элемент разговорного тракта коммутатора; мультивибратор двух типов-ждущий и в режиме автоколебаний; реле времени, автоматически прекращающее вызов абонента в его отсутствие; устройство громкоговорящей связи; микрофонный усилитель, усилитель передачи; усилитель приема; выпрямитель.

Вызов абонента с коммутатора осуществляется нажатием и отпусканием соответствующей кнопки-лампы на пульте. Во время разговора руководитель пользуется динамическим микрофоном, громкоговорителем Гр или микротелефонной трубкой.

На лицевой стороне панели пульта размещены 25 (40) абонентских клавиш, четыре клавиши соединительных линий и по одной клавише: соединения с секретарем (Кн.СКР), отключения (Кн.О), общего подключения (Кн.ОП) и переключения входящих вызовов на секретаря (Кн.пер.СКР).

Внутри пульта размещены микрофонный усилитель, динамический громкоговоритель, плата телефонного аппарата и рычажный переключатель.

В шкафу управления помешены врубные блоки: абонентских комплектов (13 или 21), общевызывного устройства, устройства громкоговорящей связи, соединительных линии, выпрямителя.

Соединение шкафа с пультом осушествляется кабелем или непосредственно электрическим соединителем.

§ 39. Приставки автоматического набора номеров «Трель-1» и «Трель-2»

Приставки «Трель-1» и «Трель-2» (рис. 97) предназначены для работы с телефонными аппаратами общего применения при включении их в абонентские линии АТС; «Трель-2» отличается от «Трель-1» возможностью удвоения числа программируемых номеров телефонов.

Приставки обеспечивают программирование, хранение и последующий автоматический набор до 20 (40) семизначных номеров телефонов нажатием кнопок, комбинированный набор номеров с помощью кнопок приставки



и номеронабирателя телефонного аппарата при любом способе набора, повторный набор номера нажатием кнопки («Вызов»)

после отбоя АТС, громкозвучащий прием сигналов АТС и ответа вызываемого абонента, установление соединения без снетия микротелефонной трубки как с прослушиванием, так и без прослуншва-ния сигнала готовности АТС, индикацию состояний подключения к абонентской линии и окончания набора номера.


Рис. 97. Приставки автоматического набора номеров «Трель-1» («Трель-2»)

Электропитание приставки осуществляется от сети переменного тока напряжением 220 В.

Основные технические данные приставок «Трель-!» и «Трель-2»:

Параметр

Значение

Максимальное число программируемых номеров:

«Трель-1» ............................................................ 20

«Трель-2» ............................................................ 40

Максимальное число цифр в номере ................... 7

Длительность задержки начала набора номера

после нажатия любой из кнопок, с ................. 1,5+0,1

Длительность хранения запрограммированных номеров при отключении сети переменного тока не ограничена Мощность, потребляемая приставкой от сети переменного тока, Вт, не более............................... 8

Средняя наработка приставки на отказ, ч, не менее 4000

Габаритные размеры приставки, мм .................... 343 х 240 х 85

Масса, кг, не более ................................................. 2,3

Электрическая схема приставок содержит формирователь задающих импульсов, цифровую логическую схему, ЗУ, схемы индикации и коммутации, усилитель сигналов, блок питания.

Программирование абонентских номеров телефонов в ЗУ приставки производится прошивкой семи групп кольцевых ферритовых сердечников (по четыре в каждой группе) проводниками в соответствии с кодом цифр, входящих в данный номер.

§ 40. Автоответчик. Приставка дублирования сигнала вызова. Дополнительный звонок

Телефонный автоответчик городской типа АТГ настольного исполнения (рис. 98, а) предназначен для передачи вызывающему абоненту предварительно записанной информации и используется в качестве приставки к телефонному аппарату .

Телефонный автоответчик настольный типа ТОН (рис. 98, б) обеспечивает автоматический ответ абонентам и управление транзисторным
