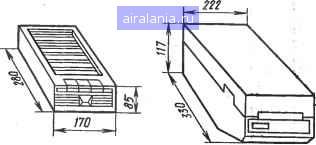

Главная -> Устранение линейных повреждений 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 [37] 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 ТА Земля- 127/2208 Земля 121/2208 Рис. 98. Телефонные автоответчики: а-городской АТГ, б-настольный ТОН магнитофоном, на который могут быть записаны двусторонние телефонные переговоры. Автоответчики изготовляют в корпусе из ударопрочного полистирола. Основные технические данные автоответчиков АТГ и ТОН приведены в табл. 26. Таблица 26. Технические данные автоответчиков АТГ и ТОН
Автоответчики обеспечивают: обычный телефонный разговор, автоматическую передачу предварительно записанных сообщений, запись сообщений, поступивших с линии, запись телефонных разговоров, прослушивание записанных сообщений, ручное подключение к линии и автоматическое отключение, контроль и сигнализацию работы ответчика ТОН. Приставка дублирования сигнала в ы з о в а (ПДСВ) предназначена для использования абонентами с большой потерей слуха, а также в случаях плохой сльпдимости сигнала вызова, осуществляемого звонком телефонного аппарата. Она обеспечивает подключение к телефонному аппарату, подачу напряжения 127/220 В от сети переменного тока на акустическое вызывное устройство или сигнальную лампу при поступлении сигнала вызова на телефонный аппарат, прекращение работы акустического устройства или сигнальной лашы при снятии микротелефонной трубки с аппарата. Приставку изготовляют :из сплава алюминия в брызгозащитном исполнении. Схема приставки представлена на рис. 99. Клеммы Л1, Л2 подключаются к телефонному аппарату, клеммы электропитания--к электросети 2201X21 Ъ, клеммы ВУ1, БУ2-к акустическому вызывному устройству, клеммы СЛ1, СЛ2-к сигнальной лампе. Основные технические данные приставки ПДСВ: Параметр Значение Электропитание от сети переменного тока напряжением, В ............. 127/220 Потребляемая мощность, Вт .............;................... Температура воздуха, °С от -40 до -1-50 220/1ЛВ Относительная влажность, %, не более .. 98 Габаритные размеры, мм: приставки ............... 160 X 91X 275 арматуры сигнальной лампы ............ 212x116x155 Масса, кг ........................ 3,8 т о- С 2т W PU2 Рис. 99. Схема приставки дублирования сигнала вызова Дополнительный звонок предназначен для подключения к телефонному аппарату в случаях, когда необходима слышимость вызьгеного сигнала АТС в другом помещении (соседней комнате, прихожей, кухне). Наибольшее распространение получили звонки Пермского телефонного завода и предприятий Болгарии (рис. 100, а, б). § 41. Аппаратура спаривания телефонов Спаривание телефонов ранее производилось блокираторами. С 1974 г. блокираторы сняты с производства, но еще эксплуатируются. Для спаривания телефонов в конце I960 г. стали использовать комплекты реле спаренных аппаратов (КСА) и станционные устройства спаривания телефонов (СУС), оборудование которых монтируется в залах АТС. Включение спаренных аппаратов в АЛ производится с помощью приставок диодного Рис. 100. Дополнительные звонки: а-Пермского телефонного завода, б-Болгарии разделения цепей АП-1 (диодно-тиратронные) и ПДТ-1, ПДТ-2, ПДТ-3 (диодно-транзисторные), которые устанавливаются вместо розеток. Схемы приставок ПДТ-2 и ПДТ-3 представлены на рис. 101. Технические данные приставок ПДТ-2 и ПДТ-3: Параметр Значение Уровень громкости звонка телефонного аппарата при подключении его через приставку и искусственную линию с затуханием 4,5 дБ и вызывном сигнале напряжением 80 В, дБ ........... 70 Условия окружающей среды: температура воздуха, "С ................................ от -10 до + 45 влажность воздуха при 25° С, %, не менее 90 Наработка на отказ, ч, не менее ......................... 10 ООО Габаритные размеры, мм ........................................ 61 х 42 х 22,5 Масса, кг, не более ................................................. 0,05 В качестве порогового элемента в приставке ПДТ-2 используют транзистор VT1, а в приставках ПДТ-3-транзисторы VT1 и VT2, соединенные по схеме составного транзистора. Используют транзисторы типа КТ605БМ, которые для приставки ПДТ-2 отбраковывают по статическому коэффициенту базы, а для приставок ПДТ-3-применяют без отбраковки Габаритные размеры приставки ПДТ-1 62x27,5 мм. Абонентская высокочастотная установка (АВУ) Уфимского завода «Промсвязь» предназначена для организации одного дополнительного высокочастот- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 [37] 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 0.0114 |
|
