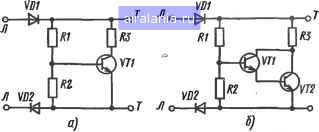

Рис. 101. Принципиальные схемы приставок диодного разделения цепей;

а-ПДТ-2, б~ПДГ-3

ного канала помимо канала тональной частоты (ТЧ) по АЛ с помощью частотного разделения. При этом канал ТЧ допускает спаренное включение аппаратов как обычная АЛ. Дополнительный канал организуется по двухполосной системе с использованием амплитудной модуляции и передачей несущей и боковых частот. От абонента к АТС-несущая частота 28 кГц, в обратном направлении-64 кГц.

В состав АВУ входят: высокочастотный и низкочастотный абонентские блоки (ВЧ-А и НЧ-А), блок станционных полукомплектов (БСПК) с десятью врубными комплектами ВЧ/НЧ-С, статив станционных полукомплектов (СПК) с размещением в нем до восьми блоков БСПК и блока батарей (ББ).

Блок НЧ-А круглой или шестигранной формы устанавливается у основного абонента вместо розетки, блок ВЧ-А-у второго абонента и предназначен для организации абонентской части дополнительного ВЧ-канала. Блок батарей (ББ) обеспечивает электропитание абонентского комплекта ВЧ-А при кратковременном пропадании напряжения сети.

Абонент 2

Абонент 1

Кросс АТС

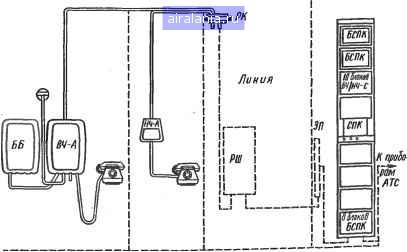

Рис. 102. Абонентская высокочастотная установка

к приборам АТС

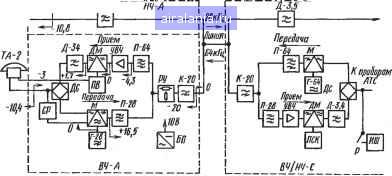

Рис. 103. Функциональная схема АВУ *

Статив станционных полукомплектов (СПК) монтируется в кроссе АТС.

Размещение оборудования на АВУ показано на рис. 102, функциональная схема АВУ-на рис. 103.

В отличие от спаренного включения телефонных аппаратов с помощью блокираторов и приставок диодного разделения пепей установка АВУ обеспечивает одновременное использование двух аппаратов, включенных в блоки НЧ-А и ВЧ-А.

§ 42. Повреждения в телефонной аппаратуре

Повреждения в телефонных аппаратах общего применения устраняются на месте заменой или регулировкой капсюлей, шнуров, номеронабирателя, контактных пружин и др. При повреждении конденсатора, трансформатора, монтажной платы аппарат ремонтируют в мастерских предприятий связи. Повреждения аппаратуры с использованием элементов электроники устраняют в специалюированных мастерских. Способы устранения повреждений приведены в табл. 27-36.

Таблица 27. Признаки, причины повреждений телефонных аппаратов АТС в способы их устравеввя

Признак

Причина

Способ устранения

Аппарат не работает-при снятии микротелефонной трубки не про-слушивается сигнал ответа АТС и продувание собственного микрофона. При подключении рабочего микро-

Нет контакта в пружинах рычажного переключателя

Обрыв или короткое замыкание в розетке или розеточ-ном шнуре

Разомкнуты контакты импульсных пружин номеронабирателя или обрыв в его шнуре

Отрегулировать и прочистить контакты рычажного переключателя

Исключить касание, обрыв или заменить розеточный шнур

Отрегулировать импульсные пружины или заменить номеронабиратель, проверить и исправить включение

Продолжение табл. 27

Признак

Причина

Способ устранения

телефона к клеммам линии слышен сигнал ответа АТС

Замкнуты шунтирующие контакты номеронабирателя

Обрыв линейной обмотки трансформатора

Неисправны микротелефонная трубка или ее шнур

Плохой контакт в клеммах или перемычке

Отрегулировать пружины шунтирующих контактов или заменить номеронабиратель

Заменить аппарат на время его ремонта в мастерской

Заменить или отрегулировать поврежденные детали либо заменить микротелефонную трубку или шнур

Подвернуть клеммные винты, вьшравить нли заменить перемычку

Прием (слышимость) отсутствует. Нас сльнпат хорошо

Обрыв в обмотке телефона

Обрыв в микротелефонном шнуре

Неправильно включен микротелефонный шнур

Замкнуты контакты номеронабирателя, шунтирующие телефон

Обрыв в обмотках трансформатора

Заменить телефонный капсюль

Исправить включение или заменить шнур

Включить шнур правильно

Отрегу.пировать пружины шунтирующих контактов или заменить номеронабиратель

Заменить аппарат для сдачи в ремонтную мастерскую

Уровень приема недостаточный. Нас слышат хорошо

Неисправен телефонный капсюль

Поврежден фриттер

Заменить телефонный капсюль

Заменить фриттер

Передача отсутствует. Мы слышим хорошо

Неисправен микрофонный капсюль

Неисправен микротелефонный шнур

Неправильно включен микротелефонный шнур

Зменить капсюль микрофона

Заменить микротелефонный шнур

Включить шнур правильно

Уровень передачи недостаточный

Неисправен микрофонный капсюль

Заменить микрофонный капсюль

Слышен треск в телефоне или прерывается разговор

Неисйравен телефонный или микрофонный капсюль

Разрегулировалась (ослабла) контактная пружина в микротелефонной трубке

Временное сообщение или обрыв жил в микротелефонном шнуре

Неисправна монтажная схема аппарата

Заменить телефонный или микрофонный капсюль

Отрегулировать контактную пружину

Заменить микротелефонный шнур

Заменить аппарат для сдачи в ремонтную мастерскую
