Продолжение табл. 35

Признак

Причина

Способ устранения

Набор программированных номеров происходит неправильно

Неисправен .jPAHh из диодов

Замыкание жил в печатной плате кодирования

Обрыв провода жгута

Заменить диод

Разъединить или заизолировать жилы

Прозвонить цепи на контакты соединителя, подключить провода

При однократном нажатии на кнопку номеронабирателя происходит набор более одной цифры

Неисправен электронный блок

Разрыв контакта при нажатии кнопки

Заменить электронный блок Заменять кнопку

После набора номера с кнопочного номеронабирателя не набирается номер с «именных» кнопок

Неисправен электронный блок

Проверить блок и при необходимости заменить его

Таблица 36. Признаки, причины простейших повреждений телефонного аппарата «Электроника Элетап-микро» и способы их устранения

Признак

Причина

Способ устранения

Отсутствует сигнал ответа АТС. При нажатии на кнопку номеронабирателя индикатор не загорается и набор номера не получается

Не включен аккумулятор

Номеронабиратель не приведен в исходное положение

Переключатель М установлен в положение 0

Включить аккумулятор, установив переключатель Р на основании телефонного аппарата в положение /

Привести номеронабиратель в исходное положение, одновременно нажав и опустив две кнопки (кроме «#»). Должен загореться индикатор. Затем нажать и отпустить кнопку «#» или рычажный переключатель аппарата

Установить переключатель М в положение /

Отсутствует сигнал ответа АТС. Номеронабиратель работает

Нарушена целостность соединительного шнура

Неисправен телефонный капсюль или микротелефонный шнур

Проверить целостность соединительного шнура и наличие контакта в присоединительной розетке. Восстановить целостность шнура

Заменить капсюль или шнур либо исправить включение

Не работает вызывное устройство

Не установлена перемычка на присоединительной колодке

Установить перемычку

Не проходит исходящий разговор (односторонняя слышимость)

Неисправен микрофонный капсюль или плохой контакт

Проверить включение и при необходимости заменить капсюль



1лава пятая

ТАКСОФОНЫ МЕСТНОЙ ТЕЛЕФОННОЙ СЕТИ § 43. Таксофон АМТ-69

Таксофон местной телефонной сети АМТ-69 (рис.. 104) Пермского телефонного завода изготовляют трех модификаций: АМТ-69/2, АМТ-69/5 и АМТ-69/15. Таксофон предназначен для установления платных соединений с абонентами местных телефонных сетей по сугцествующим тарифам в 2, 5 и 15 коп. за разовые соединения и переговоры, а также бесплатные соединения с выделенными городскими службами.

Таксофоны включаются в АТС машинной, декадно-шаговой, координатной, квазиэлектронной и электронной систем, обеспечивающих переполюсовку напряжения станционной батареи на проводах АЛ при ответе вызьшаемого абонента и работают при температуре воздуха от -40 до -1-50° С и относительной влажности до 95% при +25° С.

Таксофон АМТ-69/2 позволяет производить оплату одной монетой достоинством 2 коп. или двумя монетами по 1 коп, тариф 5 и 15 коп.- монетами того же достоинства.

Таксофоны АМТ-69 обеспечивают: пользование ими при оплате разговора монетой достоинством, указанным на монетоприемнике; бесплатное соединение со спецслужбами, имеющими двух- и трехзначную нумерацию; автоматическое кассирование монет при ответе вызываемого абонента; контроль монет по геометрическим размерам, массе и ферромагнитным свойствам сплава; возврат монет до ответа вызываемого абонента; подключение наружного вызывного устройства (звонка) для получения входящего вызова и бесплатный разговор с вызывающим абонентом; включение выносного устройства тревожной сигнализации, работающего по принципу разрьша цепи и приводимого в действие при отрыве таксофона от стены или обрьше шнура микротелефонной трубки.



Рис. 104. Таксофон АМТ-69

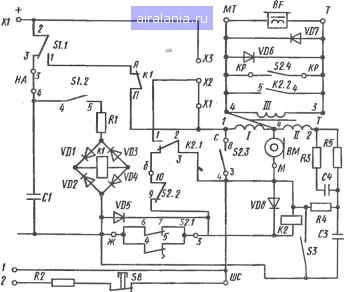

Рис. 105. Принципиальная электрическая схема таксофона АМТ-69

Принципиальная электрическая схема таксофона АМТ-69 представлена на рис. 105. Коммутационно-вызывная часть схемы содержит: контакты рычажного переключателя S1.1, S1.2; электромагнитное блокировочное устройство, состоящее из поляризованного реле К1 с контактами Я-Я, диодного выпрямительного моста VDJ-VD4 и резистора Rl; контакты номеронабирателя S2.1 - S2.4; электромагнит кассирования К2 с контактами К2.1, К2.2; монетный контакт S3, выполненный на герконе КЭМ-6; диоды VD5-VD8; конденсатор С1; клеммы XJ - ХЗ для установки перемычки.

Разговорная противоместная мостовая схема таксофона смонтирована на трансформаторе Т, телефоне BF с капсюлем ТК-67-У, микрофоне ВМ с капсюлем МК-16-У, балансном контуре R3-R5, С2, СЗ и амплитудном ограничителе уровня сигнала VD6, VD7 на телефоне.

Схема тревожной сигнализации образована последовательно соединенными контактами кнопки SB, резистором R2 и двумя жилами микротелефонного шнура, соединенными между собой.

Электрические цепи таксофона:

питания в исходной полярности напряжения (до ответа абонента)-плюс,

ВМ 2-3K2.1,10-9S2.2 5-4S2.1

X1,2-1S1.1, Я-ПК1, 1 -4Т.

4--2Т, R5, R4 Х2, минус;

набора номера-X1.2-1S1.1, Я-ПК1. 8-3S2.3, 5-4S2.1, Х2;

VD8 7-6S2.r

2-ЗК.2.1, 10-9S2.2

питания схемы в разговорном состоянии-плюс, Х2, S3

4-IT, П-ЯК1, 1-2S1.1, XI, минус.
