?000

50, 200 , 300 200 500 Ж 300 ,2П 50

1ГГТ-1 тт тт

	Ъоо 500 JFOO 500	20о\ .	то WT
	и> .1 . э ------

Марка Ччу

200 , 500		200,

Ь с	!> i

Рис. 115. Траверсы:

а-стальная, телефонная, восьмиштырная, б-деревянная, телефонная, восьмиштырная, в-стальная, телефонная, четырехштырная, г-штырь ШТ, д- подвесной крюк для деревянных и стальных траверс

Деревянные траверсы для линий МТС изготовляют из дуба, сосны, лиственницы, ели и кедра. Размер деревянной восьмиштырной траверсы 2500x 100x80 мм.

При скрещивании цепей проводов, подвешенных на крюках, используют стальные Г-образиые кронштейны типа КС-4/5 для проводов диаметром

Таблица 51. Характеристика стальных, крюков

Тип крюка		изолятора	Размеры крюки (длина X высота х X диаметр), мм	Масса крюка, кг
КН-12	ТФ-12,	РФО-12	130 x 80x12	0,21
КН-16	ТФ-16,	РФО-16	ПОхПОх 16	0,50
KH-I8	ТФ-20		210x150x18	0,85
КН-20	ТФ-20		210x150x20	1,05

Таблица 52. Характеристика штырей

Тип штыря	Тип изолятора		Размеры штыря, мм		Масса штыря, кг
			длина	диаметр
ШТ-12С ШТ-16С ШТ-20С	ТФ-12, РФО-12 ТФ-16, РФО-16 ТФ-20		100 128 148	12 16 16	0,102 0,203 0,279
ШТ-12Д ШТ-16Д ШТ-20Д	ТФ-12, РФО-12 ТФ-16, РФО-16 ТФ-20 лица 53. Характеристи*		184 214 234 :а стальных	12 16 16 траверс ГТ(	0,200 0,342 0,416
Тип траверсы		Тип линии	Размеры траверс, мм		Масса, кг
			длина	сечение
Восьмиштырная: ТС-8Н ТС-8У Четырехштырная: ТС-4Н ТС-4У		О, Н У о, н у	2000 2000 1000 1000	45 x 45 x5 50x50x6 40 x 40 x4 40 x 40 x5	8,876 11,075 3,780 4,330

Таблица 54. Характеристика стальных траверс МТС и PC

Тип траверсы	Тип линий	Размеры траверс, мм		Масса, кг
Тип траверсы	Тип линий	длина	сечение	Масса, кг
Восьмиштырная	о, н У, ОУ	2400 2400	50x50x5 63x63x6	8,8 13,7
Четырехштырная	о, н у, ОУ	1000 1000	40 X 40 х 5 50x50x5	2,9 3,8
Двухштырная	о, н у, ОУ	600 600	40 x 40 x5 50x50x5



			in Г

тг[п---сфт

55-70



1 L JJI

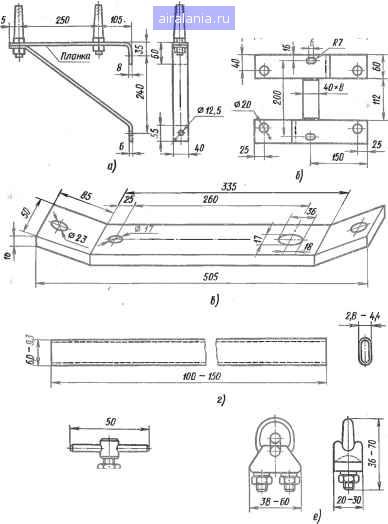

Рис. 116. Детали воздушных линий:

а-кронштейн КС-4/5, б-односторонняя накладка НД, в-двусторонняя накладка, г-медная трубка для соединения проводов, д-контрольный сжим, е-зажим для стальных канатов, ж-двухболтовый зажим
