Продолжение табл. 58

Группа

Характеристика грунта и пород

Средняя объемная масса, кг/м

Мелкая галька (гравий) размером до 20 мм

Мягкая глина (тяжелая, жирная) с примесями гальки, щебня

Грунт растительного слоя с корнями, строительным мусором

Лёсс (влажный и сухой) с примесью гравия и гальки

Песок естественной влажности с примесью гравия до 40%

Слежавшийся суглинок с примесью до 10% объема гравия

Чернозем и каштановый грунт Слежавшийся и металлургический шлак Средний гравий размером до 40 мм

1000-1900

Плотный лёсс

Слежавшийся суглинок с примесью булыг Строительный мусор

Мелкий, средний и крупный гравий размером до 150 мм и с примесью булыг массой до 10 кг

1800-1950

IV Твердая карбонная, кембрийская глина Дресва Гипс

Отвердевший лёсс 1500-2100

Морена с содержанием до 30% объема валунов массой до 50 кг

Металлургический, невыветрившийся шлак

Для рытья ям применяют бурильно-крановые машины, отбойные молотки, бурофрезы и лопаты.

Формы и расположение ям на трассе показаны на рис. 119, а их размеры II и>оина закопки опор, подпор и отбойных тумб приведены в табл. 59-61.

Таблица 59. Размеры ям, отрываемых ручным способом для опор, подпор и отбойных тумб

Примечание. Размер г-2/3 глубины ямы; д-по типу лежня.

Кв1емная

Отечная

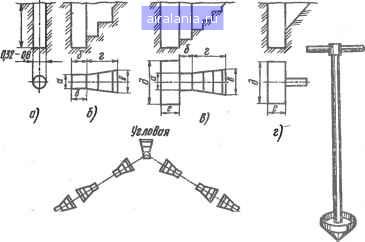

Рис. 119- Формы ям для установки столбов, их расположение на трассе и инструменты для рытья:

а-одинарной, отрытой бурильной машиной или бурофрезом, б-то же, отрытой вручную, е-для подпоры, г-для оттяжки, д-расположение ям для угловых, промежуточных, кабельных и оконечных опор, е-бурофрез и ковш

Таблица 60. Размер заглубления опор и приставок

Таблица 61. Глубина закопки подпор и отбойных тумб

§ 50. Оснастка опор

Деревянные опоры оснащают крюками и траверсами, а железобетонные - траверсами (рис. 120).

Перед оснасткой деревянных опор заготовленные бревна отпиливают до установленной длины, очищают от коры и луба, затесывают их вершины, просверливают отверстия для крюков или устраивают врубки для траверс (рис. 121, а-ж). Эти работы выполняют на специально выделенной площадке. Последующее ввертывание крюков, пришивку траверс, насадку изоляторов и крепление другой арматуры производят в местах установки опор, у вырытых ям.

Крюки ввертывают в просверленные по шаблону отверстия с применением стального ключа. Стальные траверсы крепят к деревянным опорам двумя шурупами с шестигранной головкой, а подкосы -одним таким же шурупом. К железобетонным опорам траверсы крепят стальными планками размером 40 X 40 X 5 мм с двумя болтами диаметром 16 мм.

В зависимости от местности прохождения линии траверсы размещают в соответствии с рис. 122, д-г.

Насадку изоляторов производят с применением прядей просмоленной пеньки (каболки) вручную или специальным ключом, либо с помощью полиэтиленовых колпачков (рис. 123, а, б).

Рис. 120. Оснастка деревянных опор крюками и траверсами (а, б)

и железобетонной опоры траверсами (в): /-опора, 2-подкос, i-траверса, 4-шурупы с шестшранной головкой, 5-болт, 6-планка
