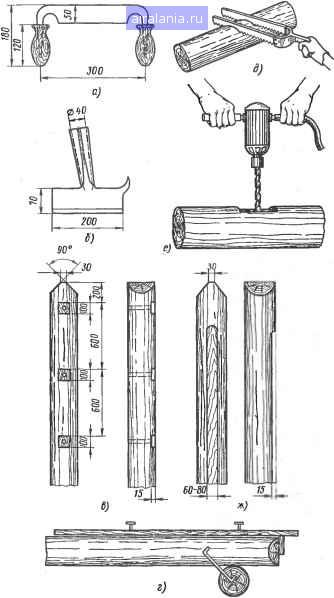

Рис. 121. Обработка деревянных столбов и применяе1а.1е инструменты:

а -струг, б-окорочная лопата, в-устройство врубок для траверс, г-разметка отверстий по шаблону, д-запиловка выемок для траверс, е-сверление отверстий, ж-затесывание площадки для стальных

траверс




э в

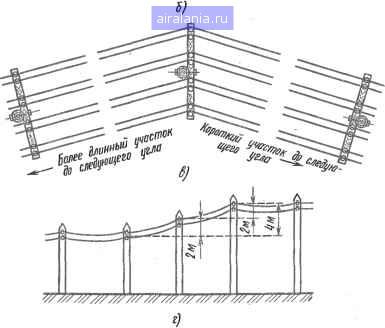

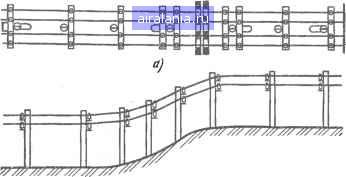

Рис. 122. Размещение траверс на опорах:

а-прямолинейных участков линии, 6-склонов трассы, в-при поворотах (угловые и смежные) г-допустимые повышения точек крепления проводов

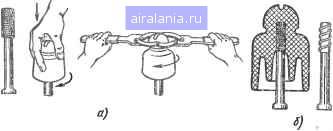

Рис. 123. Насадка изоляторов: а-с помощью каболки (рукой и ключом), б с помощью полиэтиленового колпачка

Все кабельные, оконечные, угловые, переходные и другие сложные опопы оборудуют мотшеотводами из стальной проволоки диаметром 4-5 мм. Проволоку прибивают к опоре стальными скобами через каждые 300 мм. Конец ее у комля зарьтаюг в грунт.

§ 51. Консервация столбов

Для предотвращения загнивания деревянные столбы, приставки, подпоры, траверсы и другие устройства пропитывают (консервируют) масляными и водораствори1а>пми противогнилостными антисептиками. К первым относятся




3 f

Рис. 124. Пропитка столбов бандажным способом:

I-торцевая подкладка, 2-печная проволока, i-битум, 4-толевые гвозди, 5-толь (рубероид, гидроизол), б-упорная доска, 7-яма, 8-подставка
