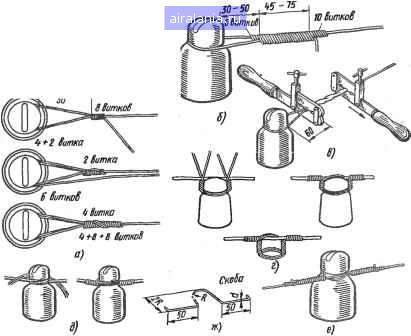

Рис. 132. Вязка проводов на изоляторах:

а-диаметром 1,2-2,0 мм на оконечных опорах, б-стальных диаметром 2,5-5,0 мм на оконечных опорах, в-из цветных металлов на оконечных опорах, г-на промежуточных опорах, д-на угловых опорах, е-на опорах удлиненных пролетов,

ж-проволочный хомут

линии, проведенной между двумя точками крепления проводов на изоляторах соседних столбов, до самой низкой точки его провеса. Стрелу провеса определяют по табл. 67.

Для уменьшения взаимного индуктивного влияния цепей, а также для их защиты от внешних влияний (линии электропередачи, радиовещания, атмосферного электричества и т п.) осуществляют скрещивание проводов, которое заключается в систематической взаимной перемене мест размещения проводов на опорах (рис. 134). Скрещивание производят по секциям, т. е. участкам, в которых укладывается их полный цикл, по строго разработанной системе. Каждая секция делится на равные участки (отрезки), называемые элементами скрещивания (два пролета столбовой линии). За основную секцию принята 128-я элементная секция.

Пересечение контактных сетей электротранспорта вьшолняют подземными кабелями. Однако если число проводов линии МТС не превышает 16, а линий СТС, ГТС и PC-8, допускается устройство воздушных пересечений. Пролет пересечения не должен превышать 100 м для линий типа О, 75 м-для линий типа Н, 60 м-для линий типа У и 40 м-для линии типа ОУ. На опорах пересекаемого пролета устраивают двойное крепление проводов (рис. 135, а, б).

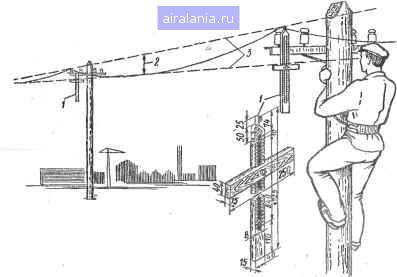

Рис. 133. Определение стрелы провеса провода: 1-рейка, 2-стрела провеса, 3-воображаемые ливив

Таблица 67. Стрелы провеса проводов на столбовых линиях

Температура воздуха, "С

-30 -25 -20 -15 -10 -5 О + 5 + 10 + 15 +20 + 25 +30

Стрела провеса, см, при д-пине пролета, м

62,5

83,3

для проводов д15аметром, мм

23 25 27 28 30 32 35 37 39 43 47 51 55

Примечания: I. Для яругах типов проводов и температур «f "jl™

таблицы. 2. Регулировку проводов можно также определять по их тяжению с помощью динамометра по специальным таблицам.

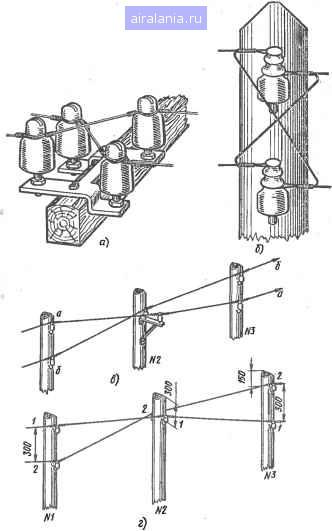

Рис. 134. Скрещивание проводов:

а-на накладке, б-на трехшейковых изоляторах, в-на Г-образном кронштейне, г-в пролете

Ввод проводов в здания может осуществляться воздушным, кабельным или смешанным способом.

При пересечении широких водных преград устраивают мачтовые переходы. Для этого сооружают мачты общей высотой 15,2-51,8 м из сосновых, еловых или лиственничных бревен длиной 7,5-11,0 м. Мачту укрепляют оттяжками, размещаемыми в несколько ярусов.
