Продолжение табл. 70

Температура

воздуха в тени, °С

Стрела провеса, см, при длине пролета, м

Температура .•- воздуха в тени, °С

Стрела провеса, см, при длине пролета, м

+ 25

+ 30

Оконечную заделку и сращивание проводов на стоечных линиях выполняют так же, как и на столбовых линиях.

Цепи наиболее удаленных установок размещают на верхних траверсах. При ответвлении проводов со стоек СПТ-10 и СПТ-6 под углом менее 45° к направлению траверсы на ее конце крепят отходную планку.

Для обеспечения свободного и безопасного подхода к стойкам на крышах устраивают выходные люки, подвешивают стальную оцинкованную проволоку диаметром 5 мм, прокладывают деревянный трап и устраивают рабочую площадку. Оборудование подхода к стойкам определяется местными условиями (рис. 140).

На линиях радиотрансляционных сетей применяют стойки PC-I, РС-П и PC-III длиной ствола 1300-4200 мм с одной, двумя или тремя траверсами. Максимальная длина пролетов на линиях PC составляет: для линий типов О-80--150 м, Н -40-125 м, У -30-100 м и ОУ -35-80 м.

При числе проводов стоечной линии ГТС до восьми допускается воздушное пересечение электрических линий до 1 кВ с двойным креплением.

Глава седьмая АБОНЕНТСКИЕ ПУНКТЫ

§ 56. Оборудонание абонентских пунктов

Оборудование абонентских пунктов состоит из абонентской проводки, телефонных аппаратов, розеток, диодных приставок, дополнительных приборов (добавочных звонков, усилителей приема, световой сигнализации и др.), абонентских комплектов АВУ, блокираторов, абонентских защитных устройств (АЗУ). Абонентские пушсты оборудуют от кабельного и воздушного вводов (рис. 141) с прокладкой абонентского провода от распределительной коробки 10x2 или кабельного ящика (стойки, вводных крюков).

Для абонентской проводки применяют однопарные телефонные распределительные провода типа ТРП или ТРВ с полиэтиленовой или поливинилхлоридной изоляцией и медными жилами диаметром 0,5 мм.

Трасса прокладки проводов 1x2 должна удовлетворять следующим требованиям: быть наикратчайшей и по возможности прямолинейной; проходить по местам, доступным для обслуживания в любое время; внутри помещений проходить по стенам на высоте 2,3-3 м от пола и не менее




t50 J50 г

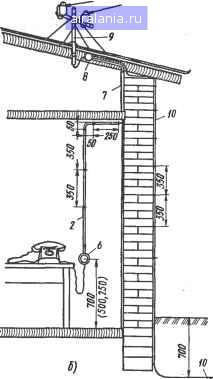

Рис. 141. Абонентские пушс-ты на кабельном (о) и воздушном (б) вводах:

/-настенный телефонный аппарат, 2-провод 1x2, 3-электрический провод, 4-коробка 10x2, J-радиопроводка, 6- розетка настольного телефонного аппарата, 7-защитный желоб, S-АЗУ, 9-стойка СПТ-1, 10-заземление (стальная проволока диаметром 4-5 мм)



0,05 м от потолка (допускается прокладка провода по плинтусам с согласия абонента); по наружным стенам-под карнизами на высоте 2,5-3 м; в вер-тшсальном направлении-строго отвесно; при наличии скрытой проводки, съемных карнизов, плинтусов и т. п. проходить в этих устройствах; при пересечении кабелей большой емкости-поверх их или в отдельных случаях в проштробленной под ними бороздке.

При горизонтальной прокладке провод 1 х 2 крепят гвоздями через каждые 250 мм, а при вертикальной-через каждые 350 мм. При прокладке проводов 1x2 по мраморным, изразцовым, кафельным плитам их крепление должно осуществляться специальными скрепами на клее БМК-5 или др.

При включении в распределительные коробки 10x2 концы проводов, проложенные с левой стороны, присоединяют к клеммам 2,7,1,6,0 и 5, а проложенные с правой стороны,-к клеммам 2,7,3,8,4 и 9 последовательно. В клеммы 2 и 7 можно включать провода 1x2 с любой стороны.

Ниже приведена высота установки телефонных аппаратов и других устройств на расстоянии от пола, мм:

Стенных аппаратов ................................... 1400 до верхнего винта

крепления

Розеток настольных аппаратов .............. 250, 500 или 700

Диодных приставок и штепсельных

розеток .................................................... 250, 500 иди 700

Блоков АВУ .............................................. 700

Дополнительных звонков и блокираторов............................................................... 2200

Не допускается установка аппаратуры вблизи отопительных систем, у входных дверей, в неосвещенных местах, на подоконниках и под ними,

191-16-е



Рис. 142. Включение проводов 1x2:

-в настенный -подрозетник,

шнур аппарата, 7-основание наЬтенного аппарата
