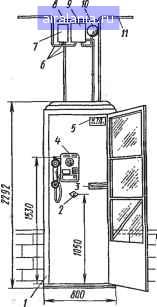

Рис. 143. Таксофонный пункт в уличной кабине:

/-кабина, 2-крючок для сумки посетителя, 5-полочка для записей, 4-таксофон, J-нумерационная пластина, 6-кабель ВРГ, 7-понижающий трансформатор, 8-металлический козырек, 9-тревожная сигнализация, 10-звонок, 11 - провод 1 X 2

В местах повышенного шума, возможных механических повреждений, повышенной влажности. Включение проводов 1 х 2 осуществляют в соответствии с рис. 142.

§ 57. Оборудование абонентских пунктов таксофонов

Таксофонные абонентские пункты оборудуют в кабинах или полукабинах и открыто на стене (рис. 143). При установке кабины на некотором удалении от здания ввод в нее осуществляют подземным способом.

Технические данные таксофонных кабин приведены в табл. 71.

Таблица 71. Технические данные таксофонных кабин и полукабин

Тип, завод, место изготовления

Габаритные размеры, мм

Мас-

наружные

внутренние

са, кг

КТ-4М («Промсвязы>, Ахтырка)

2035x757x755

1850x720x720

КМ («Промсвязы>, Ахтырка)

2370x800x800

1800x720x720

КМ («Сварз», Москва)

2Жх 860x832

1990x800x800

КТ-1А (КМЗ, Москва)

2415x900x952

2030x750x840

КТ-А («ВИЛС», Москва)

2401 x855x750

2010 x 800 x 800

СП («ВИЛС», Москва)

2112x1396x886

2090 x 800 x 610

ПКТ-2А (КМЗ, Москва)

2094x 1531x805

1902x655x709

ПКТ-1А (КМЗ, Москва)

964x703x805

950x655x709

Деревянная, павильонная («Пром-

2100 x 800 x 800

1900x750x750

связь» Талдом)



Глава восьмая

ЗАЩИТА ЛИНЕЙНЫХ СООРУЖЕНИЙ ОТ ОПАСНЫХ И МЕШАЮЩИХ НАПРЯЖЕНИЙ И ТОКОВ

§ 58. Источники опасных и мешающих напряжений и токов

Источниками опасных и мешающих напряжений и токов для воздушных и кабельных лш1ий связи являются: атмосферное электричество, линии электропередачи, контактные сети электрифицированных железных дорог и передающие радиостанции.

Электромагнитные влияния, вызывающие нарушение нормальной работы связи (посторонние шумы, фоны, искажение передач), называются мешающими. Влияния, ведущие к разрушению или повреждению аппаратуры и сооружений связи, а также создающие опасность для обслуживающего персонала и абонентов, называются опасными.

Для предохранения сооружений связи от опасных и мешающих влияний применяют специальные меры защиты: молш1еотводы, разрядники, дренажные катушки, разделительные трансформаторы, АЗУ и др., а также обеспечивают строгое соблюдение установленных габаритов между электрическими линиями и линиями связи.

Расстояния по вертикали от проводов ВЛ до пересекаемых проводов ЛС и PC в нормальном режиме ВЛ и при обрыве проводов в смежных пролетах ВЛ должно быть не менее приведенных в табл. 72.

Т а б л и ц а 72. Наименьшее расстояние по вертикали от проводов ВЛ до проводов ЛС и- PC

Расчетный режим

Расстояния, м, при

напряжении ВЛ, кВ

до 10

Нормальный:

ВЛ на деревянных

опорах при наличии

грозозащитных уст-

ройств, а также ВЛ

на металлических и

железобетонных опо-

ВЛ на деревянных

опорах при отсутст-

вии грозозащитных

устройств

При обрыве проводов ВЛ

в смежных пролетах с под-

весной изоляцией

Допустимые сближения (расстояния) между линиями связи, высоковольтными линиями и контактными проводами электрифицированных железных дорог приведены ниже.



Наименьшая ширина параллельного сближения воздушных линий ЛС или PC и ВЛ с изолированной нейтралью:

6,6 10 25 35 17 22 36 43

Допустимая ширина параллельного сближения между ЛС и контактным проводом электротранспорта постоянного тока:

Напряжение ВЛ, кВ ................ 3,3

Наименьшая допустимая ширина сближения, м .................. 10

Напряжение контактного провода, В ... 600 1500 3300 Наименьшая допустимая ширина сближения, м ..................................................... 10 20 60

§ 59. Защита линий связи от опасных и мешающих напряжений и токов

Заидита линий связи от опасных напряжений и токов должна производиться в соответствии с действующим ГОСТом.

Сопротивление заземлений зависит от конструкции заземляющего устройства, удельного сопротивления грунта, числа проводов, типа устройств и должно соответствовать данным, приведенным в табл. 73-75.

Таблица 73. Нормы сопротивления заземлений

Заземляющее устройство

Значение сопротивления заземлений. Ом, при удельном сопротивлении земли, Ом-м

До 100

101-300

301-500

Более 500

АЗУ, молниеотвод, корпус и вторич-

ная обмотка трансформатора

Кабельный ящик

Значения сопротивлений заземления разрядников кабельных ящиков при устройстве подводных кабельных переходов приведены ниже:

Удельное сопротивле- До 50 ние грунта. Ом м ... (чернозем, торф)

Сопротивление заземления. Ом, не более 5

51 - 100 101-300 301-500 501 - 1000 (глина, (супесок) (песок) (каменистый суглинок) грунт)

Таблица 74. Длина проволоки, укладываемой в землю при устройстве молниеотводов

Тип грунта

Сопротивление грунта. Ом см

Для заземлений сопротивлением. Ом

длина одного провода, м

число прово-лов

общая длина проводов, м

длина одного провода, м

число проводов

общая длина проводов, м

Болото

2 10

Чернозем

5 103

Глина
