Глава девятая

УСТРАНЕНИЕ ПОВРЕЖДЕНИЙ В ЛИНЕЙНЫХ СООРУЖЕНИЯХ АБОНЕНТСКИХ УСТРОЙСТВ

§ 60. Общие сведения

Заявки о повреждениях поступают в бюро ремонта РАТС или ,ЦБР. При поступлении заявки выясняется вид повреждения и производится проверка с испытательно-измерительного стола в сторону линии (абонента) и в сторону оборудования АТС. Заявки о повреждениях, результаты измерений и сведения об устранении повреждений фиксируются в соответствуюгцей технической документации.

При повреждении в сторону линии заявка передается участковому электромонтеру связи для принятия мер. Наиболее распространенными повреждениями являются:

«обрыв»-разъединение одного или обоих проводов линии (жил кабеля, провода, шнура, контактов аппарата и др.);

«короткое»-соединение между собой двух проводов одной линии (цепи) в кабеле, проводах ТРП, ЛТВ и др., на ВЛ, в аппаратуре и т. д.;

«сообщение»-соединение одного или обоих проводов с одним или несколькими проводами других соседних линий (цепей);

«земля»-заземление одного или обоих проводов линии, соединение с заземленными деталями сооружений (винтов, угольных пластин, жил кабеля и т. п.).

Поврежденный участок абонентской линии определяют с помощью рабочей микротелефонной трубки, в которой микрофон и телефон соединены последовательно или параллельно с двухжильным окончанием (жилами).

Повреждение от кросса АТС до распределительного шкафа выявляют с измерительного стола бюро ремонта или непосредственно от зашж-ных полос кросса. Повреждения от распределительного шкафа до распределительной коробки (кабельного яоджа) и в сторону телефонного аппарата определяют с помощью микротелефонной трубки (рабочей) в соответствии с рис. 145

Повреждения телефонных связей подразделяются на аппаратные, линейно-абонентские, кабельные и станционно-абонентские. В документации учета повреждений приняты определенные условные обозначения, например:

НО-повреждение не обнаружено;

Л-повреждение на линии или в аппарате; Л-2-в распределительном шкафу (шнур, контактный винт); Л-3- в комнатной проводке, Л-5-в кабельном ящике;

А-повреждения в аппарате: А-8-в микрофоне; А-9-в телефоне; А-12 - в звонке; А-13 - в номеронабирателе; А-14,2-в штепсельной, безоб-рьшной розетке и т. п.;

К-повреждение в кабеле;

С-повреждение на станции.

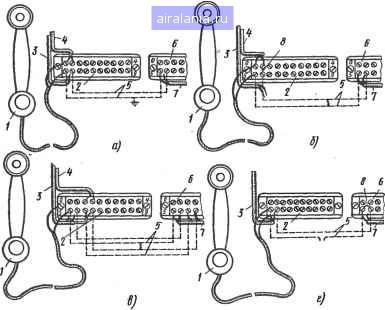

Рис. 145. Определение повреждений с помощью рабочего микротелефона:

а-«земля», б-«короткое», е-«сообщение», г-«обрыв»; /-рабочая микротелефонная трубка, 2-плинт распределительного бокса, 3-кроссировочный провод поврежденной линии, 4 -кроссировочный провод действующей линии, 5-жилы кабеля, 6-плинт распределительной коробки, 7-провод 1x2 абонентской линии, 8-перемычка

§ 61. Устранение линейных повреждений в устройствах связи

Основные виды линейных повреждений и способы их устранения приведены в табл. 78.

Таблица 78. Основные виды линейных повреждений и способы их устранения

Причина

Способ устранения

В комнатной проводке

кОбрыв»

Обрыв провода 1x2

Обрыв жилы провода 1x2 в месте включения в клемму аппарата, розетки, коробки 10x2, блокиратора и др.

Заменить провод 1x2 от телефонного аппарата до распределительной коробки (кабельного ящика, АЗУ)

Правильно заделать конец провода 1x2, используя запас



Продолжение табл. 78

Причина

Способ устранения

«Короткое»

«Земля»

«Сообщение»

Постороннее напряжение в проводе 1x2. Прослушивается радио

Неплотный контакт (зажим) в месте включения жил провода 1 х 2 в клеммы аппаратуры и оконечных устройств

Перебита одна жила провода 1x2 крепежным гвоздем

Закорачивание жил провода 1 х 2 крепежным гвоздем

Касание концами жил провода 1x2 соседних винтов или клемм в аппарате, розетке, коробке 10x2 и др.

Касание крепящими гвоздями жил провода и влажной стены или арматуры на различных участках линии

Неправильное сращивание провода 1x2, наличие оголенных жил в пайке

Касание крепежным гвоздем одной жилы провода 1 х 2 и влажной стены или металлической арматуры, труб и других устройств, соединенных с землей

Касание оголенной жилы провода 1x2 водопроводной, канализационной, газовой и других труб или металлических конструкций

Касание концом жилы провода 1x2 заземленных деталей коробки 10x2, АЗУ, блокиратора и др.

Сообщение оголенных жил проводов 1 х 2, проложенных под общими скрепами, в металлических трубах и т. п.

Касание крепежного гвоздя жилы провода 1 х 2, электро- или радиопроводки, проложенной скрытым способом

Касание оголенных жил провода 1 х 2 и оголенных жил радиопроводки, проложенной в общих нишах, трубах и других устройствах

Касание оголенных жил провода 1 X 2 и металлического корпуса или дверцы шкафа на лестничной клетке

Довернуть клеммный винт

Заменить абонентскую проводку

Удалить гвоздь, заизолировать провод и укрепить его

Удалить излишек жилы или выправить включение

Удалить гвоздь, просушить, заизолировать и укрепить провод 1x2 или заменить проводку

Заменить проводку

Удалить гвозць, просушить, заизолировать и укрепить провод 1x2

Заизолировать провод 1x2

Удалить излишек жилы или исправить включение

Заизолировать оголенные места или заменить провода

Удалить гвоздь, заизолировать и укрепить провод 1x2

Заизолировать провод 1x2

Заизолировать провод 1 х 2. Сообщить эксплуатационной организации «Горэнерго» о наличии напряжения на корпусе металлического шкафа
