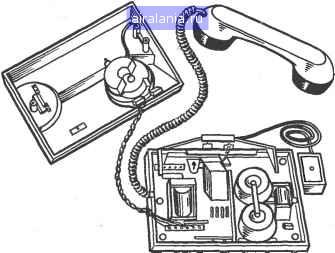

Рис. 18. Корпус и основание телефонного аппарата с размещенными деталями

аппаратов дополнительно делают акустические прорези различной формы для лучшей слышимости вызывного сигнала. Для устойчивого положения и предотвращения скольжения аппарата при наборе номера снизу основания укрепляют резиновые ножки. Размеры корпусов и оснований телефонных аппаратов приведены в табл. 8.

Таблица 8. Размеры корпусов и оснований телефонных аппаратов

Тип аппарата

Габаритные размеры (длина х ширина х высота), мм

корпуса

основания

ТА-72М-5

ТА-1131 «Лана»

ТА-1165 «Стелла»

ТА-1173 «Ретро»

ТА-1146 «Спектр»

ТА-1152

Бс-23

Ес-2300

ТА-600

ТА-620 (кнопочный) «Тюльпан»

«Тюльпан» (кнопочный)

ТА-900

«Телур-20Ь>

150х 193x75

211x117x67

0153x95

143x180x96

192x 172x73

195x 177x55

200 X 180x80

170x210x30

180x150x65

180x150x65

170 x 204 x 40

170 x 204 x 40

190x175x43

227x155x40

145x189x22

210x111x17

0150x21

162 X 190 x 20"

185 X 165x25

190x170x20

200x180x25

170x210x35

170х142х 15

170x142x15

170 x 204 x 22

170x204x22

190x175x23

227x155x33

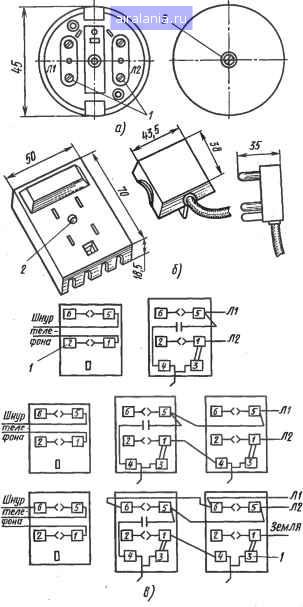

Рис. 19. Телефонные розетки:

о-РТ-2 (корпус и крышка), б-штепсельная (розетка и штепсель), в-схемы включения одной и двух штепсельных розеток по двух- и трехпроводной схемам; /-контактные винты с клеммами, 2-невьшадающий винт крепления крышки

Розетки служат для соединения токопроводящих жил розеточного ишура телефонного аппарата с проводом абонентской линии. К отечественным аппаратам поставляют круглые розетки типа РТ-2, РТ-4 и РТ-5 (дйух-, четырех- и пятиконтактные) для подключения линии АТС, дополнительных аппаратов и приборов (рис. 19, о). В последние годы широкое распространение получили штепсельные розетки (рис. 19,6), позволяющие абоненту отключать аппарат, вынимая штепсель, а также переносить и включать аппарат в розетку, установленную в другом помещении (комнате).

Отечественные штепсельные розетки состоят из корпуса размером 70x50x31 мм и штепселя с пятью гнездами размером 38x43,5x35 мм и пятью штифтами. В корпусе розетки смонтированы две пары контактных пружин для подключения линии и одна пара для включения конденсатора. Штепсель и.меег четыре плоских контактных стержня для присоединения шнура телефонного аппарата и один пластикатовый стержень для отключения цепи конденсатора.

Розетки могут поставляться с конденсатором и без него. При использовании одной розетки в ней обязательно должен быть конденсатор, а при включении нескольких розеток конденсатор должен быть только в одной из них.

При вынимании штепселя из розетки конденсатор всегда остается подключенным к линии, что позволяет проверить целостность линии от АТС- В момент, когда вставляется штепсель, изоляционный штифт разъединяет контактные пружины розетки и отключает конденсатор.

Сопротивление изоляции розеток должно быть не менее 200 МОм; электрическая прочность изоляции 500 В при частоте тока 50 Гц в течение 1 мин; сопротивление контактов не более 0,03 Ом; контактное давление не менее 1,47 Н.

Розетки изготовляют из того же материала, что и аппараты. Розетки зарубежных аппаратов принципиально не отличаются от отечественных розеток.

§ 15. Телефонные шнуры

Телефонные шнуры используют для присоединения к аппарату микротелефонной трубки, розетки и номеронабирателя. Шнуры изготовляются гибкими и в зависимости от назначения могут иметь токопроводящие жилы из нескольких тонких проволок или мишурных нитей. На концах токопроводящих жил закрепляются плотно обжимающие их металлические наконечники (рис. 20).

Наибольшее распространение получили телефонный шнур (ШТ) для подключения микротелефонной трубки и розетки аппарата, морозостойкий (ШТМ) для таксофонов, номеронабирателя с поливинилхлоридной изоляцией (АТСНВ), спиральный (ШТС) для микротелефонных трубок и розеточный (ШТР) для розеток.

Токопроводящие жилы шнуров марок ШТ и ШТМ изготовляют из 15 мишурных нитей с изоляцией поливинилхлоридным пластиком (ПВХ)
