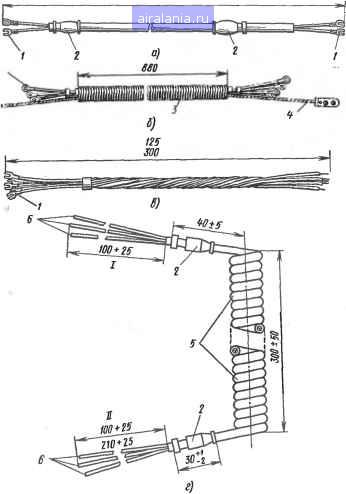

Рис. 20. Телефонные шнуры:

а-розеточный двухжильный, б-микротелефонный для таксофона, в-номеронабирателя (жгут), г-микротелефонный спиральный (ШТС-3); /-наконечник, 2-пластмассовая втулка, 3-металлический рукав, 4-трос, 5-спираль, 6-концы для включения (/ и 11)

толщиной 0,4 мм. Изолированные жилы скручивают между собой в жгут с шагом скрутки не более 12 диаметров и заключают в общую оболочку такого же пластика толщиной 0,7 мм.

Токопроводящие жилы шнуров ШТС и ШТР имеют семь мишурных нитей с одной ленточкой-плющонкой или четыре мишурных нити с двумя ленточками-плющонками. Жилы изолированы слоем ПВХ толщиной не менее 0,3 мм.

Основные технические данные телефонных шнуров приведены в табл. 9 и 10.



Электрические характеристики шнуров:

Сопротивление постоянному току токопроводящей жилы при температуре +20" С не должно превышать, Ом/м:

ШТ и ШТМ ............................... 0,5

ШТС и ШТР .............................. 1,0

Сопротивление изоляции каждой жилы относительно других жил, МОм/м ......................................... не менее

Электрическая прочность изоляции между жилами при прохождении переменного тока частотой 50 Гц, В

Таблица 9. Основные технические данные прямых (неспиральных) шнуров

Марка шнура

Число жил

Цвет изоляции жил

Наружный диаметр, не более, мм

Масса, кг/км

ШТ, ШТМ

Белый, красный

23,8

Белый, красный, зеленый

34,0

Белый, красный, зеленый, желтый

40,0

Белый, красный, зеленый, желтый, ко-

48,0

ричневый

Белый, красный (две жилы), зеленый.

56,3

желтый, коричневый

Белый, красный (две жилы), зеленый.

57,0

желтый, коричневый, черный

АТСНВ

3 5 6 7

Желтый, красный, синий и пр.

2,8 3,5 4,0 4,0

7,52 13,80 16,60 18,10

Таблица 10. Основные техняческие данные телефонных спиральных и розеточных шнуров

Марка шнура

Число

Длина концов без оболочки, мм

Длина заготовки, мм

4; 5

250018 2610itg

100 + 25 100 + 25

100 + 25 210 + 25

3-5 6; 7

2220ltg 2220!?

?2?о!8

40 + 15 70+15 70+15

100 + 25 100 + 25 100 + 25

Примечание. Расцветка жил аналогична расцветке шнуров ШТ и ШТМ.



Качество шнуров определяется их износоустойчивостью в лабораторных условиях. Спиральные шнуры растягивают на четырехкратную длину и сжимают до первоначального состояния. Они должны выдерживать 300000 таких циклов. Неспиральные шнуры испытывают сгибанием от 42 до 84 тыс. циклов в зависимости от конструкции и числа жил. Шнуры считают выдержавшими испытания, если после установленного числа циклов сопротивление токопроводящих жил не увеличится более чем в 2 раза по сравнению со значением до испытаний

Электрические характеристики шнуров АТСНВ:

Сопротивление токопроводящей жилы постоянному току при температуре -1-20° С, Ом/м ......................... не более 0,16

Сопротивление изоляции каждой жилы относительно других жил для шнуров, не менее, МОм/м:

пластмассовой ........................... 500

волокнистой ............................... 400

Электрическая прочность изоляции между жилами при прохождении переменного тока частотой 50 Гц, В 800

Основные технические данные шнуров телефонных аппаратов приведены в табл. 11.

Таблица 11. Основные технические данные шнуров телефонных аппаратов

Тип аппарата

Микротелефонный шнур

Розеточный шнур

Шнур номеронабирателя

число жил

длина шнура, мм

число жил

длина шнура, мм

число жил

длина шнура, мм

ТА-72М-5

2000

2 и 5

2000

ТА-1131 «Лана»

2000

2000

ТА-1165 «Стелла»

2000

2000

ТА-1173 «Ретро»

2000

2225

ТА-1146 «Спектр»

2000

2110

ТА-1152

2000

2150

ТА-600

1500

2000

«Тюльпан»

1800

1500

Бс-23

2000

2000

Бс-2300

2000

2000

АМТ-69

Шнуры сохраняют свои качества при температуре от -1-50 до -40° С. Их поставляют в бухтах длиной не менее 15 м. Допускается поставка маломерных концов длиной не менее 1,5 м или кратной 1,5 в количестве не более 20% сдаваемой партии.

Кроме того, их могут поставлять в готовом (заделанном) виде. При приемке телефонные шнуры проверяют на электрическое сопротивление жил и изоляции, устойчивость механическим воздейстаиям и подвергают внешнему осмотру.
