Таблица 6.5

Вид нагружения

Режим работы подтипииков

Поле допуска вала при установке подшипников

внутревиего кольца

шариковых

роликовых

Местное

Требуется перемещение внутреннего кольца на валу е<0,07С

Не требуется перемещение кольца на валу 0,07 С < i?E<0,15C

Высокие требования к точности хода ;?£<0,07С

Циркуляционное

0,07С< Re<.0,15C

k6; т6

Ударные нагрузки Rg>0,l5C

Колебательное

0,07С < Rs<0,15 С

Ударные нагрузки > 0,15С

Таблица 6.6

Внд ввгружеяяя наружного колыша

Режим работы подшипника

Поле допуска отверсшя

Местное

Наружное кольцо имеет возможность переме-иния в осевом направлении 0,07С < /?г<;0,15С

Циркуляционное

Наружное кольцо ие перемещается в осевом направлении 0,07С < Rp0,\5C

Колебательное

Наружное кольцо не перемещается в осевом направлении, 0,07С < Rb0,15C

Наружное кольцо легко перемещается в осевом направлении, высокая точность хода /?Е<0,57С

нагрузки и имеет, следовательно, циркуляционное нагружение. Отношение эквивалентной динамической нагрузки к динамической грузоподъемности RglCf= =4375/41100=0,106. По табл. 6.5 выбираем поле допуска вала /6.

Наружное кольцо подшипника неподвижно относительно радиальной нагрузки Н подвергается местному нагружению. По табл. 6.6 выбираем поле допуска отверстия- 7.



S 4. шжтаж и далонтАЖ подшипников

При установке подшипников на вал и в корпус обязательным ив-ляется даполнеяие следующего условия: осевая сила должна переда* ваться непосредственно на то кольцо, которое напрессовывается нли снимается. Эта сала яе должна передаваться через тела качения (шарики или ролики), иначе на дорожках и телах качения образуются вмятишя.

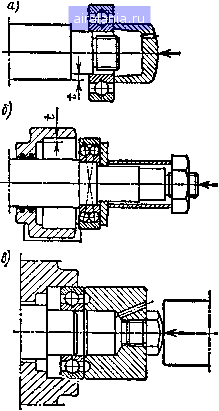

На рис. 6.9, а-в показаны возможные способы установки подшипников на вал (рис. 6.9, а), в корпус (рис. 6.9, о), одновременно на вал и в корпус (рис. 6.9, в). Кольца подшипников имеют- невысокую жесткость. Для правильной установки кольцо подшипника слег1ует довести до упора в буртик (заплечик). Высота t упорных буртиков на валах и в отверстиях корпусов или стаканов (рис. 6.10) должна образовывать достаточную опорную повфхность для торцов колец подшипников.

Высота заплечиков определяется размером фаски г. Числовые значения координат фасок для каждого типа и размера подшипника приве.гены в табл. 18.28..Л8.35. В табл. 6.7 указана наименьшая высота заплечиков t в зависимости от размера фаски г.

Рассмотрим последовательность установки подшипника на

вал (рис. 6.9, а). Вал устанавливается неподвижной на него с помопцло монтажного стакана напрессовывают подшипник, пмкладывая силу запрессовки к внутреннему кольцу подпшпника. Для уменьшения


Рис. 6.9

Таблица 6,7




Рис. 6.10

СИЛЫ запрессовки подшипники средних и крупных размеров предварительно нагревают в масляной ванне до 80...90°С.

На рис. 6.9, б показана установка подшипника в корпусе с помощью монтажного стакана с фланцем. Для установки монтажного

приспособления иснользо-

ван резьбовой участок вала. При установке подшипника на вал и в корпус (рис. 6.9, в) используют специальный стакан, сила запрессовки которым передается одновременно на внутреннее и наружное кольцо подшипника.

Отверстия в монтажных стаканах (рис. 6.9, а, в) предназначены для свободного выхода воздуха из внутренней полости стакана при запрессовке подшипника на вал.

Для демонтажа подшипников используют винтовые съемники: с двумя тягами (рис. 6.И, а) или с тремя откидными тягами (рис 6.П, б). Места установки подшипников должны быть кон- Ф R ф структивно разработаны так, чтобы можно было удобно работать съемниками.

При удалении подшипника из корпуса его нужно захватывать за наружное кольцо (рис. 6.12, а), а при снятии с вала - за внутреннее (рис. 6.12, б). Для того чтобы кольцо подшипника можно было захватить тягами съемника, упорные буртики не должны

быть чрезмерно большими по высоте. В табл. 6.8 приведены рекомендации по минимальной высоте заплечиков для демонтажа наружногоивнут-реннего колец подшипника. При высоких буртиках нужно предусматривать специальные пазы для размещения тяг съемника (рис. 6.12, б). Для удаления наружного кольца подшипника из глухого отверстия предусматривают свободное пространство а для размещения тяг съемника (рис. 6.12, а): алгО.бС, где С - ширина кольца подшипника.

Таблица 6.8



Рис. 6.11

Диаметр вала d

До 15

Свыше 15 до 50

Свыше 50 до 100

h = h
