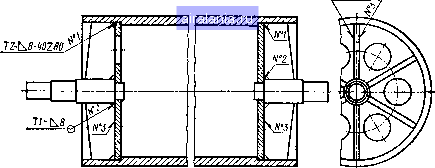

Главная -> Расчеты зубчатых передач 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 [82] 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 § 7. ОБОЗНАЧЕНИЕ СВАРНЫХ ШВОВ Чертежи сварных деталей оформляют, как чертежи сборочных единиц. Элементы сварной детали в разрезах и сечениях штрихуют в разных направлениях (рис. 16.26). Если же сварную деталь изображают в сборе с другими деталями, то все элементы ее штрихуют в одном направлении. Сварные швы на чертежах деталей изображают и обозначают по ГОСТ 2.312-72. Видимые швы изображают сплошными (рнс. 16.27, а), а невидимые - штриховыми (рис. 16.27, б) линиями. Условное обозначение шва наносят: а) на полке линии-выноски, проведенной от изображения шва с лицевой стороны (рис. 16.28, а); б) под полкой линии-выноски, проведенной от изображения шва с оборотной стороны (рис. 16.28, б). Условное обозначение сварных швов в общем случае должно содержать в порядке, показанном прямоугольниками 1-5 на рис. 16.28, следующее: 1. Вспомогательные знаки: 2ZZZ2 Рис. 16.2ft ШОВ по замкнутой линии; "1 - шов монтажный, выполняемый при установке изделия по монтажному чертежу. 2. Обозначение стандарта на типы и конструктивные элементы швов сварных соединений: . .. -С2 Рис 16.27 а) ГОСТ 5264-69 - основные типы и конструктивные элементы швов, вьгаолненных ручной дуговой сваркой; б) ГОСТ 8713-70 - то же, что и ГОСТ 5264-69, но швы выполнены автоматической или полуавтоматической сваркой под флюсом; в) ГОСТ 11533-75 - основные типы, конструктивные элементы и размеры швов при расположении свариваемых элементов не под прямым углом; швы выполнены автоматической и полуавтоматической дуговой сваркой под флюсом; г) ГОСТ 11534-75 - то же, что и ГОСТ 11533-75, но швы выпод-нены ручной дуговой сваркой; д) гост 15878-70 - соединения сварные, выполненные контактной сваркой. ![]() ![]() Рис. 16.28 3. Буквенно-цифровое обозначение шва по стандартам п. 2. Например: С1. . .С25 - швы стыковых соединений; У1. . .У 15 - швы угловых соединений; Т1. . .Т16 - швы тавровых соединений; HI. . .Н8 - швы нахлесточных соединений. Цифры после букв обозначают различную форму подготовки кромок (с отбортовкой, без отбортовки, со скосом кромок разной формы). В табл. 16.4 приведена выборка буквенно-цифровых обозначений швов из ГОСТ 5264-69 для чертежей учебных проектов. 4. Знак и размер катета шва (только для угловых швов). 5. Вспомогательные знаки: / - шов прерывистый или точечный с цепным расположением, 2 - шов прерывистый или точечный с шахматным расположением, •"1 - шов по незамкнутой линии. Обозначение одинаковых швов наносят только у одного из изображений. От изображений остальных швов проводят линии-выноски с ![]() Шрные шВы по r0CT526t-s9 Рис 16.29 Таблица Ш.4 Форма поперечного сечения выполненного шва Толщина листов, мм 1...6 4...26 4...гз 1...6 ![]() 1...30 ![]() Шов непрерывный Шов прерывистый с цепным расположением 2...30 Шов непрерывный Шов прерывистый с шахматным расположением Шов прерывистый с цепшым расположением 2...30 Шов односторонний 2...60 Шов двухсторонний 2...60 полками. Всем одинаковым швам присваивают один порядковый номер (рис. 16.29), который наносят: а) на линии-выноске, имеющей полку с нанесенным обозначением шва; 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 [82] 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 0.0386 |
|
