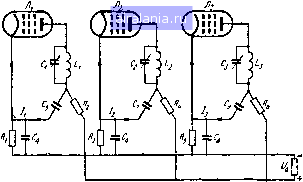

Рис. 74. Благодаря применению развязки переменные составляющие тока каждой лампы замыкаются через отдельные цепи, показанные жирными линиями.

Теперь можно изобразить (рис. 75) полную схему одного каскада усиления высокой частоты современного радиоприемника. Это точно такая же схема, как и на рис. 74.

Н. -А мне кажется, что она не совсем такая. Ведь на рис. 74 конденсаторы развязки Cs, C и Cg присоединены непосредственно к катодам соответствующих ламп, а на рис. 75 конденсатор развязки Cg присоединен к минусу источника высокого напряжения.

Л. - Ты прав. Теоретически такое включение менее действенно, так как переменная составляющая анодного тока вместо того, чтобы возвратиться на катод через конденсатор Cs, должна, кроме того, пройти через конденсатор Сз, что для высокочастотной составляющей несколько более утомительно. Однако практически эта схема имеет некоторые преимущества. Ты, конечно, уже заметил, что большинство соединений в схеме радиоприемника оканчивается у отрицательного полюса источника высокого напряжения. Чтобы отрицательный полюс находился на возможно кратчайшем расстоянии от различных элементов, которые должны быть к нему присоединены, прокладывают общую шину из более толстого проводника, идущую от минуса высокого напряжения через весь приемник. Или, что встречается чаще, но менее желательно, в качестве этого провода используется металлический корпус (шасси), на котором монтируется приемник. В данном случае корпус служит также и минусом высокого напряжения. И тогда вместо того, чтобы сказать, что соединение заканчивается у минуса высокого напряжения, говорят, что соединение производится на корпус.


Рис. 75. Схема каскада усиления высокой частоты на пентоде с цепями развязки.




Ъ г-

1 ч

ОТ СКЕЛЕТНОЙ СХЕМЫ К ПОЛНОЙ СХЕМЕ

Н. - Словом, я понял: кон-

\ денсаторы развязки гораздо

j. легче присоединить к корпусу,

% чем тянуть их выводы к катоду.

) Л. -Да, это так. Обычно

Iv корпус обоозначают символом,

f;! похожим на символ заземле-

i ния, так что вместо того, что-

i бы рисовать общую шину ми-

i нуса высокого напряжения,

к: знаки корпуса рисуют непо-

i средственно в тех местах, где это требуется по схеме. По это-му принципу схема на рис. 75 будет иметь вид, показанный

, на рис. 76. Но запомни хоро-

, шенько, что когда ты видишь

[ па схеме много знаков корпу-

J- са, в действительности это

L только одно единственное со-

f единение, ведущее к отрицательному полюсу высокого напряжения.

Н. - Но теперь-то знаю ли я, наконец, обо всех скрытых опасностях в схемах радиоприемников и могу ли я сам соста-; вить схему, по которой можно было бы собрать действующий , приемник?

Л. -Да, я думаю, что теперь ты знаешь примерно все, что необходимо для этого. Вернемся к схеме, которую ты по неве-


Рис. 76. Та же схема, что и на рис. 75, но нарисованная с применением символа зазе.мления.

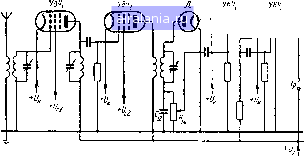

Рис. 77. Упрощенная схема приемника с двумя каскадами усиления высокой частоты.


дению начертил во время нашей двенадцатой беседы, и попробуем придать ей практически осуществимый вид. Вначале нарисуем ее в упрощенном виде - это прекрасный метод (рис. 77).

Н. - Я надеюсь, что в обоих высокочастотных каскадах ты . используешь пентоды.

Л. - Ты можешь в этом убедиться сам, посмотрев на рисунок. Но я пойду дальше, используя пентод также и во втором каскаде низкой частоты. В настоящее время охотно используют





пентоды для этой цели. Ты видишь, что в этой схеме представ лены только основные цепи связи между лампами. Элементы же развязки, а также резисторы для получения напряжения смещения и резисторы в цепях экранирующих сеток в упрощенную схему не включают.

V уз», п«, д уп, т.

"lOIj"

11 г-АЛ г гг rTrf\

Рис. 78. Окончательная схема приемника.

Н. - Словом, ты изобразил «скелет» схемы с двумя каскадами усиления высокой частоты (УВЧ\ и УВЧ2), диодным детектором (Д) и двумя каскадами низкой частоты (УНЧ1 и УНЧ2). Можешь ли ты теперь нарастить на этот скелет тело и кожу н составить таким образом целый организм?

Л. - Это нетрудно. Вот полная схема (рис. 78). Кроме других особенностей, прежде всего отметь резисторы для смешения

2, Rfi и Ri\ резисторы, задающие напряжения на экранирующих сетках, и Ri\ резисторы развязки Ri и Rs, а также блокировочные конденсаторы под теми же номерами.

Н. - Подожди... Меня очень интригует другая вещь: это катушки Li, L2, Z.3, Li и Z,5, которые как бы состоят из трех частей.



ВОЛНА ВОЛНЕ РОЗНЬ

л. - Это требует объяснения. Ты знаешь, что во всем мире имеется очень большое число радиовещательных передатчиков. Длины волн в радиовещании распределены в трех основных диапазонах. Это длинные волны (ДВ) от 1 ООО до 2 000 м, средние волны (СВ) от 200 до 600 м и короткие волны (KB) от 10 до 50 м.

Каждому из этих диапазонов соответствует одна из трех обмоток, образующих катушку. Любую из них можно включить 3 контур с помощью переключателя П.

Н. - Но в таком случае для перехода с диапазона на диапазон нужно одновременно изменить положение пяти переключателей. Требуется ли для быстрого переключения иметь, подобно пауку, большое число лап?

Л. - О нет, не волнуйся, Незнайкин. Все контакты переключаются одновременно с помощью одной ручки управления.

Н. - К счастью, в нашем приемнике имеются лишь три диапазона. Иначе это было бы дьявольски сложно.

Л. - В действительности передачи ведут и иа других волнах. Однако и Б этих трех диапазонах нужно по крайней мере пять катушек, чтобы перекрыть весь интервал от 10 до 2 ООО м. с помощью конденсатора переменной емкости 500 пф. Поэтому приходится применять переключатель на пять положений (рис. 79).
