Н.- Сильная связь имеет недостатки?

Л. - Да, и серьезные. Так как разница в настройке контуров незначительна, гетеродин может начать генерировать колебания не на частоте контура L2C2, а на частоте входного контура Z.,C; тогда не будет происходить преобразования частоты. Это явление называют затягиванием колебаний.

Н. - Как это неприятно. Но я не вижу другого способа наложения колебаний, кроме индуктивной связи между контурами входа и гетеродина.

Л. - Способ заключается в применении многосеточных ламп, в простейшем случае с двумя сетками. Колебания гетеродина подаются на первую сетку (рис. 94), а колебания принимаемого сигнала - на вторую. Таким образом, одновременно два колеба-

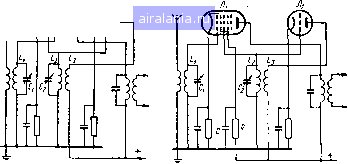

Рис. 94. Преобразование частоты с помощью двухсе-точной лампы Jli и гетеродина с лампой Jli.

Рис. 95. Значительно более совершенная схема преобразова-, ния частоты на гексоде.


ния действуют на анодный ток, который и будет являться результирующим. Ты видишь, что в этой схеме нет индуктивной связи между контурами Z.C, и Z-aCj.

Н. - Действительно. Два колебания действуют на анодный ток независимо одно от другого.

Л. -Эта схема, когда-то очень популярная, сейчас уже тоже не применяется. Ее основным недостатком, помимо прочих, является сильная паразитная связь между колебательными контурами, обусловленная...

Н. - Я догадываюсь: емкостью между обеими сетками. Это

так?

Л. -Ты прав. И поскольку ты так удачно угадываешь мои мысли, попробуй найти выход из положения.

Н. - Это легко. Достаточно поместить между сетками разделительную переборку, иными словами экранирующую сетку.

Л. - Еще более совершенный способ заключается в том, что одну из сеток, в частности сетку гетеродина, помещают между двумя экранирующими сетками и добавляют к тому же проти-водинатронную сетку.

Н. - На рис. 95 видно, что такой сеткой, образующей бутерброд, является ближайшая к аноду. Впрочем, я не усматриваю в этом каких-либо неудобств. Как же называется такая лампа с семью электродами?

Л. - Это гексод. Обе экранирующие сетки считаются за одну, и поэтому насчитывают шесть электродов. А по-гречески



гекса - это шесть. С такой лампой можно не опасаться паразитных связей между приемным контуром и контуром гетеродина, работающим на триоде. При этом можно без всяких опасений разместить триод в одной колбе с гексодом и использовать для обеих ламп общий катод. Подобный триод-гексод находит наибольшее применение в современных приемниках.

Н. - Из рис. 95 можно заключить, что обе экранирующие сетки соединены между собой в самой колбе.

Л. -Это закономерно, так как напряжение на обеих сетках одинаково и подбирается с помощью гасящего резистора R, заблокированного конденсатором С.

В ЦАРСТВЕ СЕТОК

Н. - Триод-гексод является очень сложной системой, содержащей восемь электродов. Нельзя ли составить из них одну . систему электродов, вместо того, чтобы располагать рядом две системы? Так, например, можно было бы уменьшить размеры анода триода так, чтобы этого было достаточно лишь для самовозбуждения гетеродина. Электронный поток при этом свободно проходил бы к следующим электродам, входящим в систему


ваухывдыая Латеит


Рис. 96. Схема преобразования частоты на октоде.


гексода: к первой экранирующей сетке, к сетке, на которую подается принимаемый сигнал,...

Л. - и которую называют управляющей...

Н. - Благодарю! И, наконец, ко второй экранирующей сетке и к аноду.

Л. -Ты только что, дорогой Незнайкин, повторно изобрел гептод (лампу с семью электродами). И если ты добавишь еще противодннатронную сетку, ты получишь октод - лампу с восемью электродами (рис. 96).

Н. - И такая лампа существует?

Л. - Лучше сказать существовала, так как в настоящее время отказываются и от гептодов и от октодов, предпочитая триод-гексоды, обеспечивающие наименьшую связь между принимаемыми сигналами и колебаниями гетеродина.

Н. - Я совершенно подавлен таким изобилием сеток. Чтобы как-то разобраться во всем этом, я попытаюсь сам сформулировать роль различных электродов октода:

1) катод, служащий, очевидно, для излучения электронов; 2) первая сетка местного гетеродина; 3) маленький анод гете-родина 4) первая экранирующая сетка, предназначенная для




устранения паразитной емкости между гетеродинной сеткой и сигнальной сеткой, на которую подаются колебания из антенны; 5) сетка, к которой приложены колебания антенны; 6) вторая экранирующая сетка, предназначенная для ускорения движения электронов; 7) защитная сетка, мешающая вторичным электронам возвращаться с анода на вторую экранирующую сетку; 8) анод, с которого снимается результирующий ток промежуточной частоты.

Л. -Отлично. Я вижу, что ты в этом правильно разобрался.

Н. - Но я все же не понимаю, как сами электроны ориентируются во всех этих сетках и не ошибаются дорогой.
