ЕСЕДА СЕМНАДЦАТАЯ

Незнайкин долго размышлял о супергетеродине и нашел в нем крупный дефект. К счастью, Любознай-легко преодолевает препятствия. В результате нашим друзьям удается азить практически осуществимую схему. Чтобы закончить беседу, Любо-1КНИ излагает своему ученику принцип действия и устройства различных 1Мкоговорителей. Но иа этом беседы еще ие заканчиваются...

ИСТОРИЯ одного РАЗБОЙНИКА

Незнайкин. - Я с трудом мысленно переварил то, что узнал £с супергетеродине. К счастью, моя эрудиция в области древней

истории помогла мие в этом.

Любозкайкнк. - Клянусь октодом, я не вижу какой-либо связи между...

Н. - Не нервничай. Супергетеродин напоминает мне эдакого симпатичного гангстера античности, которого звали Прокруст. гОбладая глубоко развитым чувством гостеприимства, он укла-- дывал своих гостей на железную кровать и отрезал им ноги,

если они были длиннее кровати. Если же они не достигали края i кровати, то он их вытягивал.

il Л. - Да, история этого античного разбойника мне известна, ; но...

J Н. - Разве не тот же принцип лежит и в основе супергете-j родина? Ведь какова бы ни была частота принимаемого сигнала, i-ee стараются изменить так, чтобы получать всегда одну и ту же ;постоянную чзстоту, Т. С. ту, ИЗ которую настроены контуры I усилителя промежуточной частоты.

Л. - Ты прав, Незнайкин. Супергетеродин - настоящее прокрустово ложе для частот различных передатчиков.

Н. - Не знаю, правильно ли я понял принцип работы супергетеродина, но одно обстоятельство меня очень беспокоит. Л. - Что же именно, дружище?

Н. - Предположим, что промежуточная частота равна 100 кгц и что мы хотим слушать передачу на частоте 1 Мгц. Для этого гетеродин надо настроить на 900 кгц, так как разность между двумя составляющими частотами будет точно 100 кгц. Но предположим теперь, что другая станция работает на частоте 800 кгц и ее сигнал также попадает на смесительную f лампу. Эта частота, складываясь с частотой гетеродина, создаст результирующую частоту тоже 100 кгц. Следовательно, оиа так-же будет усиливаться в каскадах усиления промежуточной ча-, стоты и будет слышна в громкоговорителе.

; Л. -Твои рассуждения правильны. Действительно, для каж- \J Т дой частоты местного гетеродина имеются две частоты входного •сигнала, которые дают одну и ту же промежуточную частоту; \ один сигнал имеет частоту выше, чем частота гетеродина, а другой - ниже. Их называют зеркальными частотами.

Н. - Но это очень тоскливо слушать две передачи сразу, i; Л. - Полностью с тобою согласен. Однако и тут есть сред-ft ство: надо сделать так, чтобы на смесительную лампу попа-Дала только та из частот, которая нужна.

Ты, наверное, заметил, что интервал между двумя зеркаль-

looo ооо-9«>0*

=400 ооо

000-80000»

=100 ооо

ными частотами равен удвоенному значению промежуточной частоты. Если выбрать достаточно высокую промежуточную частоту, например 465 кгц, то зеркальные частоты окажутся разнесенными на 930 кгц. При этом достаточно иметь хорошую избирательность по входной цепи, чтобы полностью исключить возможность зеркального приема. Для этого на входе приемника используют контур с высокой избирательностью, который называют преселектором. Другой вариант состоит в том, что мешающую частоту устраняют при помощи каскада предварительного усиления высокой частоты с избирательными контурами.

Н. - Я предпочитаю последний способ. Мне кажется, что перед тем как преобразовать приходящий из антенны сигнал, ослабленный длинным путешествием от передатчика к приемнику, его хорошо немного усилить...

Не думаешь ли ты, что теперь, когда мы уже столько знаем о супергетеродине, пришла пора подумать о приемнике для твоей тетушки, ведь она так долго его ждет. Можешь ли ты нарисовать схему?

ТЕТУШКИН ПРИЕМНИК

л.- Вот она, полностью вычерченная (рис. 97). Ты видишь в общих чертах, что она состоит нз предварительного каскада усиления высокой частоты на лампе Ли преобразователя

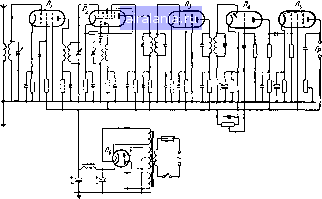

Рис. 97. Схема супергетеродина с каскадом усиления высокой частоты и преобразованием на триод-гексоде.

на октоде Л, каскада усиления промежуточной частоты на пентоде Лз, каскадов детектирования и предварительного усиления низкой частоты на комбинированной лампе-триоде Л и, наконец, выходного оконечного каскада усиления низкой частоты на низкочастотном пентоде Л.

Все эти элементы схемы в отдельности тебе уже хорошо знакомы, включая и блок питании от сети переменного тока с кенотроном Ле-

ИСТОРИЯ ГРОМКОГОВОРИТЕЛЯ

Н. - Не совсем так, дружище. На твоей схеме я вижу незнакомую мне цепь с загадочной надписью АРУ. Да и о громкоговорителе ты мне ничего не рассказывал.

л. -Ты не спеши, Незиайкии. АРУ -эта одно нз усовершенствований, улучшающих работу приемника. Но об этом мы поговорим после того, как познакомимся с устройствами и работой громкоговорителя.

Н. - Я полагаю, что он подобен телефонным наушникам, но в ием применяются более мощные магниты и большая мембрана.

Л. - Именно так и были устроены первые громкоговорители. А для увеличения громкости звука их снабжали длинным рупором в виде лебединой шеи, заимствованным от старинного фонографа (рис. 98). Звук походил на лязг железа, ио первые слу- шатели были восхищены и этим.

В таких громкоговорителях маленькая стальная мембрана выполняла Сразу две функции: она преобразовывала низкочас-

Рис. 98. Устройство электромагнитного громкоговорителя с рупором.

Рис. 99. Электромагнитный громкоговоритель с коническим диффузором.

тотные колебания электрического тока в механические колебания и, сообщая эти колебания окружающему воздуху, создавала . звуковые волны.

Н. - Это уж слишком много для бедного кусочка стали.

Л. - То же самое вынуждены были признать и техники. Поэтому функции были разделены: универсальная мембрана ; была заменена гибкой стальной пластинкой, вибрирующей под влиянием переменного электромагнитного поля, и большой ко-- иической мембраной - диффузором - нз бумаги илн другого такого же легкого материала (рис. 99).

Диффузор соединялся с вибратором при помощи тонкого стержня, по которому вибрации пластинки передавались диффузору, а затем и большой массе воздуха.

Н. - Мне кажется, что это очень хорошо. Почему же ты говоришь об этих громкоговорителях в прошедшем времени?

Л. - Потому что такие громкоговорители больше уже не / применяются из-за одного серьезного недостатка.

Речь идет о слишком малой амплитуде колебаний вибрирующей пластинки. При слишком сильной вибрации пластинка ударялась о полюсы магнитов.

Н. - А разве нельзя было ее укрепить подальше от магнитов?

Л. - Увеличение расстояния приводило к уменьшению силы •«агнитного поля, а следовательно, и к уменьшению амплитуды
