Н. - л что это такое?

Л. - Это устройство, которое включают перед частотным детектором н которое ограничивает ка заданном уровне амплитуду сигнала. Все значения а.мплптуд, прсвышаюише некоторое заданное значение, как бы подрезаются (рис. 128). Благодаря этому исключаются все изменения амплитуды, вызываемые как помехой, так и за.миран11Я1\И1 сигнала.

Помеха

Рис. 128, Рисунок, по-ясняюи;,ий ирпнции диу-стороииего ограничения

частотио-модулнроваи-иых колебаний, а.милиту-да которых не сохраняет

постоянной величины.

Н. - Твой ограничитель напоминает .мне горшок, которы.м пользуются некоторые деревенские парикмахеры для стрижки клиентов. Все, что выходит за пределы горшка подстригается.

Л. - Я никогда не был жертвой такой операции.

Н. -1-10 как же устроен алшлнтудиый ограничитель?

Л. - Наиболее распространена схема насыщенного пентода. Режим нситода выбирают таким образом, чтобы характеристика

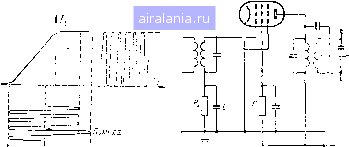

Рис. 129. Амплитудное ограничение нромсходит иа верхнем и нижнем изгибах характеристики.

Рис. 130. Схема а.милитудиого огрлничитсля.

зависимости анодного тока от сеточного напряжепня имела ярко выраженный горизонтальный участок (рис. 129). При достаточно большом напряжении сеточного возбуждения колебания выйдут за пределы линейного участка и будут ограничены иа уровне верхнего и нижнего изгибов характеристики.

Н. - А как же удастся создать характеристику такой необычной формы?

Л. - Подавая на экранирующую сетку незначительное напряжение (от 5 до 15 е). Его можно получить, например, с помощью гасящего резистора R с очень большим сопротивлением (рис. 130). Иногда при этом уменьшают и анодное напряжение.

Н.- Бедный голодающий неитод! Он, естественио, настолько слабеет, что не имеет сил передать amлнтyды, превышающие

некоторое значение... Л какую роль играют в схеме резистор Ri и конденсатор С? Не и.меет ли здесь место сеточное детектирование?

Л.- В известной мере, да. Благодаря падению напряжения на резисторе Ru возникающему из-за наличия сеточных токов, рабочая точка устанавливается таким образом, что получается иаилучш;[й режим амплитудного ограничения.

Н. - Мы можем приступить теперь к разбору цепей низкой частоты ЧМ приемника. Я полагаю, что и там должны быть какие-нибудь особые схемы.

Л. - На этот раз ты ошибся. Усилитель низкой частоты ЧМ приемника должен быть только очень высокого класса, чтобы не исказить ни амплитудную, ни частотную характеристику. Нужен также высококачественный громкоговоритель, и лучше не один, а несколько. Но я отмечаю, что эффект поглощения сардин исчезает и поэтому отпускаю тебя для пополнения запасов фосфора...

БЕСЕДА ДВАДЦАТЬ ВТОРАЯ

Современные радиоприемники часто компонуются с устройствами для проигрыввния грампластинок (радиолы), а также для записи и воспроизведения звука на магнитной ленте магнитолы).

КОНСЕРВИРОВАННЫЕ ЗВУКИ

Незнайкин. - До сих пор, Любознайкин, ты говорил мне лишь о передаче звуков в пространстве. Однако некоторым образом их можно передавать и во времени. Так, например, вчера я слушал грампластинку великого тенора Энрико Карузо, умершего в 1921 г.

Любознайкин. - Ты совершенно прав, Незнайкин. Созданные специалистами по радиоэлектронике устройства позволяют «консервировать» звуки, а затем воспроизводить их.

Н. - Какие же это устройства?

Л. - Прежде всего усилители низкой частоты на лампах или транзисторах. Как при записи звука, так и при его воспроизведении мы всегда имеем малые напряжения звуковых частот, а ведь при воспроизведении необходимо получить довольно значительную мощность.

И. - Хорошо, но как на практике звуки записываются в канавках (бороздках) грампластинки?

Л. - Как ты мог убедиться, эти канавки представляют собой чрезвычайно плотную спираль: на одном сантиметре (по радиусу грампластинки) умеигается от 35 до 100 канавок; при этом их глубина остается неизменной. Канавки «модулируются» звуком, который им придает волнообразную форму. Волны располагаются более или менее густо (в зависимости от частоты звука) и имеют большую или меньшую ширину (в зависимости от громкости звука).

Н. - Так, значит, если я правильно понял, в периоды тишины канавки имеют форму спирали, а практически, можно сказать, форму кругов, диаметр которых постепенно убывает. Их можно сравнить с незатухающими и немодулированными колебаниями тока высокой частоты. В местах, где записан звук, дорожка каиавки изменяется в поперечном направлении, т. е. канавки попеременно отклоняются к центру и краю грампластинки. В этом случае канавка напоминает кривую тока высокой частоты, модулированного низкочастотны.м сигналом.

Л. - Браво, Незнайкин! Должно быть, ты зарядился приличной дозой фосфора, что так прекрасно понял природу записи звука на грампластинке.

Н. - И те.м ие менее кое-что сильно интересует меня. Как достигли того, что при больших амплитудах звука канавки ие налезают одна на другую?

Л. - Это достигается путем ограничения максимального отклонения канавки до половины расстояния между двумя соседними канавками.
