НЕМОЙ ГРОМКОГОВОРИТЕЛЬ




Н. - Как же осуществляется запись звука на грампластинке? Я предполагаю, что сначала записываемые звуки с помощью MnKpoqbona преобразуются в соответствующие электрические сигналы низкой частоты. Последние, несомненно, усиливаются уже изученными нами устро11Ствами. А затем?

Л. - Затем остается лишь преобразовать усиленные сигналы и механические колебания при помощи рекордера, резей, которого и нанесет канавки на специальную пластинку.

Н. - Это просто сказать, но я не представляю себе, как на практике осуществить это прсобразованпе электрических колебаний в механическое движение.

Л. - А разве мы уже не решили эту проблему при воспро-нзведеннн звука с помощью громкоговорителя электромагнитной системы?

Н. - Действительно, в громкоговорителе ток вызывает механические к:!лебаяия, передаваемые мембране или диффузору. Но

серьезно говоря, ведь :ie предлагаешь же ты вырезать канавки на пластинке с помощью громкоговорителя?

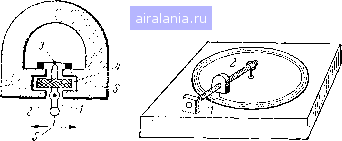

Рис. 131. Рекордер дли записи звука на диск.

Рнс. 132. Псремещамсь вдоль впита/ рекордер 2 образует на диске спиральную канавку.

Л. -Для этой цели мы используем только электромагнитный механизм якоря громкоговорителя, отсоединив от него диффузор. Таким образо.м наш громкоговоритель окажется немым. Что же касается самого записывающего механизма рекордера, то в самом простом виде он представляет собой электромагнит, помещенный между полюсами сильного постоянного магнита (рис. 131).

Н.- Расскажи поподробнее об этом.

Л. - Изволь. Электромагнит состоит нз подвижной стальной пласт1пп<п /, двигающейся вокруг оси 2 и удерживаемой в срел-ием положении на эластичной резиновой подвеске 3. Через укрепленную на пластинке катушку 4 проходит ток низкой частоты. В результате при каждом полупериоде тока полярность обоих концов пластинки меняется и они попеременно притягиваются то к одному, то к другому полюсу магнита.

Н. - Я вижу, что пластинка пермгещается то вправо, то влево. Л что ты обозначил на конце этой пластинки цифрой 5?

Л. - Это острие стального резиа, которое и вырезает на пластинке KaitaBKH.

Ну, а теперь поохали дальше. Подвижная каретка с рекордером установлена на винте с плотной резьбой, который распо-



ложен по радиусу пласитки (рис. 132). Последняя представляет собой слои воска, naiiecenHbiii на стальное основание. Вращение пластинки сочетается с медленным перемещением каретки с рекордером вдоль винта, в результате чего на пластинке образуется спиральная канавка. Колебания резца рекордера придают каиавке волнообразную форму. Так осуществляют запись звука.

ОТ НЕГАТИВА К ПОЗИТИВУ

Н. - Но запись иа воске, вероятно, очень недолговечна. Да к тому же как, имея эту единственную запись, получить тысячи грампластинок?

Л. - Начинают с изготовления точной медной копии, используя метод гальванопластики. Для этого повер.хиость воска покрывают тонким слоем графитового порошка, благодаря чему оиа становится проводником тока. Обработанную графитом восковую пластинку с записью опускают в ванну с раствором сульфата меди и устанавливают ее напротив массивного медного электрода. Затем через раствор пропускают постояиньи! электрический ток, подключив положительный полюс источника тока к медному электроду, а отрицательны!! полюс - к восковой пласти!1ке (рис. 133),

Н, - Я по!!ял! Электрический ток вырывает агол:ь! меди из Электрода, переносит нх через раствор !! оставляет !!а поверхности воска,

Л, - Внешне все выгляд!!т как бы в соответствии с твоей гипотезой. Однако происходящие явле1!ия значительно сложнее, чем. ты думаешь, но это

не имеет значения... Для нас важно, что по истечен!!!! !!екоторого времени на поверхности воска образуется медная корка, точно воспроизводящая все !1звилины канавки.

Н. - Да, ио иаизнанку: все углубле!!ия стали выпуклостям!!!, и наоборот. Полученная медная копия !!апоминает фотографически!"! негатив.

Л. - Совершенно верно. Теперь Д!Ь! 1!меем в руках нечто более прочное, чем воск. Тем же методом гальванопласт!!К!! с нашего негат!!ва снима!От еще одну копию.

Н, - На этот раз получим поз!!тив: углубле!!!!я !! рельеф!!Ь!е места идеит!!Ч!!Ь! yглyблeн!!я! и рельефным! местам! воскового ориг1!нала.

Л,- Правильно, С этой позитив!Ю!"! копии получают несколько новых коп1!Н - иегат!!Вов, которые служат матр1!цам!и на прессе !! позволяют получи гь нужное кол!!чество пластл!ассовь!х грампластинок,

Н. - Подожди минутку, Л!0бознайк!1и. Я немного запутался в многочисленных превращен!!ях углублений в рельефные места, и наоборот. Давай разберемся, Воск.ово!"] ор!!гииал - !!оз!1Т!!В, Первая медная коп1!я - иегат!!В, вторая копня - поз!1Т!!В, л!атр1!-Цы для пресса - негативы, следовательно, грам!пласт!1ики - позитивы. Все в порядке!!!

Л. - Ты прав11ль!!0 рассудил.


Рис. 133. В гальва!!ичсско!"! ванне с пласти1И<ой (диском!) 1 и электродом 2 получают мед-

HVIO КО!!НЮ 1!ЛаСТ1!НК!!.







ОБРАТИМЫЕ ЯВЛЕНИЯ


Н. - Но мы рассмотрели только одну сторону вопроса - запись. А я больше всего хотел бы понять, как воспроизводят: ;i звуки. Я предполагаю, что здесь, как всегда, прибегают к обратимости электрических явлений.

Л. - Твоя интуиция тебя не подвела. Устройство, используемое для записи, прекрасно может послужить и для ее считывания с грампластинки, или, как обычно говорят, в качестве звукоснимателя.

Н. - Действительно, если подвижная пластинка приходит в колебательное движение, когда ее заостренный конец идет по канавке, то ее намагничивание изменяется под воздействием постоянного Магнита. Следовательно, катушка находится в переменном магнитном поле. Поэтому в ней должны возникнуть токи, идентичные тем, которые использовались для вырезания канавки при записи звука.

Л. - И их остается лишь усилить, чтобы с помощью громкоговорителя можно было услышать записанные звуки. Для этой цели можно использовать, например, низкочастотную часть радиоприемника. Тебе, вероятно, известно, что радиоприемники имеют вход, предназначенный для подключения звукоснимателя?

Н. -Это я знаю. Полагаю также, что при воспроизведении нет необходимости устанавливать звукосниматель на бесконечном винте, так как канавка сама направляет иглу звукоснимателя. Поэтому звукосниматель устанавливается на вращающемся рычаге, носящем название тонарма.

Л. -И ты знаешь, что игла звукоснимателя должна быть отлично отполирована и изготовлена из самого твердого материала: алмаза пли корунда.

Н. - Это я понимаю. Если игла износится, то она не сможет больше выписывать все мельчайшие извилины канавки, а кроме того, она будет портить грампластинку.

МИКРОНЫ НА ДОЛГОИГРАЮЩЕЙ ПЛАСТИНКЕ


л.--А знаешь ли ты, какую длину внешней канавки грампластинки диаметром 30 см, вращающейся со скоростью ЗЗ/з об/мин, занимает один период звука частотой 5 000 гц?

Н. - Мне было бы интересно это узнать.

Л. - Оба полупериода занимают меньше одной десятой миллиметра.

Н. - Это ужасно мало.

Л. - А ведь я еще взял наиболее благоприятный случаи. В конце проигрывания пластинки игла движется по внутренним канавкам, диаметр которых доходит до 13 см, тот же период звука частотой 5 000 гц занимает всего лишь 0,04 мм (или40лк:) по длине канавки! <

Н. - Ты прав, Любознайкин. Скорость движения канавки под иглой звукоснимателя должна снижаться по мере приближения этой иглы к центру грампластинки.

Л. - Да. При проигрывания долгоиграющей пластинки (так называе.мой пластинки с мнкрозаписью) диаметром 30 см со скоростью вращения ЗЗ/з об/мин линейная скорость снижается с 45 CMJceic в начале до 20 cMJceK в конце пластинки.
