переменной емкости обязательно заземляется,так как он закреплен в металлическом корпусе. Ио конец катушки L, присоединсм; к цепи автоматической регулировки усиления, напряжение в ко торой незначительно. Благодаря конденсатору С? цепь колеи i-тельного контура замыкается. Резистор /?? и конденсатор С? t.i-здают необходимую постоянную времени цепи автоматичесгоп регулировки усиления.

Н. - А теперь меня интересует смесительный каскад на триод-гексоде Jli.

Л. -Нет ничего проще. Через трансформатор 11 с BTopiHi-ной обмоткой, настроенной с помощью конденсатора Сг, мы подаем усиливаемое напряжение высокой частоты на первую сетку гексода. Обрати попутно внимание на то, что в цепях анодов всех ламп включены развязывающие резисторы Яг. Гетеродин состоит из триодной секции комбинированной лампы, колебатель-

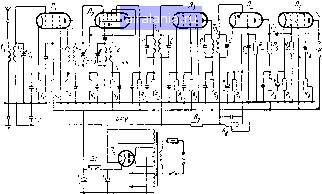

Рис. 135. Окончательная схема, по которой после многочисленных изменений Незнайкин будет собирать приемник.

ного контура Г5С3 и катушкн обратной связи Ц. Его напряжение подано, как полагается, на третью сетку гексода.

Н. - Дальше я могу самостоятельно разобраться в схеме. Напряжение промежуточной частоты подается на сетку пентода Лъ усилителя промежуточной частоты с помощью первого трансформатора Tpi с настроенными первичной и вторичной обмотками. Второй трансформатор промежуточной частоты Тр подает усиленное напряжение промежуточной частоты на детекторный диод, являющийся частью комбинированной лампы Л, содержащей также триод предварительного усилителя инзкон частоты...

Л. - Незнайкин, ты разговариваешь, как говорящий учебник по радиотехнике... и не говоришь глупостей!

Н. - Не обижай меня, Любознайкии. После того как я изучил порознь все элементы общей схемы, мне не трудно разобраться в целом. Диод-триод Л включен по классической схеме. Продетектнрованное напряжение мы снимаем движком с потенциометра 8 и подаем через конденсатор связи С4 на управляющую сетку триода, напряжение смещения которой подается через резистор Ri.

Л.-А автоматическая регулировка усиления?

Н. - Тоже самая обычная схема. Продетектнрованное напря-же.чие подается через цепь RC на управляющие сетки ламп уси-

лителей высокой п промежуточной частоты, благодаря чему регулируется коэффицпент усиления.

Л. - Сегодня ТЫ совершенно неисчерпаем. Заканчивай же разбор схемы.

Н. - Цепь связи, состоящая из резистора Rs и конденсатора •Ct, между предварительным усилителем низкой частоты и вы-додным пентодом Jh вполне тривиальна, Также ничего необыч-,.ИОго не представляет собой двухполупериодный выпрямитель с itenoTpoHOM косвенного канала Л. Ничего нельзя возразить и iПротив фильтра, состоящего из двух электролитических конденсаторов и дросселя Др.

•>.. Л. - Могу добавить лишь, что в качестве конденсаторов •)азвязкн в цепях катодов усилительных ламп низкой частоты .гчакже применены электролитические конденсаторы, так как там ?1ужны большие емкости,,. Теперь тебе все ясно в этой схеме?

Н. - Я должен отметить, что между анодом выходной лам-<*пы н корпусом включен еще необычный конденсатор Cs последовательно с переменным резистором Лэ- Для чего они служат?

Л. - Чтобы не пропускать в громкоговоритель повышенные частоты звуковой передачи.

Видишь ли, пентоды, употребляемые в усилителях низкой ча-;,СТоты, имеют плохую привычку больше усиливать повышенные /"Частоты, подчеркивая таким образом резкие звуки. Чтобы смяг-%чть тембр музыкальной передачи, уменьшают напряжение бо-ijiee высоких частот с помощью цепи CgRs. Чем выше частота, &.тем легче она проходит через конденсатор. Чтобы регулировать I величину ответвляющегося тока, применяется включенный после-/!Довательно с конденсатором переменный резистор Rg. Чем боль-•< ше сопротивление включенного резистора, тем меньше высоких частот будет ответвляться в эту цепь, и, наоборот, уменьшая его 1{*м:опротивление, мы будем ослаблять интенсивность резких звуков Такой регулятор называется регулятором тембра, i Н. -Словом, помимо ручки настройки, объединяющей груп-" пу конденсаторов переменной емкости, приемник будет иметь ! еще ручку регулировки громкости R и ручку регулировки тем- бра Rs.

Л. - Ты забыл назвать еще ручку переключателя диапа-зона волн... А теперь, дружище, тебе ничего больше не остается, .как, вооружившись плоскогубцами, отверткой и паяльником, при-ступить к работе.

ПОСЛЕДНИЕ СОВЕТЫ

Н. - Ты действительно думаешь, что я смогу теперь обходиться без твоих советов?

Л. - Конечно, в течение двадцати трех вечеров, которые мы . так приятно провели за беседой, я не касался тонкостей теории. Но сейчас ты знаешь уже достаточно, чтобы легко разобраться в любой схеме. Самые сложные схемы могут быть разбиты на определенное число простых элементов, которые тебе прекрасно известны. Время и опыт научат тебя с первого взгляда узнавать их.

Читая схемы, возьми за правило следить с карандашом в руке за путями тока в различных цепях и главным образом в цепях катод -аиод ламп. Не забывай, что элект1юны всегда выходят из катода и обязательно должны туда возвратиться. Упражняйся как можно чаще в чтении схем. Только с полным знанием дела, представляя себе роль каждого элемента, ты сможешь хорошо выполнить Практическую работу по конструиро-

ванию... Не заиывам также, что радиотехника - молодая наука, находящаяся в расцвете своего развития, и что только регуляр. ное чтение хороших книг и журналов поможет тебе быть стоянно в курсе ее достижении.

Должен тебе сказать, что мы изучили только ламповые сх-мы прне.мииков, а ведь теперь наряду с лампа.ми в приемника-, широко применяются и другие приборы - транзисторы. Но о ин\ .мы поговорим потом, когда будем располагать свободными ве-чера>1Н.

На протяжении всех наших бесед ты задавал мне стольк--вопросов, что, мне кажется, в заключение я могу также в сво; j очередь задать тебе один вопрос: по-прежнему ли ты дy.мaeш;J, что радио - JTO «дьявольски сложно»?

Н. - Радио?.. Это очень просто!..
