Если включить УЭ симистора, как это показано на рис. 40, б, то при обесточенном реле его контакт А шунтирует вывод УЭ и на него сигнал не поступает. При включении реле на вьшод УЭ подается па-Пряжение, как и в случае, изображенном на рис. 40, а, и,симистор включается. Очевидно, что контакт реле может быть заменен транзи-; стором или другим ключевым элементом.

Управляюпше импульсы могут формироваться специальным блоком [управления БУ (рис, 40, в), который получает питание от того же на-(пряже1шя, что и симистор, или от отдельного источника переменного тока. Для регулирования выходного напряжения момент открытия i симистора, как будет показано далее, должен изменяться в зави-I симости от управляющего напряжения. Это достигается применением различных фазосдвигающих устройств систем импульсно-фазового управления (СИФУ). Наиболее широкое применение в СИФУ нашли [ фазосдвигающие устройства, в которых регулирование фазы управ-ляющего сигнала построено по "горизонтальному" или по "вертикаль-, ному" пр}шщшу.

Горизонтальный принцип регулирования фазы предусматривает сдвиг по времени (горизонтально) сигнала, который формирует и сдвиг управляющего импульса симистора.

I Схема управления по "горизонтальному" принципу состоит из фа-! зосдвигающего элемента ФЭ (рис. 41. а) и формирователя импуль-j сов ФИ. В качестве ФЭ чаще всего применяется мостовая схема, со-1 стоящая из трансформатора Т с нулевой точкой во вторичной об-; мотке с активным R и реактивным X (С или L) элементами. При , изменении значения сопротивления одного из этих элементов, на-I пример резистора R, изменяется фаза выходного напряжения ibix г относительно входного i- В зависимости от фазы этого напряжения изменяе1ся и положение фронта управляющего импульса Uy (рис. 41, ,

R \--

-0 +

J ив


Рис. 41. Схема фазосдвигающето успройсгвг горизонтальным управпением (а), кривые изменения напряжения в этой схеме {6)




1 \ /

j cJt

I i\ / !

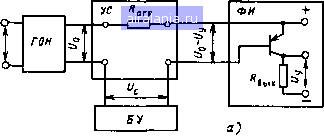

Рис 42. Схема фазосдангающсго устройства с вертикальным управлением (д), кривые напряжения при пилообразном (б) н синусоидальном (в) опорном напряжении

который формируется транзистором ФИ в момент его открытия. При вертикальном принципе сравниваются два напряжения: опорное неизменное и регулируемое по величине (по вертикали) напряжение. В момент их равенства формируется управляющий сигнал симистора. Так, при управлении по "вертикальному" принципу (рис. 42, а) пилообразное опорное напряжение C/q, получаемое на выходе генератора опорного напряжения ГОН, сравнивается на входе ФИ с напряжением управления U.

Транзистор формирователя импульсов ФИ открывается в момент сравнения этих напряжений (рис. 42, и на выходном резисторе вых формируется импульс изменяемый по фазе в зависимости от напряжения управления С/. В качестве опорного в ряде случаев используется синусоидальное напряжение (рис. 42, в). Путем введения дополнительного смешения См удается получить диапазон регулирования, близкий к 180°. Управляющий сигнал (/у будет формироваться в момент равенства напряжений ± С/см и мгновенного значения опорного синусоидального напряжения Vq. Его фронт будет изменяться во времени от точки а до точки б опорной синусоиды JJ.



30"

I so

1 1 1 1

0 1 2 3 Ч S 6 7 В

Рис. 43, Регулировочная фазовая характеристика прн пилообразном (7) и синусоидальном (2) опорном напряжении

Рис. 44. Разделение силовых цепей н цепей управления с помощью импульсного трансформатора {а) н оптронной пары (б)

В зависимости от формы опорного напряжения Uq, формируемого ГОН (пилообразная или синусоидальная), на выходе получается различный характер регулировочной фазовой характеристики а = /(Ц;) (рис. 43).

При пилообразном опорном напряжении эта характеристика имеет линейную зависимость угла а от напряжения и, а при синусоидальном опорном напряжении - нелинейную. Поскольку диапазон регулирования напряжения зависит от возможностей регулирования угла а, то с помощью специальных схемных решений в СИФУ удается получить диапазон регулирования а при синусоидальном напряжении до 170°, а при пилообразном более 180° и частоту следования импульсов, кратную частоте сети. Для обеспечения электробезопасности и надежности работы оборудования в бытовых электроустановках цепи управления в ряде случаев потенциально изолируют от силовых ценен симистора. Для этой цели на выходе блока управления устанавливается импульсный трансформатор ТИ, изоляция между обмотками которого рассчитана на полное рабочее напряжение (рис. 44, с). Находят также применение потенциальные развязки на основе оптронных диодов или оптронных тиристоров (рис. 44, б).

Симисторы выпускаются как с однополярным, так и с двуполяр-ным управлением, н управляющий импульс, подаваемый непосредственно на прибор, формируется различными способами. Рассмотрим несколько примеров [2]. На рис. 45 приведена схема управления
