контролируемым током, могут быть использованы выпускаемые промышленио-стыо магнитодиоды.

Основными достоинствами таких реле будут: малые масса и габаритные размеры, меньше чем у реле, используемых в настоящее время в системах автоматики; высокая стойкость к механическим воздействиям н повышенные иа-дё?киость и ресурс из-за бесконтактного выполнения реле; возможность использования в системах автоматики повышенной надежности; меньшее, чем в существующих реле, падение капряжеккя ка токовой обмотке.

5.6. УСТРОЙСТВА ДЛЯ СЧИТЫВАНИЯ ИНФОРМАЦИИ

В последние годы в вычислительной и нкформацнонно-нзмернтелькой технике, автоматике к других областях иаукн и техники рее шире иачниают применяться устройства записи и хранения информации. Из известных принципов хранения информации (электронно-лучевые трубки, перфокарты,- торрои-дальные ферриты, тонкие магнитные пленки и др.) наиболее широкое применение получил магнитный принцип записи к хранения информации, обеспечивающий большую емкость к высокую скорость записи, а также большую скорость воспроизведения информации.

С развитием средств хранения информации развиваются к средства нх вос- произведения. Известны воспроизводящие головки с датчиком Холла для счи-TjJBaHHH записи с леиты, намагниченной в продольном направлении [62]. Достоинством воспроизводящей головки на основе датчика Холла является neaJa-висимость качества воспроизведения сигналов на низких частотах от скорости движения магнитной ленты.

Известны воспроизводящие магнитные головки индуктивного Типа, в которых переменный сигнал возникает за счет изменения индукции виешнего магнитного поля в зоне рабочего зазора [63]. Амплитуда выдаваемого катушкой сигнала в такой головке прямо пропорциональна первой производной внешнего магнитного потока, поэтому она неприемлема для регистрации медленно меняющегося внешнего магнитного потока.

Существуют воспроизводящие магнитные головки магнитооптического типа, в которых амплитуда выходного сигнала пропорциональна внешнему магнитному потоку и не зависит от скорости его изменения. Для работы упомянутой головки необходимы источник света, поляризаторы к анализаторы света, средства направления к отражения, что увеличивает размеры головки и осложняет ее конструкцию.

В последнее время фирма Philips [64] разработала магниторезистивные считывающие головки, в которых использование магнитной обратной связи обеспечивает высокую линейность, необходимую для воспроизведения записи звука с магнитофона без искажений. Авторы утверждают, что данная головка может найти применение в аппаратуре высококачественного воспроизведения.

Появление магнитодиодов привлекло внимание разработчиков различных узлов аппаратуры магнитной записи. Такими узлами являются: воспроизводящие магнитные головки; датчики частоты вращения электрических двигателей и связанные с ними приемные и подающие узлы лентопротяжного механизма; датчики положения механических элементов, например концевой датчик; 70



клавишный пульт управления режимами работы аппарата магнитной записи.

В [65] приводятся результаты разработки воспроизводяш,6й головки на магнитоднодах. Два С-образных полусердечника 4 образуют рабочий / и дополнительный 5 зазоры (рис. 5.9). Внутри полусердечников установлен постоянный магнит 2 в виде цилиндра. Постоянный магнит, намагниченный перпендикулярно плоскости, проходящей через ось цилиндра и середину рабочего зазора, своей цилиндрической поверхностью сопрягается с внутренними поверхностями полусердечников. Между параллельными плоскостями дополнительного зазора размещен магнитодиод 7, выводы 6 которого включаются в схему воспроизведения. Постоянный магнит 2 снабжен замком в виде окна 3.

Описанная головка работает следующим образом. Движущийся накопитель информации вызывает изменение потока магнитной индукции в рабочем зазоре. Это приводит к соответствующему изменению потока магнитной индукции через установленный в дополнительном зазоре магнитодиод. Происходит изменение сопротивления магнитодиода, пропорциональное изменению магнитного потока. Воспроизводящая головка на магнитодиоде намного чувствительнее головок на магниторезисторах. Описанная воспроизводящая головка нашла применение в устройстве останова диктофона [GGJ. Существуют устройства останова, содержащие концевые датчики, установленные в аппаратах с дисковыми накопителями информации. Однако они имеют сложную конструкцию и ненадежны.

В другом типе устройства останова содержится микровыключатель с рычагами блокировки и де-блокировки, которые установлены на вращающейся платформе с -{--дисками для записи инфор-


Рис. 5.9. Конструкция воспроизводящей головки

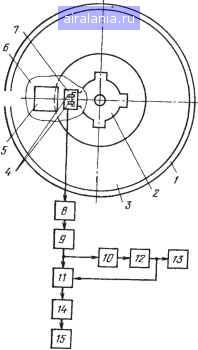

Рис. 5.10. Устройство и схема останова диктофона




Г67Т Недостатками этого устройства являются большие га-боитные размеры и сложность конструкции. Применение воспроизводящей головки в устройствах останова дает возможность упростить конструкцию и повысить надежность и долговечность благодаря исключению механических контактов и связанных с их переключением механизмов.

Устройство останова диктофона состоит из опорного диска (рис. 5.10), на котором с помощью шайбы из магнитного материала с выступами соосно закреплен магнитный диск. В спиральных канавках диска помещен носик магнитной головки. Последняя вместе с воспроизводящей магнитной головкой и ее магнитопро-водами установлена на тонарме. Принцип работы устройства следующий.

При вращении опорного диска / начинает вращаться магнитный диск Л и по его спиральным канавкам начинает перемещаться носик магнитной головки 5. Это приводит к перемещению тонарма 6 вместе с магнитной и воспроизводящей головками 5, 7 к центру диска 3. Когда магнитная головка 5 приближается к концу дорожки записи, выступы шайбы 2 начинают перекрывать маг-нитопровод 4 воспроизводящей головки и изменяют магнитную индукцию в головке 7. Полученный сигнал с этой головки усиливается усилителем 8 и попадает в первую пороговую схему 9, которая выдает импульсы. Их длительность соответствует продолжительности взаимодействия магнитопроводов с выступами шайбы. Эти импульсы через блок управления передаются к генератору звуковых сигналов 14, который выдает сигнал на звуковой сигнализатор 15.

При дальнейшем вращении магнитного диска магнитопроводы начинают взаимодействовать со сплошной частью шайбы. При этом звуковой сигнализатор выдает положительный сигнал, длительность которого определяется постоянной интегрирования интегратора 10. Выходные сигналы интегратора через вторую пороговую схему 12 выключают источник питания 13 и звуковой сигнализатор через блок управления. Описанная воспроизводящая головка на магнитодиодах и устройства останова диктофона в настоящее время выпускаются отечественной промышленностью.

5.7. МАТРИЧНЫЙ ПРЕОБРАЗОВАТЕЛЬ МАГНИТНЫХ ПОЛЕЙ

В последнее время все шире начинают применяться средства контрольно-измерительной техники для неразрушающего контроля качества структуры ферромагнитных материалов и изделий. В них используются в основном гальваномагнитные приборы. В матричном преобразователе магнитных полей магниточувстви-тельный узел может быть выполнен в виде матрицы из датчиков Холла или в виде матрицы из магииторезисторов.. Такие преобразователи имеют малую чувствительность и малые значения амплитуды сигнала на выходе.
