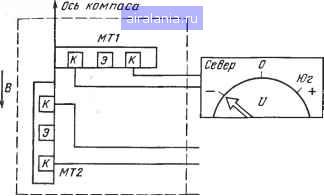

Рис. 5.20. Расположение двух магнитотраизисторов в электронном компасе ТО, ЧТО в них формируется сразу переменный сигнал, который можно легко усиливать и передавать.

Электронный компас. Для создания электронного компаса можно использовать два расположенных взаимно перпендикулярно магнитотранзистора (рис. 5.20), включенных по схеме, представленной на рис. 5.21 [42]. При таком расположении магнитотраизисторов максимальный сигнал одного направления индукции магнитного поля будет соответствовать направлению на Север, противоположного - на Юг.

Компас работает по следующему принципу. При направлении оси компаса на Север магнитотранзистор МТ1 выдает максимальный сигнал, магнитотранзистор МТ2 покажет нуль. При повороте оси на Юг МТ1 также выдаст максимальный сигнал, но другой полярности. На МТ2 вновь будет нуль. При направлении оси на Восток МТ2 выдает максимальный сигнал одной полярности, а при направлении на Запад- другой. В этих случаях на МТ1 сигнал будет равен нулю. При промежуточных направлениях оси угол отклонения отсчитывается по уменьшению сигнала на МТ1 или по его увеличению от нуля на МТ2.

Схему рис. 5.21 можно использовать не только в качестве датчика направления на магнитный полюс, но и в качестве управляющего движением элемента, если в цепь коллекторов включить пе-

3 \Ф-П.

Б2

Магнитная лента

Рис. 5.21. Структурная схема магиитотраизи- Рис. 5.22. Расположение маг-сторов, действующего на основе двух эффектов нитотраизистора при считывании записи с магнитной ленты

ременный резистор. В этом случае если при ориентации оси магнитотранзистора вдоль заданного направления движения выбором значения резистора установить разность потенциалов между коллекторами равной нулю, то при отклонении направления движения от заданного возникнет разность потенциалов, знак которой будет зависеть от знака отклонения направления движения. Выработанный сигнал может быть подан на рули управления для автоматического поддержания заданного направления движения.

Устройство считывания информации. Магнитотраизисторы могут применяться для создания устройств считывания магнитных записей [77]. Применение магнитотранзисторов позволяет существенно упростить считывающие устройства по сравнению с устройствами на основе датчиков, использующих эффект Холла. Благодаря высокой магниточувствительности в устройствах считывания информации на магнитотранзисторах можно обойтись без специального концентратора магнитного поля. Это позволяет существенно повысить быстродействие и уменьшить габаритные размеры и массу устройства.

На рис. 5.22 представлена конструкция устройства считывания на основе магнитотранзистора. Несущая информацию магнитная лента протягивается вдоль поверхности магнитотранзистора. Изменение нормальной составляющей магнитного поля ленты создает разность потенциалов между коллекторами, пропорциональное индукции магнитного поля записанной информации. Разрешающая способность определяется зазором между коллекторами.

Бесконтактные переключатели и бес коллекторные двигатели. Наряду с магнитодиодами и магнитотранзисторами в схемах коммутации могут получить широкое распространение и магинтотиристоры [77]. На рис. 5.23 приведена структура кнопочного переключателя с применением магнитотиристора. При нажатии на головку клавиши постоянный магнит приближается к закрепленному неподвижно магнитоти-ристору. В зависимости от направления вектора магнитной индукции возрастание магнит-

Рис. 5.23 Структура магнитного переключателя на основе магнитотиристора

Рис. 5.24. Схема бесколлекторного электродвигателя с магнитотиристо-рами

ного ПОЛЯ может приводить к включению или выключению магнитотиристора. Таким образом вырабатывается на выходе сигнал соответствующего знака. Перемещающейся частью может быть и магнитотиристор.

На рис. 5.24 показана принципиальная схема бесколлекторного двигателя постоянного тока, в котором для коммутации обмоток статора используются магнитотиристоры. В качестве ротора двигателя применен постоянный магнит. Магнитотиристоры установлены в двигателе так, что они включаются только при приближении к ним полюса ротора. В приведенной схеме включен магнитотиристор VT1 и, следовательно, течет ток через обмотку 01, что приводит к вращению ротора в сторону этой катушки и совмещению полюса с магнитотиристором VT2. Магнитотиристор VT1 выключается, и начинает протекать ток через обмотку 02 и т. д.

Применение магнитотиристоров заметно упрощает схему, повышает надежность двигателя и существенно улучшает их технико-экономические показатели.

На основе сдвоенного магнитотиристора можно создать, преобразователь, выдающий информацию в виде электрического импульса, длительность которого пропорциональна значению индукции магнитного поля. Если смещение питания от сети переменного тока подавать через одинаковые резисторы в цепи катодов, то в отсутствие магнитного поля оба тиристора будут срабатывать в один и тот же момент вследствие синхронности возрастания напряжения. Дифференциальный сигнал будет равен нулю. При включении магнитного поля, например, направления В+ напряжение включения левого тиристора уменьшится, а правого - увеличится. Таким образом, левый магнитотиристор срабатывает раньше правого и во внешней цепи появляется сигнал. Этот сигнал будет продолжаться до включения правого магнитотиристора. Различие времен включения левого и правого магнитотиристоров будет тем больше, чем больше значение индукции магнитного поля. Длительность вырабатываемого электрического импульса возрастает с ростом магнитного поля.
