поверхностей. Степень асимметрии магниточувствительности определяется величиной Д7(; = If J - f У = - (при /•= = const), являющейся дополнительным параметром магнитодиодов КДЗОЗА-КДЗОЗЖ, КД304А-1-КД304Ж-1.

Зависимость тока от направления магнитного поля для магнитодиодов КД304А-1-КД304Ж-1 связана с тем, что при отклонении носителей заряда к грани с контактами возрастает роль поверхностной рекомбинации. Это приводит к уменьшению эффективного времени жизни неравновесных носителей заряда и к значительному уменьшению неравновесной проводимости и соответственно протекающего тока. При противоположном направлении магнитного поля носители заряда отклоняются к обратной грани с малой скоростью поверхностной рекомбинации, поэтому уменьшения времени жизни практически не происходит. Она может даже возрастать, так как уменьшается роль грани с высокой скоростью рекомбинации. Поскольку для магнитодиодов КДЗОЗА -



В, Т/1

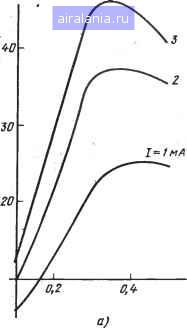

Рис. 3.1. Зависимость вольтовой магниточувствительности от ИНДУКЦИИ ,л магнитного поля: " "

о -для магнитодиодов КД301-КЛ301Ж: е -дли магнитодиодов КДЗОЗА-КДЗОЗЖ при /=3 мА н двух направлениях магннт-

КД304Д У"кЬ-5 . ««™итолиол,ов к.ДЛ)4А--КД304Ж-1 прн двух, напоавле-инях магнитного поля (---В+; -В-)




Рис. 3.2. Вольт-тесловые ха-ра{теристики магнитодиодов КДЗОЗА-КДЗОЗЖ (о) и КД304Л-1-КД304Ж-1 (б)

и, В

ВмТл-50



1-1 МА

50 В.мТп

-ZOO -100 В~, мТл

О S)

в*, мТл

КДЗОЗЖ и КД304А1-1КД304Ж1-1 область с малой скоростью рекомбинации расположена на грани с контактами, то для них при разных направлениях магнитного поля наблюдается обратная картина: при отклонении носителей заряда к поверхности с контактами ток увеличивается.

Вольтовая магниточувствительность магнитодиодов с ростом индукции магнитного поля вначале растет, при больших магнитных полях стремится к насыщению и в дальнейшем начинает уменьшаться (рис. 3.1). Для магнитодиодов КДЗОЗА-КДЗОЗЖ и КД304А1-1-КД304Ж1-1 всегда If J >-jfy, а для магнитодиодов КД304А-1-КД304Ж-1 Tu<CTi/ ростом индукции асимметрия вольтовой магниточувствительности A-y = f+ --j (для КД304А-Т-КД304Ж-1 Atj; = Tu-tJ) уменьшается. Увеличение тока через магнитодиод приводит к росту вольтовой магниточувствительности. При малых токах (/<1 мА) и малыхзначения» индукции для магнитодиодов КДЗОЗА-КДЗОЗЖ при В- (для КД304А-1-КД304Ж-1 при В+) практически для всех магнитодиодов наблюдается смена знака вольтовой магниточувствительности.

Это наглядно иллюстрируют вольт-тесловые xapaKTepncTHKif (ВТХ) магнитодиодов (рис. 3.2). Для сравнения приведены ВТХ магнитодиодов КД301А-КД301Ж (рис. 3.3). Если ВТХ магнитодиодов КД301А-КД301Ж имеет минимум в точке B=Xi и кривые симметричны относительно оси напряжения, т. е. они не чувстви-• тельны к направлению магнитного поля, то минимумы ВТХ маг-



нитодиодов КДЗОЗА-КДЗОЗЖ и КД304А1-1-КД304Ж1-1 смещены в область магнитных полей а КД304А-1-

КД304Ж-1 в область В+. Кривые несимметричны, что свидетельствует о чувствительности магнитодиодов к направлению магнитного поля. При этом при малых значениях магнитной индукции и малых уровнях инжекции обеспечивается смена знака вольтовой магниточувствительности [23]. Для КД304А1-1-КД304Ж1-1 смена знака магниточувствительности по сравнению с КДЗОЗА - КДЗОЗЖ наблюдается в относительно больших диапазонах токов и индукции магнитных полей.

Токовая магниточувствительность с ростом прямого напряжения резко возрастает. На рис. 3.4 приведены зависимости токовой магниточувствительности от индукции магнитного поля. При малых значениях индукции магнитного поля {В-<0,2 Тл) и низких уровнях инжекции (/<0,2мА) в магнитодиодах КДЗОЗА-КДЗОЗЖ наблюдается смена знака токовой магниточувствительности. При индукции В+ и [У<10 В на магнитодиодах КД304А-1-КД304Ж-1 также наблюдается смена знака токовой магниточувствительности. Вольтовая и токовая магниточувствительности магнитодиодов КД304А-1-КД304Ж-1 при обратном приложенном напряжении имеют аналогичные зависимости.

Магнитодиоды КД304А1-1-КД304Ж1-1 отличаются от магнитодиодов КД304А-1-КД304Ж-1 тем, что при прямом и обратном приложенных напряжениях ВАХ различны. Одновременно они имеют малые значения Ду. Остальные параметры и их зависимости от индукции, напряжения и тока соответствуют аналогичным параметрам и зависимостям магнитодиодов КД304А-1 - КД304Ж-1.


0, Тл

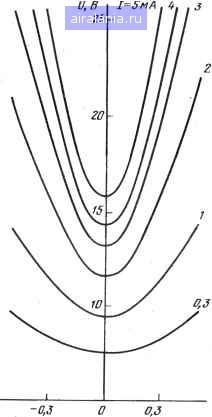

Рис. 3.3. Вольт-тесловые характеоистики магнитодиодов КД301А-КД301Ж пои различных значениях тока и двух направлениях магнитного поля
