Рис. 28. Усредненные кривые силы света круг-лосимметрнчных светильников с лампами ДРИ с условным световым потоком 1000 лм:

/ - диффузная (Д); i-глубокая (Г): 3 -концентрированная (К)

фективные кривые силы света и повышение коэффициентов использования светового потока.

Кривые силы света по классификации [30], обеспечиваемые каждым типом светильника, указаны в табл. 11. В качестве примера в табл. 12 и на рис. 28 приведены усредненные кривые силы света и КПД, полученные на основе измерений нескольких серий светильников с ГЛВД (условный световой поток 1000 лм). Во всех светильниках с ГЛВД обеспечивается требуемый защитный угол (не менее 15°).

В некоторых светильниках 5-10% светового потока лампы направляется в верхнюю полусферу за счет ис-


Таблица 12



Рве. 29. Схема светильника РСП12:

/ - отражатель: 2 - корпус: 3 - узел подвеса: 4 - рассеиватель; 5 -рама с защитным стеклом

Рис. 30. Схема светильника РСП19:

/ - отражатель: 2 - корпус: 3 - узел подвеса

пользования рассеивателя, установленного в верхней части корпуса (рис. 29), или крепления отражателя на некотором расстоянии от корпуса (рис. 30).

Номенклатура охватывает светильники практически для всех условий среды -от IP20 до IP63. При этом более 60% светильников имеет пылезащищенное или пыленепроницаемое исполнение.

Угол, град

Значения силы света светильников, кд, с лампами

Кривая Г

5 15 25 35 45 55 65 75 85

КПД. •/,

691 664 574 421 286 172 73 17

Кривая К

Кривая Д

Кривая Г

1106 1020 804 480 278 128 52 8

285 282 273 255 228 189 121 59 30 5

722 700 560 440 315 170 73 8

Кривая К

Кри-иая Д

1125 1070 815 450 170 75 25 12

345 341 335 318 283 237 172 100 30

ДНаТ

Кривая Г

Кривая К

701 678 588 492 306 84 20 10

1197 946 790 470 241 64 18

Для общественных зданий используется унифицированная серия светильников РВО и ГВО, рассчитанная на лампы ДРЛ и ДРИ мощностью 125-400 Вт. На основе этой серии могут быть созданы потолочные светильники, а также новые серии встраиваемых светильников. Во встраиваемых и потолочных светильниках для общественных зданий часто применяют фацетные отражатели и различные рассеиватели или экранирующие решетки, а ГЛВД располагают, как правило, горизонтально.

4. КОНСТРУКЦИЯ и ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКОВ

Основные характеристики светильников - используемый источник света, степень защиты от окружающей среды, КПД, тип кривой силы света, габаритные размеры, масса, а также изготовитель - указаны в табл. 11. Там же приведены эксплуатационные группы светильников и характеристики светотехнических материалов по твердости их покрытий в соответствии с классификацией, приведенной в [7]. По данной классификации к конструктивной группе AI относят светильники, имеющие первую светотехническую схему. При выполнении этих светильников с защитным стеклом в исполнениях IP5X и IP6X их относят к группе AIV.

Эксплуатационные группы зависят от характеристики покрытий отражателя, которые влияют на снижение КПД светильников в процессе эксплуатации. После многократных загрязнений и чисток КПД светильников восстанавли-



0-+-

-4-0-

-l-O-

r-\-V

-Kb-

1

Рис 31. Схемы соедииеиия светильников с ПРА: /1 - светильник с лампой ДРЛ; б - с лампой ДРИ или ДНаТ; / - дроссель; 2-УИЗУ: 3-ГЛВД

вается, но не полностью. При этом чем тверже покрытие, тем меньше снижается КПД в процессе их срока службы. Из светотехнических материалов только силикатная эмаль горячего эмалирования почти полностью восстанавливает свои свойства. Наименьшим изменением КПД обладают светильники по схемам AI и AV с отражателями, покрытыми силикатной эмалью. Это изменение составляет менее 7%. Химически объярченный алюминий средней твердости имеет в 2 раза большие необратимые изменения. Самое незначительное старение покрытий наблюдается у светильников по схеме AIV в исполнениях IP5X и IP6X. Следствием этого является увеличение выпуска светильников в пыленепроницаемом и пылезащищенном исполнениях и с отражателями с твердыми и средней твердости покрытиями.

Светильники с ГЛВД в основном комплектуются независимыми ПРА, основные характеристики которых даны в табл. 6-8. Соединение светильника с ПРА осуществляется по схемам, приведенным на рис. 31.

5. СВЕТИЛЬНИКИ ДЛЯ ПРОИЗВОДСТВЕННЫХ ПОМЕЩЕНИЙ С НОРМАЛЬНЫМИ И ТЯЖЕЛЫМИ УСЛОВИЯМИ СРЕДЫ

Светильники, выполненные по первой светотехнической схеме, являются наиболее разнообразными по конструкции отдельных узлов, но принципиально они состоят из одинаковых основных деталей: корпуса, узла подвеса, отражателя (см. рис. 29). Светильники для тяжелых условий среды имеют также защитное стекло (плоское или выпуклое).

Рассмотрим узлы сочленения отражателя с корпусом и защитным стеклом и узлы подвеса светильников.

Корпус светильника служит для установки патрона, крепления отражателя и узла подвеса. В нижней части корпуса в месте сочленения с отражателем часто устанавливают специальное уплотнительное кольцо из нагрево-стойкой резины или крепят теплоотражающий экран из 64

металла. Применение уплотнительного кольца обеспечивает защиту контактов светильника от окружающей среды-исполнение 53 [30]. Экраны улучшают тепловой режим монтажных проводов и патрона. Во всех светильниках используют керамические патроны с резьбой гильзы Е40 или Е27 и нагревостойкие провода марок ПРКА или ПРКС с предельной температурой нагрева изоляции до 180-200 °С. Корпуса промышленных светильников обычно выполняют штампованными или давленными из листовой стали или алюминия. Для унифицированных серий светильников, предназначенных для нормальных и тяжелых условий среды, корпуса выполняют литыми из алюминиевых сплавов.

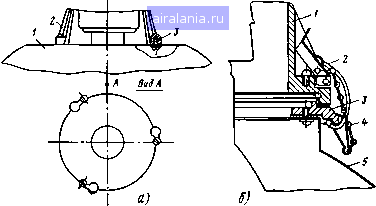

Рис. 32. Варианты крепления отражателей:

а -байоиетное крепление под головку винта (/-отражатель: 2-корпус; 3 - винт); б -крепление с помощью вамков (/ - корпус: 2 -замок; 3 - кольцо; 4 - цепочка: 5 - отражатель)

Для крепления к корпусу отражатели светильников в верхней части имеют отверстия под байонетный запор (рис. 32,а), позволяющий легко снимать отражатель без применения специального инструмента. Для большей надежности дополнительно устанавливают пружинный фиксатор. Для снятия отражателя необходимо ослабить винты, повернуть отражатель вокруг оси до упора, вывести фиксатор и снять отражатель. В ряде светильников с защитным стеклом, выполненных в исполнениях IP5X и IP6X, отражатель крепится к корпусу специальными замками со страховочной цепочкой, закрепленной на кольце (рис. 32,6).



в открытых светильниках (например, РСП18) для предохранения ламп от случайного выпадания используют специальные предохранительные устройства в виде хомутов, закрепляемых на корпусе.

Для обеспечения необходимой жесткости, а также для более удобного крепления защитного стекла и исключения режущих кромок края отражателя специально обрабатывают (загибка и закатка края). Диффузные отражатели выполняют давленными из стали с последующим покрытием силикатной эмалью, а также из алюминия с последую-

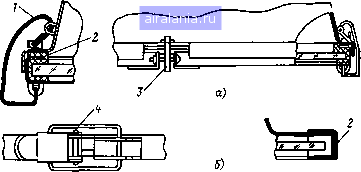

Рис. 33. Варианты крепления защитного стекла:

о -в светильниках ПО «Ватра» (/ - замок; 2 -рамка: 3-карабин): б -в светильниках Ардатовского светотехнического завода (2 - рамка; 4 - пружинный замок)

щим химическим травлением или окраской эмалью, имеющей высокий коэффициент отражения. Зеркальные отражатели изготавливают методом ротационного выдавливания из алюминиевого листа. Для получения зеркальной поверхности используют метод электрохимического объяр-чения (альзакирование). Альзакированные поверхности отражателей могут защищаться прозрачным жидким стеклом специального состава.

В последнее время получает все более щирокое распространение для изготовления отражателей метод глубокой гидромеханической вытяжки с последующим нанесением зеркального покрытия методом вакуумного алю-минирования. Преимуществами подобной технологии являются отсутствие на отражателе следов инструмента, что позволяет отказаться от последующей шлифовки, а также возможность использования недефицитных металлов

и сплавов вместо алюминия высокой чистоты марок А95М или А97М.

В светильниках, выпускаемых ПО «Ватра», защитное стекло крепится к отражателю с уплотнением посредством специальных замков, рамки нлн хомута (рис. 33,а). Хомут стягивается винтом, на котором укреплен карабин. Карабин служит для удержания стекла при замене лампы и предохраняет его от выпадения при случайном открывании замков. В светильниках Ардатовского светотехнического завода защитное стекло крепится к отражателю

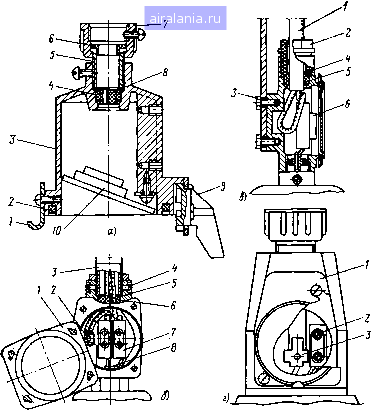

Рнс. 34. Узлы подвеса и ввода проводов:

л -узел подвеса (/ - скоба; 2 - прокладка; 3 -держатель; < - уплотннтельиое кольцо; 5 -втулка; S -прокладка; 7 -гайка; «-шайба; 9 -зажим; /О -кон тактный зажим): б - распределительное устройство (/ - крышка; 2 -винт за землення; 3 - труба; < -стопорный винт; 5 - шайба; S - уплотннтельное коль цо- 7 - контактные зажимы; в-провода); в - узел ввода кабеля (/ - кабель 3 -гайка; 3 -аинт; <-шайба; 5 - прокладка. £ -контактный зажим); г - унифицированный узел ввода и подвеса (/ - крышка; 2 -контактные зажимы 3 -винт заземления)
