с уплотнительной прокладкой в раме, которая стягивается пружинным замком (рис. 33,6).

Все светильники могут устанавливаться на трубу 3/4" или монтажный профиль. Для установки на монтажный профиль в узлах подвеса всех светильников предусмотрены два отверстия Мб, глубиной 8 мм с расстоянием между центрами 34±0,3 мм (см. рис. 29).

Конструкция узлов подвеса позволяет заряжать светильники либо тремя проводами сечением от 0,5 до 4,0 мм, либо кабелем с внешним диаметром от 10 до 15 мм. В конструкциях светильников, выпускаемых ПО «Ватра» (РСП12, РСП14, ГСП14, ГСП15. РСП16, РСП19, РСП20 и ЖСП20), используется разъемный уплотненный узел подвеса и ввода проводов (рис. 34,а). Узел состоит из держателя, снабженного скобой и поворотным зажимом. Внутри держателя установлены блок контактных зажимов и винт заземления. В верхней части держателя закреплены втулка, гайка и уплотнительное кольцо. Для монтажа держатель отсоединяется от корпуса путем поворота зажима. При этом светильник повисает на скобе. Провода от ПРА вводятся в держатель через прокладку, втулку, шайбу и отверстия в уплотнительном кольце и присоединяются к блоку контактных зажимов и вннту заземления. В случае присоединения кабеля в уплотнительном кольце просекается одно отверстие. После присоединения проводов держатель закрепляется на трубе 3/4" с помощью гайки. Уплотнение светильника зависит

от затяжки зажима, втулки и регулировки скобы. Для крепления и ввода проводов (например, в светильниках РСП13) используют также специальное распределительное устройство (рис. 34,6), внутри которого под крышкой находятся блок контактных зажимов и винт заземления. Провода от ПРА вводятся в распределительное устройство через трубу, на которой закрепляют светильник, шайбу и уплотнительную прокладку. Уплотнение проводов осуществляется стопорными винтами. При установке на монтажный профиль (рис. 34, в) провода или кабель вводятся через гайку, шайбу и прокладку с одним большим отверстием. Провода присоединяются к блоку контактных зажимов. Усилие уплотнения кабеля создается; поворотом гайки. Корпус светильника закрепляется на монтажном профиле двумя винтами Мб. В светильниках,, выпускаемых Ардатовским светотехническим заводом, широко используется унифицированный узел ввода и подвеса (рис. 34,г), обеспечивающий крепление светильника

на крюк, трубу и монтажный профиль, а также уплотненный ввод проводов. В корпусе узла под крышкой помещены блок контактных зажимов для присоединения проводов от ПРА и винт заземления.

В светильниках может использоваться электрический соединитель ШСВ-20, позволяющий крепить светильник на трубу. Блок контактных зажимов обеспечивает возможность присоединения как медных, так и алюминиевых проводов сечением до 4 мм.

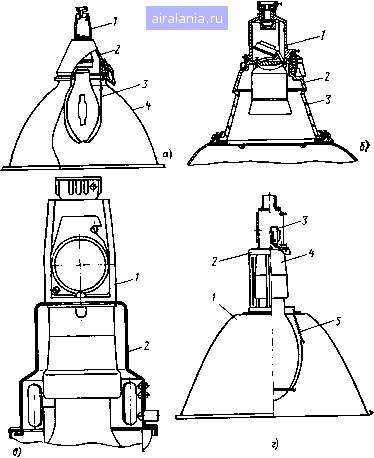

Рис. 35. Схемы светильников: „,„,.,..„0. в -

/ ГСП10 (/-узел ввода; г-корпус; 3-<>»yj,.< - °1Л?Г)- у\:; огт2 (/ - узел подвеса; 2 - корпус; 3 - рассеиватель); в -РСП1Т w-У»ел BBoSi 2-KoSyc); г-РСП18 (/-отражатель; 2 - корпус: 3-коитактиые ва-жимы; <-патрон; 5-пружинный хомут)



Конструкции основных серий промышленных светильников показаны на рис. 35. Светильники типов ГСПЮ, РСП12 выполнены с литыми корпусами, а РСП17 и РСП18 -со штампованными. Приведенная на рис. 35, б конструкция корпуса светильника РСП12 является унифицированной и использована в светильниках РСП14, ГСП14, ГСП15, РСП16, РСП19, РСП20 и ЖСП20. В корпусе установлен рассеиватель, зафиксированный пружинным кольцом. Корпус соединяется с держателем, показанным на рис. 34, а, с помощью оси, скобы и зажима.

В светильниках РСП18 и ГСП18 (рис. 35, г) отражатель соединен со штампованным корпусом тремя металлическими планками, между которыми может свободно проходить воздух, охлаждающий патрон. Этот поток воздуха омывает отражатель, уменьшая его запыленность. Внутри корпуса располагается блок контактных зажимов.

В светильнике имеется устройство, предотвращающее самопроизвольное выпадание лампы, представляющее собой подпружиненный проволочный хомут.

Светильники РСП17 и ГСП 17 выполнены со штампованным корпусом. В корпусе (рис. 35, в) предусмотрены отверстия для охлаждения патрона. Для присоединения к сети используется унифицированный узел ввода проводов.

На рис. 36 представлены светильники типов ГСПЮ, РСП08, РСП14 и ГСП15. Светильник ГСПЮ (рис. 36, а) имеет литой корпус, на котором с помощью специальных замков со страховочными цепочками закрепляется отражатель.

Для обеспечения удобства эксплуатации светильники РСП08 (рис. 37) выполнены со встроенными ПРА, расположенными в верхней части корпуса. Светильник уста-

liliiiiflillli

iillliiiieiiii




Рис. 36. Общий вид светильников:

л-ГСПЮ; 6-РСП08; в - РСП14; г-ГСП15 70

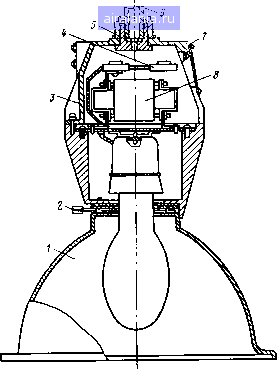

Рис. 37. Схема светильника РСП08:

/ - отражатель: 2 -замок; 3 -корпус; < -контактные зажимы; 5 - втулка; 6 - труба; 7 - крышка: 8 - ПРА



навливают на трубу 3/4" и монтажный профиль. Провода вводят через уплотнительную прокладку и присоединяют к блоку контактных зажимов. В нижней части корпуса устанавливается патрон. Отражатель крепят с помощью специального замка. В.ходное отверстие отражателя перекрыто защитной сеткой.

Светильники ГСП14, ЖСП14 и РСП14 (рис. 38) обеспечивают возможность использования разноспектральных источников света (ДРЛ+ДРИ и ДРИ-(-ДНаГ, а также концентрацию мощности в одной световой точке, т. е. сдвоенную установку. Основным несущим элементом является держатель с двумя кронштейнами, на которых с помощью скобы, оси и зажима закрепляют корпуса светильников. В нижней части на держателе установлены ПРА и ИЗУ, необходимое для зажигания ламп ДНИ и ДНаТ, закрытые кожухом. Держатель обеспечивает установку светильников на трубу 3/4" и монтажный профиль. Сетевые провода вводят через трубу и уплотни-

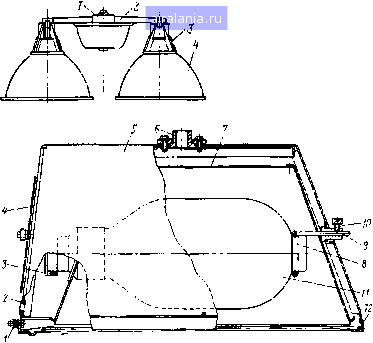

Рис. 38. Схема светильника РСПЫ:

/ - держатель; 2 - кронштейн; 3 - корпус: 4 - отражатель


тельное кольцо и присоединяют к ПРА. Провода от ПРА, проходящие через кронштейн, подключают к блоку контактных зажимов, расположенному в верхней части корпуса светильника. Крепление отражателей к корпусам светильников байоиетное. В исполнении светильников 1Р60 в нижней части отражателя с помощью замков крепится защитное стекло, которое при замене ламп удерживается посредством карабина.

Рис. 40. Общий вид светильника РСПП



Рис. 39. Схема светильника ГСП 19:

I - винт; 2-втулка; 3 -стяжки: 4-крышка: * -корпус; в -трува; 7 -

отражатель. 8 - хомут: 9 - кронштейн; JC - винт: - лампа; /2 - зашнтная сетка

Рис. 41. Схема CBeTH.tib-ника РСПП с отражателем:

/ - Узел подвеса: i - кор пус; 3 - )ашитная сетка: 4 - защитное стекло: - отоажатель

Использование второй светотехнической схемы с ци линдрическим отражателем позволяет снизить температуру нагрева монтажных проводов и патрона, а также резко уменьшить трудоемкость изготовления светильника за счет использования отражателя с зеркально-ячеистой поверхностью из листового материала.

Светильник ГСП 19, выполненный по этой схеме (рис. 39). состоит из корпуса, отражателя, рамы с защитной сеткой и узла крепления. На корпусе на стяжках укреплен специальный патрон. Лампа в горизонтальном положении удерживается с помощью хомута, одеваемого на верхнюю часть колбы, и кронштейна, удерживаемого вин том. В нижней части корпуса установлена рама с защитной сеткой, предотвращающей случайное выпадание лампы. В верхней части корпуса закрепляется втулка с резьбой для крепления светильника на трубе 3/4" Предусмотрен уплотненный ввод проводов через вгулку, установленную в нижней части боковой стенки корпуса.
