кую и глубокую кривые силы света. Степень защиты ТН20 и IP50. Серия встраиваемых светильников будет, в частности, базироваться на конструкции светильников ГВО и РВО, но для установки взамен плит подвесного потолка с размерами 300X300 мм. Кроме того, будут разработаны светильники смешанного света с использованием ламп ДРИ и ДНаТ (ДРИ 175-1-ДНаТ70 или ДНаТ 150). Светильники будут выполнены с использованием зеркальных вставок или диффузных отражателей, выходные отверстия перекрыты экранирующими решетками или призматическими преломлятелями. Светильники обеспечат широкий набор кривых силы света (косинусная, глубокая полуширокая). Серия потолочных светильников рассчитана на использование ГЛВД мощностью 125 и 175 Вт. Корпус светильников - квадратной и круглой формы.

8. ОСОБЕННОСТИ МОНТАЖА И ЭКСПЛУАТАЦИИ СВЕТИЛЬНИКОВ

Как отмечалось выше, в светильниках обеспечивается легкий съем узлов подвеса, отражателей и защитных стекол. Это приводит к сокращению трудоемкости операций по монтажу и установке светильников. Учитывая, что при установке светильников и присоединении их к электрической сети требуется частичный демонтаж деталей, светильники поставляют в разобранном виде (отдельно ИРА, УИЗУ или ИЗУ, отражатели, защитные стекла и корпуса). В комплект поставки на партию светильников 10- 20 шт. входит также паспорт, содержащий условия эксплуатации, описание конструкции, последовательность монтажа и установки, а также перечень возможных неисправностей электрической схемы и способы их устранения.

На заводе-изготовителе в светильнике выполняется только внутренний монтаж между патроном и контактными зажимами. Ввод проводов от сети к блоку контактных зажимов (при встроенных ПРА) и от ПРА к светильнику (при независимых ПРА) выполняется прн их установке. Зарядка светильников может производиться различными проводами, изоляция которых выдерживает температуру, возникающую в светильнике в месте их присоединения. При установке светильников на поворотных кронштейнах необходимо использовать гибкие провода. Взры-возащищенные светильники заряжаются, как правило, в мастерских и поставляются на место монтажа вместе с отрезком стальной трубы определенной длины, замеренной от места установки светильника до первого резьбово-

го соединения в муфте или коробке (35]. Для зарядки используют только провода с нагревостойкой изоляцией марки ПРКА. Открывание взрывозащищенного светильника для замены лампы и монтажа рекомендуется производить специальным ключом заводской поставки. Все светильники при монтаже должны быть заземлены (зануле-ны), при использовании независимых ПРА необходимо прокладывать самостоятельный заземляющий провод от ПРА до винта заземления светильника.

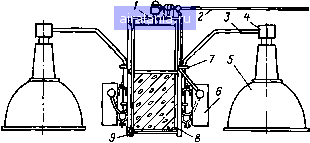

Рис. 49. Крепление светильников к нижнему поясу железобетонной фермы:

7 -траверса; 2 -провода; 5 -кронштейн; < -коробка; 5 - светильник; 6 - ПРА; 7 - хомут; 8 - стойка: 9 - шпилька

Установка светильников на стенах, колоннах, железобетонных фермах и на светотехнических мостиках осуществляется с помощью кронштейнов. Для подвешивания светильников на кронштейнах и стойках используют держатели с резьбовым патрубком 3/4". Крепление светильников с ГЛВД к металлическим и железобетонным фермам выполняется с помощью кронштейнов с вылетом 630 мм, трубчатых подвесов и стоек различной длины с резьбой 3/4", на которых устанавливается либо сам светильник, либо соединительная коробка [16, 36]. Можно использовать также кронштейны типов КЛ-7М и КР-7М, имеющие металлические коробки с резьбой 3/4", на которую навинчивается светильник. Кронштейн имеет две рейки для крепления ПРА. Пример крепления светильников на кронштейне показан на рис. 49. При больших вибрациях крепление светильников должно осуществляться с применением амортизаторов. При установке светильников на ограждениях специальных светотехнических мостиков используется поворотный кронштейн, позволяющий повернуть светильник в удобное для обслуживания с мо-



Обозначение светильника

Тип лампы

Габаритные размеры, мм

Степень

Спссоб

Масса, кг

Изготовитель

защиты

установки

длина

ширина

высота

Для освещения улиц.

дорог и площадей

РКУО1-125-05

ДРЛ 125

IP23

Консольный

РКУ01-250-007

ДРЛ250

IP23

РКУ01-250-009

ДРЛ250

1Р23

12,5

РКУ01-250-04

ДРЛ250

1Р23

13,5

РКУ01-400-006

ДРЛ400

1Р23

РКУ01-400-03

ДРЛ 400

1Р23

РКУ01-400-010

ДРЛ400

1Р23

15,3

ЖКУ01-400-001

ДНаТ4С0

IP53

ЖКУО1-400-002

ДНаТ400

IP23

РКУ02-250-001

ДРЛ250

1000

1Р53

РКУ02-400-002

ДРЛ4С0

1000

1Р53

ЖКУ02-400-001

ДНаТ400

1000

IP53

>

ЖКУ02-400-002

ДНаТ4С0

1С00

40 j

IP23

»

ГКУ 02-250-005

ДРИ250-5

IP53

16,9

ГКУ02-25О-003

ДРИ250-5

IP23

17,4

ГКУ02-400-007

ДРИ400-5

1Р53

16,9

ГКУ02-400-008

ДРИ400-5

1Р23

17,4

СЗПР-250-МН

ДРЛ250

IP53

Подвесной

СПОР-250-В

ДРЛ250

1Р23

»

РСУ05-250-001

ДРЛ250

IP53

12,8

ГСУ05-250-001

ДРИ250

1Р53

12,8

ЖСУ05-250-001

ДНаТ250

IP53

12,8

РСУ05-250-003

ДРЛ250

1Р23

ГСУ05-250-003

ДРИ250

IP23

ЖСУ05-250-003

ДНаТ250

IP23

ГСУ05-250-005

ДРИ250-5

IP53

»

12,8

ГСУ05-250-006

ДРИ250-5

1Р23

РКУ01-250-06

ДРЛ250

1170

IP23

Консольный

11,9

РКУ01-400-07

ДРЛ 400

1170

IP23

11,9

СКЗПР-400

ДРЛ400

IP53

РТУ01-125-01 РТУ01-125-02 РТУ02-125-007 РТУ02-250-008 РТУ04-125-001

РТУ05-125-011 РТУ05-125-П1 РТУ05-125-211

Для освещения скверов.

ДРЛ 125 ДРЛ 125 ДРЛ 125 ДРЛ250 ДРЛ 125

ДРЛ 125 ДРЛ 125 ДРЛ 125

0 424

0 432

0 520

0 540

0 450

475 420 780 815 475

Для поосветки зеленых

0 200 0 200 0 200

500 750 1000

парков и бульваров

IP53 Венчающий 1Р53 1Р53 1Р53 1Р54

насаждений газонов а клумб

IP53 Венчающий IP53 1Р53

7,2 9,3 11,9 8,6

8,8 11,1 13,4

Лихославльскнй завод .Светотехника"

Горэлектросеть, г. Пенза Экспериментальный завод коммунального оборудования, г. Тадды-Курган

Ремонтно-механический завод, г. Могилев-Подольский

Лихославльскнй завод .Светотехника"




стика положение (рис. 50). Светильники могут подвешиваться на крюк и устанавливаться на монтажном профиле, для чего используют перфорированный профиль типа К108, по которому прокладывают провода или кабель и устанавливают ПРА и распаечную коробку. Сам профиль закладывают в швы между плитами перекрытий или приваривают к металлоконструкциям. Светильник крепят к профилю двумя винтами Мб.

Проверку светильников, чистку, устранение неисправностей и смену ламп необходимо производить при отключенном напряжении сети. Ремонт светильников целесообразно выполнять в специальных мастерских, оснащенных испытательными стендами и приборами.

В процессе эксплуатации проводится чистка светильников общего освещения в сроки, указанные в отраслевых нормах искусственного освещения в зависимости от запыленности помещений, но не реже 2 раз в год. Следует обращать особое внимание на чистку зеркальных отражателей, которая должна осуществляться с применением специальных растворов.

Наиболее экономичной в производственных помещениях является индивидуальная замена ламп в светильниках с ГЛВД. Светильники обслуживают в основном с мостовых кранов, передвижных специальных устройств, светотехнических мостиков или с мостков и площадок технологического оборудования, если условия позволяют использовать эти мостки и площадки. Если высота установки светильников не превышает 5 м, допускается их обслуживание с приставных лестниц и стремянок.

В процессе эксплуатации из-за запыления и старения светотехнических материалов и покрытий происходит изменение основных параметров светильников (КПД, коэффициенты отражения и пропускания и форма кривой силы света и др.). После чисток твердые покрытия и покрытия средней твердости практически полностью восстанавливают свои свойства.

Рис. 50. Установка кронштейна типа КРП-М со светильником с лампой ДРЛ иа ограждение светотехнического мостика:

/ - лоток; 2 -кабеля; 3 -коробка с электрическим соединителем; 4-ПРЛ; 5 - ограждение мостика; б - кронштейн; 7 - светильник

ГЛАВА ТРЕТЬЯ

СВЕТИЛЬНИКИ ДЛЯ НАРУЖНОГО ОСВЕЩЕНИЯ 9. НОМЕНКЛАТУРА СВЕТИЛЬНИКОВ

В современных светильниках для наружного освещения широко используются ГЛВД, параметры которых практически не зависят от температуры и влажности окружающей среды. В светильниках применяют лампы ДРЛ, ДРИ и ДНаТ. Использование последних наиболее эффективно 37].

i зависимости от назначения и способа установки номенклатуру светильников [38] можно подразделить на несколько групп. Наиболее массовая группа - это подвесные и консольные светильники для освещения улиц, дорог и площадей. Вторая группа - венчающие и подвесные светильники для освещения скверов, парков, бульваров,

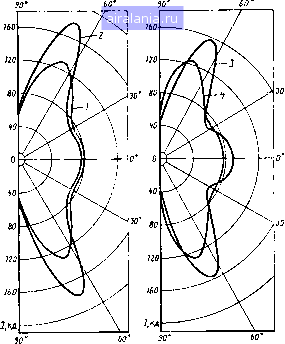

Рис. 51. Кривые силы света светильника СЗПР-250 (Р=0°. лампа с условным световым потоком 1000 лм):

/ - боковая; 2 - четырехсторонняя; 3 - симметричная; 4 - осевая
