a также улиц с повышенными архитектурными требованиями. И, наконец, настенные светильники для освещения межквартальных проездов и пешеходных переходов.

Светильники для наружного освещения разрабатываются в виде крупных унифицированных серий, предназначенных для использования ГЛВД и ламп накаливания. Каждая серия имеет несколько модификаций, отличающихся исполнением (от IP23 до IP53) и использованием различных оптических систем и источников света.

Номенклатура светильников для наружного освещения приведена в табл. 13.

Светильники имеют различные светотехнические схемы. Они состоят из отражающих, преломляющих и рассеивающих элементов. В зависимости от комбинации этих элементов светильники могут обеспечивать различные кривые силы света в вертикальной и горизонтальной плоскостях. Так, в соответствии с [30] в вертикальной плоскости создается широкая, полушнрокая, косинусная и синусная, а в горизонтальной в соответствии с классификацией [39] - симметричная, боковая, осевая и четырехсторонняя кривые силы света. Для светильников наружного освещения, кроме светораспределения, в технической документации указывают коэффициенты усиления силы света лампы оптическими элементами и коэффициенты использования по освещенности для различных отношений ширины проезжей части дороги к высоте подвеса светильника. В качестве примера такие данные приведены в табл. 14 и на рис. 51 (угол р определяет положение меридиональной плоскости по отношению к оси светильника).

10. КОНСТРУКЦИЯ И ОСНОВНЫЕ ХАРАКТЕРИСТИКИ СВЕТИЛЬНИКОВ

Рассмотрим конструкцию светильников наружного освещения в зависимости от способа их установки, который положен в основу унификации. Некоторые характеристики светильников приведены в табл. 13, а параметры ПРА и УИЗУ (ИЗУ) - в табл. 6-8, 10.

11. ПОДВЕСНЫЕ СВЕТИЛЬНИКИ

В эту группу входят светильники унифицированных серий РСУ, ГСУ и ЖСУ. а также типов СЗПР и СПОР.

Серии светильников РСУ, ГСУ и ЖСУ рассчитаны на использование ламп ДРЛ, ДРИ и ДНаТ, горизонтально

расположенных в светильниках, и имеют исполнения IP23 и IP53. Внутри корпуса светильника РСУ05 (рис. 52) на кронштейнах установлены патрон, дроссель и конденсаторы, закрытые крышкой, которая закреплена винтом. При открывании крышка откидывается и повисает на крючке. На внешней стороне корпуса установлена скоба для подвеса светильника на тросе. В качестве отражателя используются металлические зеркальные вставки. В светильнике исполнения IP53 (модификация 001) в нижней части корпуса

Рис. 52. Схема светильника РСУ05:

/ - конденсаторы; 2 -

корпус; 3 - скоба; 4 - кронштейн; 5 - ПРА;

6 - Рассеиватель; 7 - крышка

установлен на уплотнительной прокладке рассеиватель, закрепленный винтами в раме, рама плотно прижимается к корпусу замками; в светильнике исполнения IP23 имеется узкий боковой рассеиватель с открытым выходным отверстием.

Рис. 53. Общий вид светильника СЗПР

Рис. 54. Схема светильника СЗПР:

/ - скоба: 2 - корпус-отражатель: 3 - замок: 4 - кол-пак-преломлятель

Светильники СЗПР и СПОР (рис. 53-55) выполнены по одной конструктивной схеме и состоят из корпуса, в котором устанавливается патрон, отражателя, рассенвателя или преломлятеля. Роль отражателя в светильнике СЗПР выполняет корпус, внутренняя поверхность которого зеркальная, полученная алюминированием в вакууме. Корпус изготовлен методом глубокой вытяжки из листовой стали

и окрашен сверху эмалью, стойкой к атмосферным воздействиям. Колпак-преломлятель устанавливается в раме, которая крепится к корпусу двумя пружинными замками. В зависимости от типа преломлятеля светильник может обеспечивать симметричную, боковую, осевую и четырехстороннюю кривую силы света. Исполнение IP53 в светильнике СЗПР обеспечивается уплотннтельными прокладками, установленными по периметру колпака. Сетевые и заземляющие провода вводят с полиэтиленовыми уплотннтельными втулками через отверстия, расположенные в верхней части корпуса, где закреплена скоба для подвески светильника на опорах или тросах. Нижняя часть корпуса с колпаком соединена Рис. 55. Схема светильника с верхней двумя цепочками, СПОР:

благодаря которым при смене ,1ГсГннеГГасенв1тГ"

ламп колпак может быть, свободно опущен. Светильник комплектуется независимым ПРА, устанавливаемым на опоре. В светильнике СПОР литой корпус изготовлен из алюминиевого сплава, ПРА установлено на панели, которая соединена с корпусом двумя замками. Рассеиватель из накладного молочного стекла крепится к основанию тремя скобамн. В верхней части светильника установлена окоба для подвеса светильника на тросе илн опоре.

12. КОНСОЛЬНЫЕ СВЕТИЛЬНИКИ

Наиболее современными и разнообразными по конструкции являются консольные светильники РКУ, ГКУ и ЖКУ с лампами ДРЛ, ДРИ и ДНаТ. При незначительных изменениях конструкции светильников РКУ и установке в них ИЗУ могут также использоваться лампы ДРИ. Возможность использования в одной конструкции светильника ламп различного типа и мощности обеспечивается благодаря изменению взаимного расположения источника света н оптических элементов. Светильники обеспечивают широкое светораспределение в вертикальной плоскости и боковое- в горизонтальной. Светильники устанавливаются на Г-образные опоры под углом 15-20° к горизонту.

Консольные светнльннкн комплектуются встроенными ПРА, большинство модификаций имеет конденсаторы для повышения коэффициента мощности. Электрическая схема включения светильников приведена на рнс. 56. Светильники РКУ01 (рнс. 57) имеют исполнение IP23, штампованный корпус из листовой стали состоит из двух частей, соединенных вместе замками или за-вальцованных. Внутри корпуса (рис. 58) имеются два разделенных отсека, в одном расположены патрон с лампой и отражатель; в другом - закреплены на панели ПРА и конденсаторы. На панели установлен также блок контактных зажимов. Зеркальный аль-закированный отражатель закреплен на корпусе специальным замком. В верхней части корпуса установлена стойка, предназначенная для надежной фиксации лампы. На па-

Рис. 56. Схема включения светильника РКУ (РТУ):

/ - дроссель: 2 - лампа: С - конденсатор; R - разрядный ревя crop

Рис. 57. Общий вид светильника РКУ01

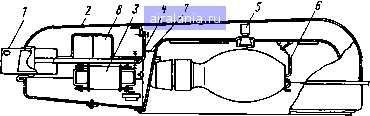

Рис. 58. Схема светильника РКУ01:

/ - консоль; 2 - корпус; 3 - ПРА; 4 - кронштейн: 5 - замок; S - стойка: 7 -уголок; S - конденсаторы

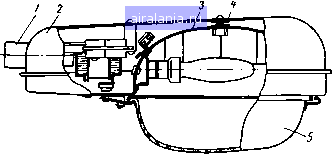

Рис. 59. Схема светильника ЖКУО 1-400-001:

/ - консоль; 2 - корпус; 3 - отражатель; 4 - замок; 5 - защитное стекло

SO°r

0°

30"

50°

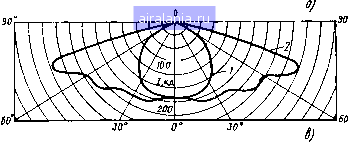

Рис. 60. Кривые силы света светильников с условной лампой 1000 лм: а-РКУ01-250: 6-РКУ01-400: в-ЖКУ01-400; /-Э-0*: 2-Э-90*
