нели имеется уголок, на котором установлен патрон. Изменением положения уголка и установкой соответствующего ПРА обеспечивается использование ламп мощностью 250 или 400 Вт. Светильники надеваются консолью на трубу опоры и закрепляются двумя болтами, расположенными на панели. Подобную конструкцию имеет светильник ЖКУ01-400-002.


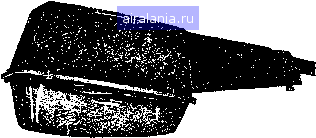

Рис. 61. Общий вид светильника РКУ02

Светильник ЖКУ01-400-001 (рис. 59) имеет исполнение IP53, которое обеспечивается использованием защитного стекла из поликарбоната. Стекло установлено в литом кольце, закрепленном на шарнирах в нижней части корпуса; ПРА, конденсаторы и УИЗУ (ИЗУ)-в отсеке корпуса. Кривые силы света светильников типов РКУ01 и ЖКУ01 даны на рис. 60.

Рис. 62. Схема светильника ЖКУ02

Аналогичную конструкцию имеет светильник СКЗПР-400. Внутри литого корпуса крепится литая рама с преломляте-лем. Рама плотно прижимается к корпусу и закрывается замком, снабженным щеколдой, предотвращающей произвольное открывание.

Светильники серий РКУ02, ЖКУ02 модификации 001 (рис. 61) выполнены закрытыми (исполнение IP53), с использованием литых деталей из силумина.


Светильник ЖКУ02 (рис. 62) состоит из двух основных деталей - корпуса / и консоли 3. В корпусе расположены патрон с лампой и цельноштампованный альзакирован-ный отражатель 2. В нижней части корпуса с уплотнительной прокладкой установлено защитное стекло 5 нз полиме-тнлметакрилата или поликарбоната, которое прижимается к корпусу замками. В светильнике ЖКУ02 в исполнении IP23 используется защитный козырек без уплотнения. На крышке 4 консоли закреплена панель, на которой расположены ПРА, УИЗУ, конденсаторы и блок контактных зажимов, служащий для присоединения светильника к сети, а также специальная окоба -зажим для заземления.

Этим светильникам весьма близки по конструкции светильники ГКУ02 для ламп ДРИ.

13. ВЕНЧАЮЩИЕ СВЕТИЛЬНИКИ

Венчающие светильники РТУ (рис. 63, а, б) выполняются закрытыми (исполнение IP53) и устанавливаются вертикально на трубчатые опоры. Использование рассеивателей различной формы и отражателей, изготовляемых из разных по фактуре материалов, позволяет получить многообразие модификаций светильников. Светильники обеспечивают синусное светораспределение в вертикальной плоскости н «руглосимметричное в горизонтальной.



Рис. 63. Общий вид светильников РТУ в-.РТУ01; 6-РТУ02



Рис. 64. Схема светильника РТУ01: / - гайка; 2 - Крышка; 3 - рассеиватель; 4 - стойка; 5 - ПРА; S - корпус

Светильники РТУ01-125 модификаций 01 и 02 выполнены по одной конструктивной схеме (рис. 64). В литом алюминиевом корпусе 6 закреплена стойка 4, на которой установлен патрон с лампой, ПРА 5, компенсирующий конденсатор. Два рассеивателя 3 из рифленого полистирола или молочного органического стекла устанавливаются на корпусе и закрепляются в кольце. Сверху рассеиватель закрывается крышкой 2, которая закрепляется на стойке гайкой /. Светильник подключается к сети с помощью блока




Рис. 65. Схема светильника РТУ02:

/ - гайка; 2 -крышка: 3 - рассеиватель: 4 -стойка; 5 -ПРА; в -корпус

Рис. 66. Схема светильника РТУ05:

/ - гайка; 2 -крышка; 5 -решетка; -экран; 5 -корпус; в - панель; 7 - оассеиватель

контактных зажимов ПРА. В светильнике РТУ01-125-02 взамен верхнего рассеивателя установлен отражатель. В светильниках РТУ02 (рис. 65) рассеиватель из молочного органического стекла закрыт сверху крышкой-отражателем, закрепленной на стайке гайкой. На стойке укреплены ПРА и компенсирующий конденсатор.

Светильники РТУ04 могут устанавливаться как на самостоятельных опорах, так и иа кронштейнах. Светильник имеет литой алюминиевый корпус, в котором на панели установлены патрон, ПРА и компенсирующий конденсатор. Рассеиватель в виде шара из силикатного стекла крепится к корпусу прижимными планками и винтами. Светильники могут собираться в комплексы по 2-4 шт. и устанавливаются на специальных кронштейнах с расстоянием от опоры 400 мм.

Для подсветки зеленых насаждений, газонов и клумб используются светильники РТУ05 (рис. 66). В металлическом цилиндрическом корпусе 8 светильника на панели 6 закреплены ПРА, компенсирующий конденсатор, электрические зажимы, экран и патрон. Внутри рассеивателя 7, изготавливаемого из прозрачного, молочного накладного или цветного стекла, устанавливается рассеивающая решетка 3. Рассеиватель закрепляется крышкой 2 и гайкой /. Модификации светильников определяются высотой и материалом рассеивателя.

14. ОСОБЕННОСТИ МОНТАЖА И ЭКСПЛУАТАЦИИ СВЕТИЛЬНИКОВ

Установка светильников наружного освещения осуществляется путем подвеса их иа кронштейнах, закрепляемых иа опорах или тросах, натягиваемых между опорами или домами. Следует всегда обращать внимание иа указатели, сделанные иа корпусе или преломлятеле, которые ориентируют светильники относительно проезжей части. Венчающие светильники, имеющие отверстия диаметром 80 мм и глубиной 50 мм, одеваются на вертикальные трубчатые опоры и закрепляются тремя болтами М8. Коисольиые светильники устанавливаются на опоре с кронштейном диаметром 50 мм и закрепляются болтами или хомутами [40].

Светильники наружного освещения поставляются с уже выполиеи-иым внутренним электрическим монтажом. При наличии в конструкции съемных панелей оии должны быть соединены с корпусом светильника токопроводящими перемычками. Ввод проводов в светильники следует тщательно герметизировать. Для обеспечения электробезопасности персонала светильники должны надежно заземляться. Ответвления от электрической сети наружного освещения к светильникам выполняются в цоколях опор проводом марки АПВ сечением 2,5 мм, проложенным внутри опор. При креплении светильников на трубчатых кронштейнах провод марки АПВ прокладывается внутри кронштейнов. При выполнении сети наружного освещения проводом иа изоляторах, укрепленных иа траверсах, ответвления от сети к светильникам делаются одножильным кабелем иа скобах или проводом марки АПВ на изоляторах.



Всегда должен быть обеспечен надежный электрический контакт между корпусом светильника и кронштейном или траверсой, а также между кронштейном и заземленной металлической конструкцией опоры.

Монтаж и обслуживание светильников наружного освещения производятся с автогидроподъемииков и телескопических вышек.

15. ЭЛЕКТРОУСТАНОВОЧНЫЕ ИЗДЕЛИЯ

Установка ламп и подключение к сети светильников любого назначения осуществляется с помощью электроустаиовочиых изделий [41].

Во всех светильниках с ГЛВД используются керамические патроны с резьбой гильзы Е27 и Е40, так как температура частей светильников может превышать 200 °С в зависимости от мощности лампы, конструкции корпуса и степени защиты. В патронах токоведущие части -центральный и боковой контакты, а также зажимы для присоединения питающих проводов закрепляются иа вкладыше из фарфора.

Патроны Е27 используются в светильниках с лампами мощностью 125 Вт и ниже и выполняются с резьбовым и безрезьбовым ниппелем.

В светильниках с мощными ГЛВД применяются патроны Е40 трех типов -ЦКБОЗ, ЦКБ04 и ДК07. В патроне ЦКБ04 боковой контакт выполнен в виде металлического полукольца, установленного иа пружинах, а гильза - иетоковедущая. Патроны этого типа используются в светильниках с лампами ДРИ и ДНаТ.

Для подключения к электрической сети или присоединения ПРА в светильниках широко используются электрические соединители в виде блока контактных зажимов или штепсельных соединений типа. ШСВ-20. Блоки контактных зажимов обеспечивают присоединение проводов сечением от 2,5 до 4 мм и рассчитаны иа напряжение до 380 В (обозначение: Св2-4,0 - два контакта, для проводов сечением 4 мм).

ГЛАВА ЧЕТВЕРТАЯ

ТЕХНИКО-ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ СВЕТИЛЬНИКОВ С ГАЗОРАЗРЯДНЫМИ ЛАМПАМИ ВЫСОКОГО ДАВЛЕНИЯ И ПЕРСПЕКТИВЫ ИХ РАЗВИТИЯ

Важнейшим критерием для выбора светильников и типов источников света для осветительной установки являются условия окружающей среды и минимальные приведенные затраты [42-44].

Области применения светильников с ГЛВД в зависимости от степени их защиты в производственных помещениях приведены в табл. 15.

В пыльных помещениях предпочтительней использовать светильники со степенью защиты 5Х, а также лампы-светильиики.

Таблица 15

Обозначение светильника

Характеристика помещенгя

РСПЮ. ГСП 10, РСП17,

1Р20

ГСП!7, РСП18, ГСП18,

СДДР/Г, РСП08

ГСП 19

1Р21

РСП05, ЖСП01

IP23

РСП14, ГСП 14. ГСП 15.

РСП19, ЖСП20. РСП20,

ГСП20, СД2РТС,РСП08

ГСП 10, РСП13, РСП08,

УПДДРЛ

ГСП 10

1Р53

РСПП, РСП12

1Р60

РСП16

1Р63

• Допускаются пра ограниченном количестве пыли в зоне установки светильников.

• Допускаются при отсутствии капе.1ь воды.

Допускаются при отсутствии брызг, падающих под yrj-ot более 60°.

• Рекомендуется установка в светильнвках ламп меньшей мощнссти, чем номинальная для Данного светиль:«ка.

Условные обозначения: --применение светильников рекомендуется; X-Допускается; (-) возможно, но ие целесообразно.

Для освещения взрывоопасных зон, а также в случаях, когда доступ к светильникам затруднен, следует применять КОУ со щелевыми световодами. Использование щелевых световодов обеспечивает экономию электроэнергии в размере 10-15% и уменьшение полных годовых затрат иа 5-10 % по сравнению с осветительными установками со светильниками, предназначенными для этих же условий.

Светильники с лампами ДНаТ следует устанавливать в помещениях высотой более 10 м. в которых отсутствуют специальные требования к цветопередаче и производятся зрительные работы малой и очень малой точности [44]. Лампы ДНаТ можно использовать в сочетании с ДРЛ (40-50 % суммарной установленной мощности) либо с ДРИ (20-40%).

Для тяжелых условий среды экономично применять светильники 5-7-й эксплуатационных групп (табл. И). В этом случае можно снизить коэффициент запаса при проектировании осветительной установки.

Технико-экономические преимущества светильников с ГЛВД в основном определяются параметрами ламп.

Светильники с ГЛВД компактны, обеспечивают эффективные кривые силы света, высокие значения КПД. По сравнению со светильника ми с люминесцентными лампами светильники с ГЛВД обеспечивают эко-
