При несоответствии контролируемого параметра многослойной печатной платы заданному стенд прекращает дальнейшую проверку с указанием места неисправности на специальном табло. Помимо световой индикации стенд позволяет выдавать информацию на внешние разъемы для использования ее в случае записи на цифропечать.

Операция замены проверяемой платы и контрольной перфоленты производится вручную, а контроль электрических пара-.метров платы автоматически.

Время на проверку одной платы составляет не более 5- 7 мин.

Контроль целостности печатных проводников платы производится стендом по всем точкам контролируемой цепи платы на наличие соединения с последней точкой данной цепи платы.

Контроль электрической прочности и сопротивления изоляции между электрически разобщенными цепями и изолированными выводами платы производится следующим порядком: из всей совокупности электрических цепей и изолированных выводов предварительно замкнутых на общую шину, выделяется одна (контролируемая в данный момент) цепь или изолированная точка платы, которая отключается от общей шины и подключается ко входу измерительного устройства стенда.

Структурная схема универсального стенда изображена на рис. 5.6.

Устройство контактирования обеспечивает одновременное подсоединение всех видов цепей проверяемой многослойной печатной платы к специальным контактным штырям, которые в свою очередь присоединены к коммутатору точек контроля.

Необходимое переходное сопротивление величиной в 0,1 ом между каждым выводом многослойной платы и контактным штырем обеспечивается давлением, создаваемым пружиной каждого контакта.

Коммутатор точек контроля по соответствующей схеме осуществляет вполне определенное и в необходимом объеме число комбинаций опроса контролируемых точек.

Программа контроля многослойной печатной платы, записанная на перфоленте, считывается с помощью фотоэлектрического входного устройства и поступает на вход .блока управления.

При подаче на блок управления сигнала «Сброс» стенд приводится в исходное состояние. Сигнал «Пуск» вырабатывает команду «Старт», которая осуществляет включение транспортера.

Блок управления имеет три входа, по которым подаются с блока автоматического контроля и отбраковки сигналы «Цепь» или «КЗ цепи», «Пробой», «Изоляция».

Блок управления после дешифрации выдает команды управления на блок выходных усилителей, блок питания и блок индикации. Кроме того, блок управления имеет выходы для пере-



дачи и в другие блоки стенда всех команд, записанных на перфоленте, команд управления блоком автоматического контроля: «Цепь», «Пробой», «Изоляция», команд управления: «Автостоп», «Старт»; команд сигнализации: «Обрыв цепи», «КЗ цепи», «Пробой», «Изоляция занижена», «Проверка окончена», «Ошибка считывания». Блок управления имеет в своем составе логическое устройство, которое в зависимости от записанной в кадре команды может задерживать сигнал «Старт» на необходимое время.

Пульт управления

,Носитель

программы

(перфолента)

Пульт управления (ПУ)

Фотосчит. устройство

Блок питания Ж (БП-Z)

Блок индикации

Блок

Блок

питания I

управления

(БП-1)

(БУ)

Блок Выходных усилителей (БВУ)

Блок автомат, контроля а отйракоВки (БАКО)

Коммутатор точек контроля

Стойка, функциональных йлокоВ

Устройство контактирования

Рис. 5.6. Структурная схема универсального стенда с программным управлением для контроля многослойных печатных плат

С блока информации на цифропечать выводится информация о координатах контролируемых точек и сигналах брака.

Блок питания обеспечивает питанием все блоки стенда и имеет ряд стабилизированных источников с различными номиналами напряжений.

Пульт управления содержит блок, служащий для контроля номиналов напряжений блока питания и для получения и уста-



новки требуемого номинала испытательного напряжения при контроле платы на электрическую прочность.-

Кроме того, в пульт управления входит блок органов управления стендом и задатчик команд.

Блок автоматического контроля и отбраковки имеет четыре входа, по которым поступают от блока управления сигналы на включение следующих измерительных схем:

а) проверки целостности проводников;

б) проверки на отсутствие КЗ;

в) испытания на электрическую прочность;

г) испытания на сопротивление изоляции.

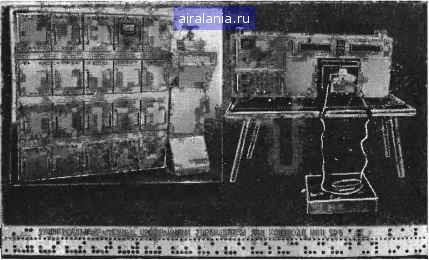

Рис. 5.7. Общий вид универсального стенда с программным управлением для контроля многослойных печатных плат

Данный блок имеет выходы, по которым в блок управления выдаются сигналы результата проверки любого параметра платы; если параметр соответствует заданному, то сигнал есть; если параметр не соответствует заданному, то сигнал отсутствует.

.В заключение следует сказать, что универсальный стенд может контролировать платы различных размеров и рисунков схемы в пределах его разрешающей способности. Для других размеров плат необходимо лишь новое контактное устройство. На рис. 5.7 представлен общий вид стенда.

В практике используется также целый ряд специальных стендов выходного контроля ручного и полумеханизированного типа.
