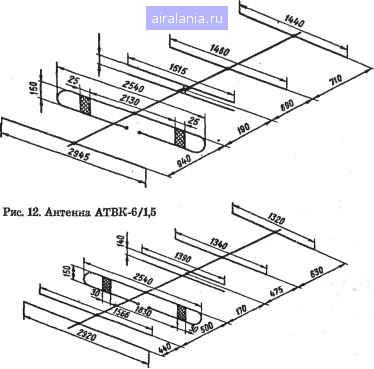

Рис. m Антенна АТВК-б/13

Рис. 11. Антенна АТВК-5/1,4 2


Так как отдельно взятый телецентр не ведет передач более чем на двух каналах в интервале 48,5 - 100 МГц (1-5 каналы), а также никогда не транслирует программ одновременно на каналах 1 и 3 и 4; 4 и 5, приведенного выше набора широкополосных антенн будет достаточно в любом случае.

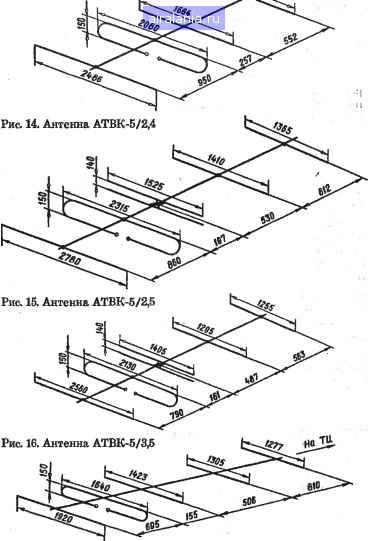

Рис. 13. Антенна АТВК-4/23


Очень часто телецентры ведут передачи на каналах, разделенных значительным частотным интервалом, например 3 и 10; 2 и 11; 1 и 9 и т. д. В связи с этим возникает вопрос: нельзя ли перекрыть весь метровый диапазон одной антенной?



Разработаны несколько типов сверхширокополосных антенн, работающих на всех метровых каналах: веерный вибратор, «Луч», ИТА-12М и ряд других. Их существенный недостаток заключается в том, что большая широкополосность достигается ценной потери усиления: коэффициент усиления таких антенн меньше единицы, что не позволяет применять их на значительном расстоянии от передающего телецентра.

Самостоятельное изготовление сверхширокополосных антенн по ряду причин не дает положительных результатов, поэтому автор не приводит их чертежей и рекомендует пользоваться серийно выпускаемыми образцами.

Широкополосный прием в дециметровом диапазоне

В отличие от метрового диапазона, на дециметровых волнах определенная широкополосность достигается без применения каких-либо специальных конструкций.

Обычный семиэлементный волновой канал дает возможность принимать 10 каналов практически без потерь, а до 12 каналов - с незначительным снижением коэффициента усиления на крайних каналах. Девятиэлементный волновой канал позволяет вести одновременный прием 8 каналов без потерь и 10 каналов с небольшими потерями на крайних каналах. Одиннадцатиэлементная антенна обеспечивает прием соответственно 4 и б каналов.

Таким образом, если передающий телецентр ведет работу на нескольких дециметровых каналах, находящихся на небольшом частотном расстоянии, можно обеспечить прием всех этих программ с помощью одной антенны, пострсенной по размерам среднего канала, номер которого определяется по формуле

где - канал с наименьшим номером; - канал с наибольшим номером.

Если получается нецелое число, его следует округлить до ближайшего целого числа.

Пример 1. Телецентр ведет передачи на каналах 24, 26 и 31. Определить, какая антенна необходима для приема всех указанных каналов.

Наименьший номер - 24.

Наибольший номер - 31.

Разность 31 - 24-7.

Из сказаннмю выше очевидно, что одиннадцатиэлементная антенна не подходит, так как она не перекрывает частотного промежутка шириной в 7 каналов. Девятиэлементная антенна соответствует нашим-требованиям, так как ее полоса пропускания 8 каналов. Значит, следует делать девятиэлемен-тиую антенну.
