Главная -> Дуговая сваркав 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [15] 16 17 18 19 20 21 22 Например, коэффициент мощности трансформатора ТД-502 с конденсатором мощностью Qf. = 9,4 квар составляет в номинальном режиме 0,86; средневзвешенный коэффициент мощности при работе с ПН = 60% равен 0,98. Те же величины при работе без конденсатора равны соответственно 0,71 и 0,7. Трансформаторы серии ТД. Технические данные трансформаторов приведены в табл. 5.1. Трансформаторы на номинальные токи 160 и 250 А являются nepenocHbuvoi, на токи 315 и 500 А - передвижными, основные узлы каждого трансформатора - магнитопровод, первичные и вторичные обмотки, механизм регулирования тока, переключатель диапазонов тока, токоуказательный механизм, кожух. По принципу регулирования это трансформаторы с подвижными обмотками. Схема соединения катуиюк обмоток переносных трансформаторов приведена на рис. 2.6, в. Для получения диапазона больших токов катушки первичной обмотки соединяются последовательно, а катушки вторичной обмотки - параллельно; для получения диапазона малых токов одна катушка вторичной обмотки отключается. Схема соединения катушек обмоток передвижных трансформаторов показана на рис. 2.6, б. Попар- Таблица 5.1

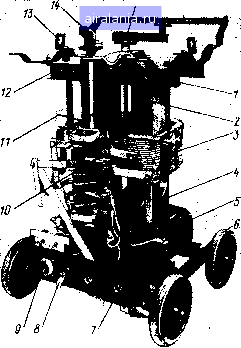

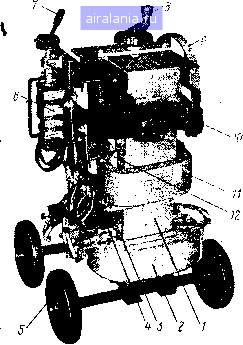

ное параллельное соединение катушек обмоток соответствует диапазону больших токов, последовательное - диапазону малых токов. При последовательном соединении часть витков первичной обмотки отключается и напряжение холостого хода повьыдается. Это благоприятно отражается на стабильности горения дуги при сварке на малых токах. Переключение диапазонов тока в переносных трансформаторах осуществляется съемной перемычкой, а в передвижных - переключателем барабанного типа, рукоятка которого вьтедена на верхнюю крышку трансформатора. На рис. 5.1 показан трансформатор ТД-300 без кожуха. Магнитопровод 1 стержневого типа, набран из пластин холоднокатаной стали марки 3412 толщиной 0,5 мм и стянут набором из десяти изолированных ишилек 3, проходящих сквозь отверстия в пластинах магнитопровода. Катушки первичной обмотки 2 неподвижно закреплены на нижнем ярме магнитопровода при помощи стяжек и изоляционных планок 4. Катушки 11 подвижной вторичной обмотки скреплены между собой изоляционной обоймой 12. Через верхнее ярмо магнитопровода пропущен ходовой винт, который ввинчивается в вмонтированную в обойму 12 ходовую гайку. При вращении ходового винта с помощью рукоятки 8 Рис. 5.1. Трансформатор ТД-300 без кожуха Параметры ТД-102 Первичная обмотка 220 В 380 В Вторичная обмотка ТД-ЗОб Первичная обмотка 220 В 380 В Число катушек Размеры голого провода, мм Марка провода Число параллель ных проводов Число витков Число слоев Число витков в катушке Ответвления Соединение катушек Сопротивление катушек при 20°С,Ом Масса комплекта, кг 2,8 X 5,6 2,0 X 4,0 9сл. хП + + 1 сл.,Хб 10 105 0-105 13 182 0-182 Последователыюе 0,17 0,54 4,0 X 6,4 АПСД 1 5 сл. XII + + 1 сл. X 10 0-65 Параллельное 0.15 3,55 X 6,3 2,8 X 4,75 0-72 Последовательное 10 сл. X 12 1 сл. X 7 И 127 0-127 0,31 изменяется расстояние ме5вду обмотками и регулируется сварочный ток. Дпя снижения вибрации подвижной обмотки обойма 12 снабжена плоскими пружинами, которые при перемещении скользят по стержням магнитопровода. В крьппке кожуха имеются отверстия для осей органов управления - рукоятки 7 переключателя диапазонов б, рукоятки плавного регулирования тока 8, а также свлотровое окно указателя значения сварочного тока. Указатель 9 секторного типа, закреплен на магнитопроводе под крьшпсой кожуха и связан с подвижной обмоткой рьиаж-ной передачей. Шкала градуирована в амперах .Для двух диапазонов тока при номинальном напряжении питающей сети и при напряжении U2 =20+ 0,04/2 (в вольтах) на выходных зажимах вторичной цепи. Точность показаний шкалы может находиться в пределах ±7,5% от значения максимального тока, указанного на шкале, и в реальных условиях зависит от напряжения сети и длины дуги. На концах шкалы имеются надписи "Стоп", предупреждающие о конце хода подвижной обмотки. Для удобства перемещения передвижные трансформаторы имеют четьфе колеса 5 и ручки, а для подъема - скобы, расположенные на крьпшсе кожуха. Коих трансформатора крепится болтами к осям колес, оси приварены к нижним стягивающим уголкам магнитопровода. Для подключения сетевых и сварочных проводов имеются доски зажимов, закрепленные с двух сторон на магнитопроводе. Доски зажимов Таблица 5.2
закрьшаются защитными крьппками. Сварочные провода крепятся пластмассовыми маховичками 10. Трансформаторы, предназначенные для народного хозяйства, выпускаются на напряжение сети 220 и 380 В и имеют алюминиевые обмотки. В переносных трансформаторах обмотки вьшолнены проводом АПСД, в передвижных трансформаторах первичные обмотки - проводом АПСД, вторичные - голой шиной марки АДО "на ребро", с последующей изоляцией витков катушек стеклолентой. Обмоточные данные 1рансформаторов серии ТД приведены в табл. 5.2. Трансформаторы серии ТДМ. В настоящее время трансформаторы ТД сняты с производства и заменены трансформаторами новой Серии ТДМ. По схемным решениям и техническим данным трансформаторы серии ТДМ близки к своим предшественникам, однако йрименение новых материалов, современных технологических реше-*шй, а также введение в серию трансформатора на номинальный ток 400 А позволили получить значительный народнохозяйственный эффект. Технические данные трансформаторов серии ТДМ приведены * табл. 5.3. Применение бесшпилечной конструкции магнитопровода, *ермостойкой пластмассы и кремнийорганической пропитки катушек повысило надежность работы трансформаторов, увеличило их срок службьь о о ю ЧО 00 о оо "2 о Г4 М 00 о Ч- <N "О о оо «л чо 00 оч чо 00 00 to 00 -ч 00 rf 00 о rf т 00 rf « 5 о. 2 с 2 CQ 1 m S w g e-e -e- §1 X щ § в §.8 fS ,16 Рис. 5.2. Трансформатор ТДМ-503 без кожуха На рис. 5.2 представлен внешний вид трансформатора ТДМ-503 без кожуха. Магнитопровод 4 набран из пластин холоднокатаной стали марки 3414 толщиной 0,35 мм и стянут набором из горизонтальных 12 и вертикальных 2 швеллеров, скрепленных по углам магнитопровода замковыми соединениями и четырьмя шпильками 1, которые проходят вне магнитопровода. На основании магнитопровода установлены два штыревых разъема 7 для присоединения сварочных проводов, болт заземления 5 и сетевой штепсельный разъем 9. На боковой поверхности кояуха сделана прорезь токоуказателя с нанесенной рядом шкалой сварочного тока. Токоуказатель вьшолнен в виде стрелки 11, жестко связанной с обоймой вторичной подвижной обмотки 3. Первичные обмотки 5 закреплены на нижнем ярме магнитопровода. Переключатель диапазонов тока 10 ножевого типа, управляется рукояткой 14. Сварочный ток в пределах каждого диапазона регулируется вращением рукоятки 15. Для перемещения трансформатора предусмотрены колеса 6, ручка 76 и рым-болты 13. Наряду с базовыми моделями ТДМ-317, ТДМ-401 и ТДМ-503 выпускаются и их модификации. Для проведения сварки в особо опасных условиях (на открытом воздухе, внутри металлических емкостей, /2 4 к. S53 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 [15] 16 17 18 19 20 21 22 0.0438 |
|
